polyamide GF lichtgrijs
Hevelslot voor hangslot voor smalle behuizing-/frameruimte, polyamide GF zwart

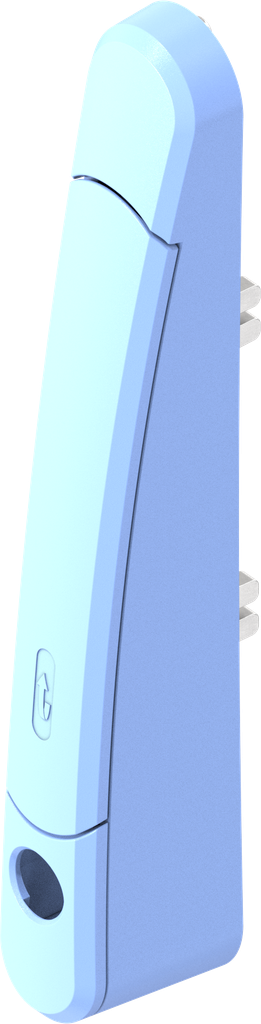

polyamide GF lichtblauw; 1390-U1-DP
for locking sets with profile half cylinder, round cylinder and inserts
Geen voorraadartikel, informeer naar de beschikbaarheid
Voordelen van het product:
- zweizügiger Hebelgriff
- variable Positionierung der Anschlussstangen passend zur Scharnierbefestigung
- kleines Lochbild durch außenliegende Griffmechanik
- innovative neue preisgünstige Technik
- ansprechendes Design
- ermöglicht schmale Verkantung 33 x 25 mm bzw. 37 x 25 mm für mehr lichte Weite
- Patentgeschützt!
Productopmerking:
Verfahrweg der Stangen ist zweizügig
Ⓐ = Die Werte in der Tabelle bei Maß A mit Dichtung beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei Maß A.
Ⓑ = Das Maß B sollte den gleichen Wert haben wie das Befestigungsmaß des Scharnierbocks, wenn die Tür rechts / links und wendbar sein soll. Maß B abhängig von dem einzusetzenden Scharnier.
① = Verschlussart
② = ohne Dichtung
③ = mit Dichtung
④ = Dichtungs-Beispiel: 1011-10
⑤ = Dichtung und Dichtstück mit „Bauch“ werden bei dem Einbau nicht verwendet
⑥ = variable Stangenaufnahme
Montageinstructie:
Achtung:Baustein ASSA-Zylinder, Kaba-Zylinder und Druckknopf sind nicht einbaufähig!
Interne referentie:
1390-U1-DP
Barcode:
1390-U00001-00000DP
Soort product:
Zwenkgreep, hevelgreep
Programma:
1390
Materiaal samengesteld artikel :
polyamide GF
Afwerking samengesteld artikel:
lichtblauw
A-maat, variabel:
25 mm
Aantal mogelijke vergrendelpunten:
2-punt, 4-punt, meer dan 4 punten mogelijk op verzoek
Aantal sluitmiddelen:
één sluitmiddel
Artikel met eigendomsrecht:
Ja
Inbouwpositie :
Buiten de afdichting
Voor smalle inbouwruimte:
Ja
Greep-type:
Hevelgreep
Met ingebouwd stangenslot / stangenbediening:
Ja
Geschikt voor deurdiktes vanaf:
0.80 mm
Geschikt voor deurdiktes tot:
3 mm
Sluiting modulaire bouwsteen-techniek:
Profiel-halfcilinder met kap, A=30 ; voor montage in behuizing,Rondcilinder met kap, behuizing-montage,Bediening met kap, behuizing-montage
Hoogte zwenkhevel voor de deur:
46 mm
Lengte zwenkgreep:
260 mm
Deur draaibaar/omkeerbaar:
Ja
Deuraanslag :
links,rechts
Vergrendelingsonderdelen:
Geïntegreerde stangaandrijving
