Platte stang met sluithaak voor smalle inbouwruimte onder, Staal verzinkt
Platte stang met sluithaak voor smalle inbouwruimte onder, Staal verzinkt
polyamide GF lichtblauw
polyamide GF lichtblauw

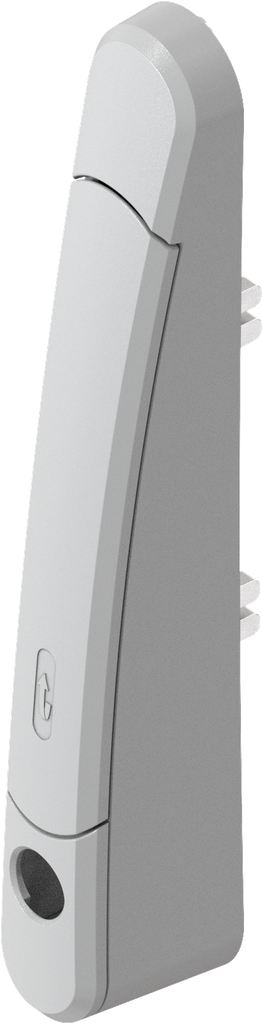

polyamide GF lichtgrijs; 1390-U1-BD

https://www.emka.com/products/1390-u1-bd-polyamide-gf-lichtgrijs-232372 https://www.emka.com/web/image/product.template/232372/image_1920?unique=98387ee

for locking sets with profile half cylinder, round cylinder and inserts

    Deze combinatie bestaat niet.

    Buiten de afdichting links rechts

    Voordelen van het product:

    Bi-directional lifthandle variable positioning of the rods depending on hinge fixing small cut out due to outside handle mechanism innovative new and well-priced technology attractive design larger clearance due to narrow bending 33 x 25 mm or 37 x 25 mm Patented

    Productopmerking:

    Rod movement is bi-directional Ⓐ = The values in the table for dimension A with seal refer to the seal 1011-10. The values for dimension A are different for other seals. Ⓑ = Dimension B should have the same value as the fixing dimension of the hinge bracket if the door is to be used right or left. Dimension B depends on the hinge to be used. ① = Locking type ② = Without seal ③ = With seal ④ = Seal example: 1011-10 ⑤ = Seal and seal piece with "bulge" are not used for this assembly ⑥ = Variable rod control

    Montageinstructie:

    Attention: Locking set for ASSA cylinder, KABA cylinder and push button cannot be installed!
    Interne referentie: 1390-U1-BD
    Barcode: 1390-U00001-00000BD
    Soort product: Zwenkgreep, hevelgreep
    Programma: 1390
    Materiaal samengesteld artikel : polyamide GF
    Afwerking samengesteld artikel: lichtgrijs
    A-maat, variabel: 25 mm
    Aantal mogelijke vergrendelpunten: 2-punt, 4-punt, meer dan 4 punten mogelijk op verzoek
    Aantal sluitmiddelen: één sluitmiddel
    Artikel met eigendomsrecht: Ja
    Inbouwpositie : Buiten de afdichting
    Voor smalle inbouwruimte: Ja
    Greep-type: Hevelgreep
    Met ingebouwd stangenslot / stangenbediening: Ja
    Geschikt voor deurdiktes vanaf: 0.80 mm
    Geschikt voor deurdiktes tot: 3 mm
    Sluiting modulaire bouwsteen-techniek: Profiel-halfcilinder met kap, A=30 ; voor montage in behuizing,Rondcilinder met kap, behuizing-montage,Bediening met kap, behuizing-montage
    Hoogte zwenkhevel voor de deur: 46 mm
    Lengte zwenkgreep: 260 mm
    Deur draaibaar/omkeerbaar: Ja
    Deuraanslag : links,rechts
    Vergrendelingsonderdelen: Geïntegreerde stangaandrijving
    No Specifications
    Alle producten bekijken

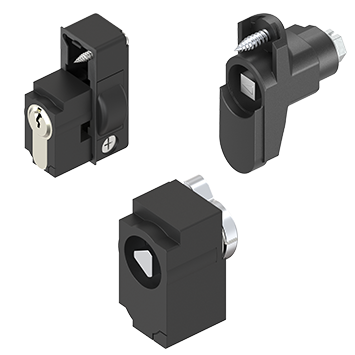

    Bouwsteen
