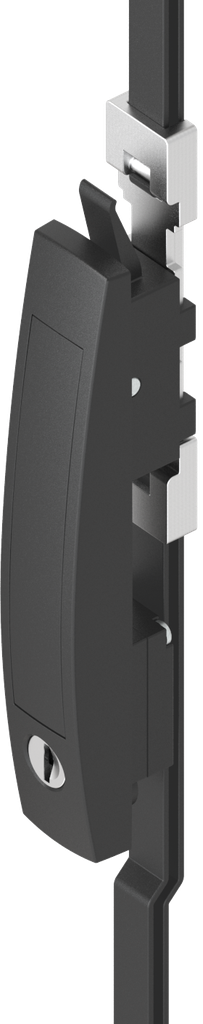

Hevelslot-sluitsysteem compleet met 2 sluitpunten verschillend sluitend, polyamide GF zwart; 1190-U7-V
Functie:
- Door height Th = 800 mm - 1200 mm:
Dimension C: not applicable; Dimension D: 300 mm - Door height Th = 1200 mm - 1600 mm:
Dimension C: not applicable; Dimension D: 450 mm
Montageinstructie:
A = Fitting the rod guide onto the weld studB =Rod guide completely assembled
Pull-out force: Fmin. = 350 N
Application force: typical value F ≃ 135 N
These values refer to a thread with a raw or zinc-plated surface which is free from grease.
Opmerking:
Number of rod guides and catches 2; Stroke 18 mm
Interne referentie:
1190-U7-V
Barcode:
1190-u00007-000000v
Soort product:
Zwenkgreep, hevelgreep
Programma:
1190
Cataloguspagina:
3F-420
Materiaal samengesteld artikel :
polyamide GF
Afwerking samengesteld artikel:
zwart
A-maat, variabel:
25 mm
Aantal mogelijke vergrendelpunten:
2-punt
Aantal sluitmiddelen:
één sluitmiddel
Artikel met eigendomsrecht:
Ja
Inbouwpositie :
Buiten de afdichting
Greep-type:
Hevelgreep
Met ingebouwd stangenslot / stangenbediening:
Ja
Soort rondcilinder:
EMKA EK, verschillend sluitend
Sluitmiddel:
Rondcilinder
Hoogte zwenkhevel voor de deur:
19 mm
Lengte zwenkgreep:
180 mm
Deuraanslag :
links,rechts
Dikte deur:
2 mm
Vergrendelingsonderdelen:
Geïntegreerde stangaandrijving
No Specifications
