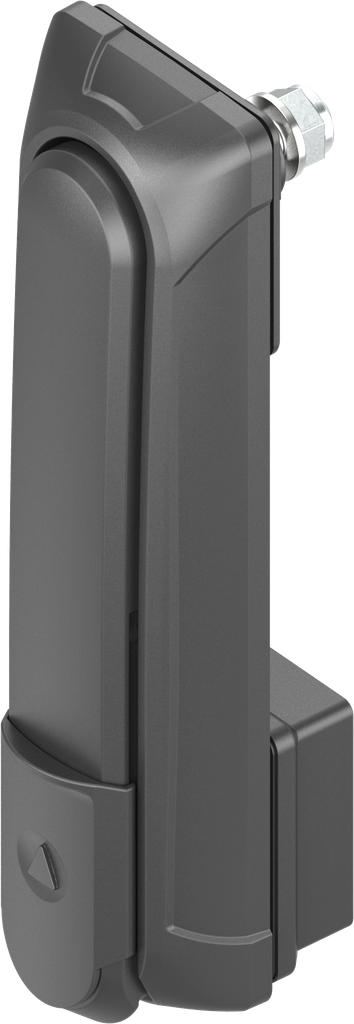

Maneta giratoria "larga" sin módulo de cierre, poliamida GF negro; 1317-U421
para lengüeta
No hay artículos en stock, consulte disponibilidad
Ventajas del producto:
- ergonomía buena
- módulo de cierre intercambiable
- protección antirrayas integrada para evitar daños superficiales (maneta / embellecedor)
Nota del producto:
Utilizando la placa de adaptador o el anillo adaptador, el espesor máximo de la puerta (Ts) es 6 mm. (Para corte A y C)nota:
No pueden utilizarse varillas redondas estándar en puertas de espesor (Ts) > 4 mm.
pedir el juego de tornillos 1107-U170 para Ts = 4-12 mm por separado
Comentario:
precintable: sí, hace falta una perforación en el embellecedor
Referencia interna:
1317-U421
Código de barras:
1317-U00421-0000000
Tipo de producto:
maneta giratoria, cierre de maneta
Programa:
1317
Página de catálogo:
3AB-140
Material del módulo :
poliamida GF
Acabado del módulo:
negro
Doblez variable:
Sí
Número de posibles puntos de cierre:
1 punto, 2 puntos, 3 puntos
Number of Locking:
un cierre
Artículo protegido por los derechos de propiedad intelectual:
Sí
Posición de montaje :
dentro de la junta
Junta inyectada:
Sí
Tipo de asa:
maneta giratoria
Protección integrada contra arañazos:
Sí
Adecuado para puertas con un espesor desde:
2 mm
Adecuado para puertas con un espesor de hasta:
12 mm
Precintable:
Sí
Tapa de cierre:
Sí
Altura de maneta giratoria delante de la puerta:
32,5 mm
Longitud de maneta giratoria:
188 mm
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
lengüeta
