Fallenzunge mit Freilauf rechts, GD-Zn verchromt
Fallenzunge mit Freilauf rechts, GD-Zn verchromt
Gehäuse, GD-Zn schwarz gepulvert
Gehäuse, GD-Zn schwarz gepulvert

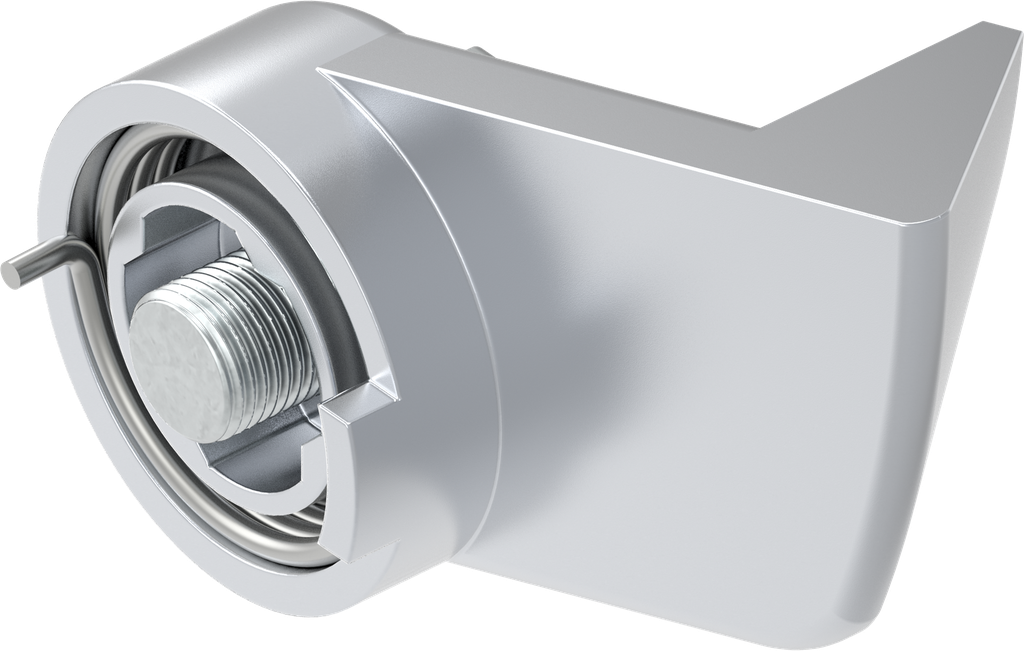

Fallenzunge mit Freilauf links, GD-Zn verchromt; 1000-U316-N

https://www.emka.com/products/1000-u316-n https://www.emka.com/web/image/product.template/60071/image_1920?unique=3e0bbd4

Kröpfung h = 4 mm


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung Links


    Produktvorteile:

    federnd gelagert mit Zuschlage-Effekt

    Produkthinweis:

    Die Fallenzunge ist für Vorreiber mit GH = 18 ausgelegt.

    Montagehinweis:

    Die bei der Betätigung mitgelieferte Federscheibe muß durch den beiliegenden Distanzring ersetzt werden.

    Interne Referenz: 1000-U316-N
    Produktart: Zunge
    Programm: 1000
    Katalogblatt: 1C-180
    Material der Baugruppe : GD-Zn
    Oberfläche der Baugruppe: verchromt
    Anzahl der möglichen Verschlusspunkte: 1-Punkt
    Einbauposition : Innerhalb der Dichtung
    Fallenzunge: Ja
    Kröpfung: positiv
    Kröpfung der Zunge: 4 mm
    L-Maß: 32 mm
    Türanschlag : Links
    No Specifications
    Alle Produkte anzeigen
    Vorreiber
    Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
