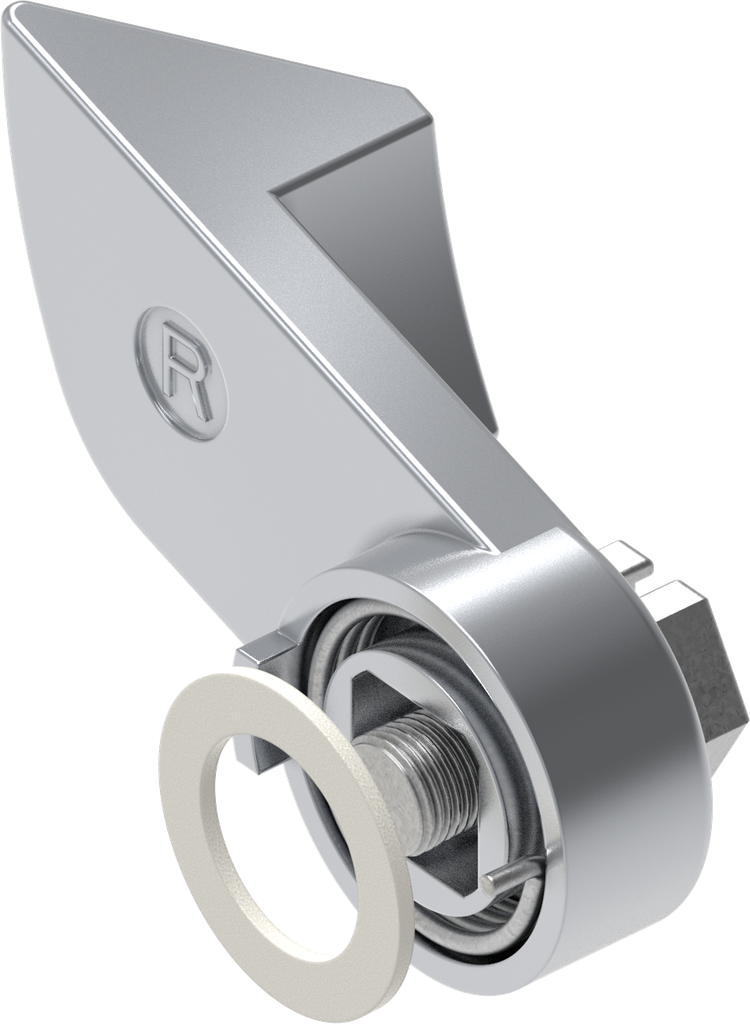

Fallenzunge rechts, GD-Zn verchromt; 1000-U235-N

https://www.emka.com/products/1000-u235-n https://www.emka.com/web/image/product.template/60041/image_1920?unique=45c3626

Kröpfung h = 4 mm


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung Rechts


    Produktvorteile:

    federnd gelagert mit Zuschlage-Effekt

    Produkthinweis:

    Protection types IP 54 to IP 69K are not possible with this slam cam!

    The slam cam is designed for quarter turns with GH = 18 mm.

    Montagehinweis:

    Die bei der Betätigung mitgelieferte Federscheibe muß durch den beiliegenden Distanzring ersetzt werden.

    Interne Referenz: 1000-U235-N
    Produktart: Zunge
    Programm: 1000
    Katalogblatt: 1C-180
    Material der Baugruppe : GD-Zn
    Oberfläche der Baugruppe: verchromt
    Anzahl der möglichen Verschlusspunkte: 1-Punkt
    Einbauposition : Innerhalb der Dichtung
    Fallenzunge: Ja
    Kröpfung: positiv
    Kröpfung der Zunge: 4 mm
    L-Maß: 32 mm
    Türanschlag : Rechts
    No Specifications
    Alle Produkte anzeigen
    Gehäuse
    Montage

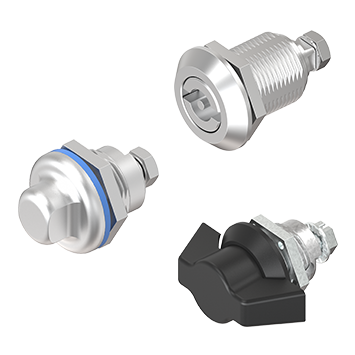

    Vorreiber
