Aluminium geanodiseerd
RVS 304 gepolijst en gestraald
Voordelen van het product:
The swinghandle has successfully passed the RC2 DIN EN 1630 test The test protection class IK 10 according to DIN EN 50102 was successfully passed Integrated scratch protection prevents surface damage (handle / dish)Productopmerking:
RC2 DIN EN 1630 is achieved by profile half-cylinder according to DIN EN 18252-BZ or DIN EN 1303 with resistance class 2 with protection against drilling and pulling. The profile half-cylinder should be certified and monitored by PIV CERT or alternatively by a certifying body according to DIN EN ISO/IEC 17065. Note: Without profile half cylinder opening is only possible with key 1004-44-01AA. Profile half cylinder: 40 mm and 45 mm; set locking cam to 6 or 7 o'clock. At 3 or 5 o'clock no push-to-close Sealable: Yes Application range: Indoor and outdoor at -30°C up to +80 °C Release: By applying a 3 - 3.6 V DC signal Wake-up function: Yes, by push button Indicator: via LED Remote monitoring: via built-in reed switch Closing: Press the handle into the recess until the locking mechanism engages. Emergency opening: optionally with 40 mm or 45 mm profile half-cylinder Ts > 6 mm – 8 mm upon request A reed contact can be used to detect whether the handle is open. The push button can be used for interaction in any form, as can the LED for indication in any manner This swivel handle can be retrofitted with a locking cylinderMontageinstructie:
In case of mechanical and the electromechanical version, only the profile half cylinder according to DIN EN 18252 and DIN EN 1303 can be used.
Interne referentie:
1317-U50
Normen:
Beschermingsklasse IP 65, DIN EN 1630 klasse RC2 / WK2 (weerstand), DIN EN 50102 - IK10 (Schokbestendigheid), DIN EN 61373 (Schok- en trillingsbestendigheid)
Barcode:
1317-U00050-0000000
Soort product:
Zwenkgreep, hevelgreep
Programma:
1317
Materiaal samengesteld artikel :

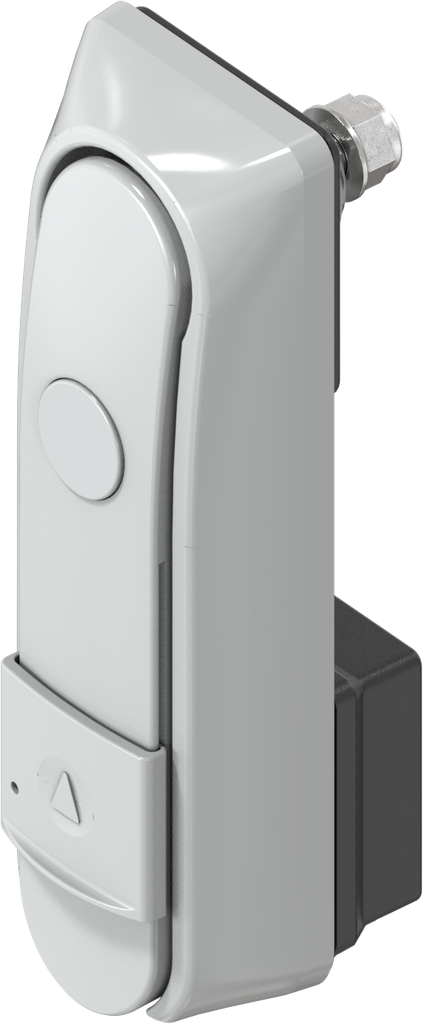

Zamak
Afwerking samengesteld artikel:
grijs poedergecoat RAL 7038
Variabele omzetting:
Ja
Aantal mogelijke vergrendelpunten:
1-punt, 2-punt, 3-punt
Aantal sluitmiddelen:
een sluiting en elektromechanische uitvoering
Montage van de behuizing:
schroefbare kap IP 65
Inbouwpositie :
Binnen de afdichting
Elektromechanische ontgrendeling :
3 - 3,6 V
Geschuimde afdichting:
Ja
Greep-type:
Zwenkgreep
Ingebouwde bescherming tegen krassen:
Ja
noodopening:
Ja
Geschikt voor deurdiktes vanaf:
1.50 mm
Geschikt voor deurdiktes tot:
6 mm
Verzegelbaar:
Ja
Getest conform weerstandsklasse 2, DIN V ENV 1630:
Ja
IK 10 beschermklasse volgens DIN EN 50102:
Ja
Sluitmiddel:
Profiel-halfcilinder A = 30,Profiel-halfcilinder A = 35
Afdekking sluiting:
Ja
Sleutel uitneembaar:
Sleutel in iedere stand van de greep uitneembaar
Schok- en trillingsbestendig volgens DIN EN 61373:
Ja
Hoogte zwenkhevel voor de deur:
34 mm
Lengte zwenkgreep:
165 mm
Deur draaibaar/omkeerbaar:
Ja
Deuraanslag :
links,rechts
Vergrendelingsonderdelen:
Sluitlip
