Dubbele cilinder zwenkgreep "lang" voor profiel-halfcilinder 40 mm en 45 mm (A = 30 mm en 35 mm), polyamide GF zwart
Zwenkgreep "kort" voor hangslot met module voor profiel-halfcilinder 40 mm (A = 30 mm), polyamide GF zwart

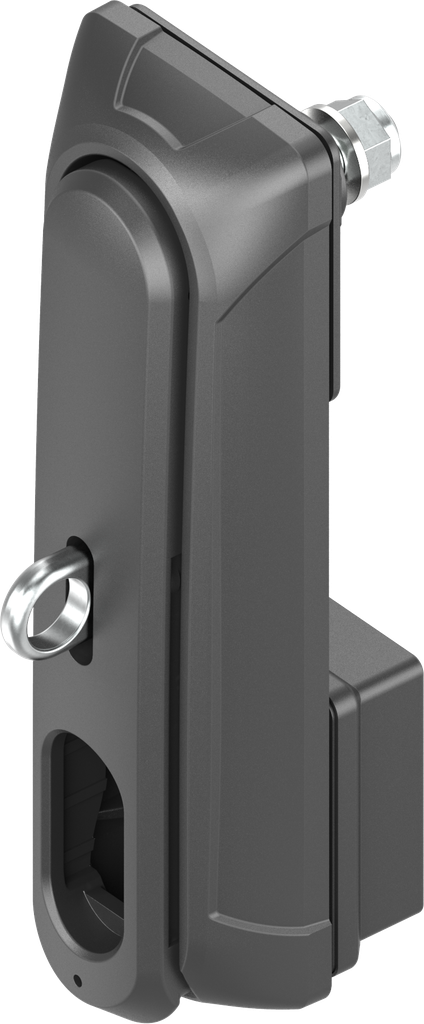

Zwenkgreep "kort" voor hangslot zonder module, polyamide GF zwart; 1317-U406
voor sluitlip
Geen voorraadartikel, informeer naar de beschikbaarheid
Voordelen van het product:
- Ergonomic surface feel
- Variable locking options
- Integrated scratch prevents surface damage (handle / dish)
Productopmerking:
When using the adapter plate or the adapter ring the max. door gauge (Ts) will be 6 mm (for cut out variant A and C).Note:
When using door gauge (Ts) > 4 mm standard round rods cannot be used!
Order screw set 1107-U170 for Ts = 4 - 12 mm separately
Opmerking:
Sealable: Yes, bore hole in dish necessary
Interne referentie:
1317-U406
Barcode:
1317-U00406-0000000
Soort product:
Zwenkgreep, hevelgreep
Programma:
1317
Cataloguspagina:
3AB-140
Materiaal samengesteld artikel :
polyamide GF
Afwerking samengesteld artikel:
zwart
Variabele omzetting:
Ja
Aantal mogelijke vergrendelpunten:
1-punt, 2-punt, 3-punt
Aantal sluitmiddelen:
een sluiting en voor hangslot
Artikel met eigendomsrecht:
Ja
Montage van de behuizing:
schroefbare kap IP 65
Inbouwpositie :
Binnen de afdichting
Geschuimde afdichting:
Ja
Greep-type:
Zwenkgreep
Ingebouwde bescherming tegen krassen:
Ja
Geschikt voor deurdiktes vanaf:
2 mm
Geschikt voor deurdiktes tot:
12 mm
Sluitmiddel:
Profiel-halfcilinder A = 30,hangslot
Hoogte zwenkhevel voor de deur:
42 mm
Lengte zwenkgreep:
163 mm
Deuraanslag :
links,rechts
Vergrendelingsonderdelen:
Sluitlip
Soort hangslot:
hangslot met beugelmaat Ø 12
