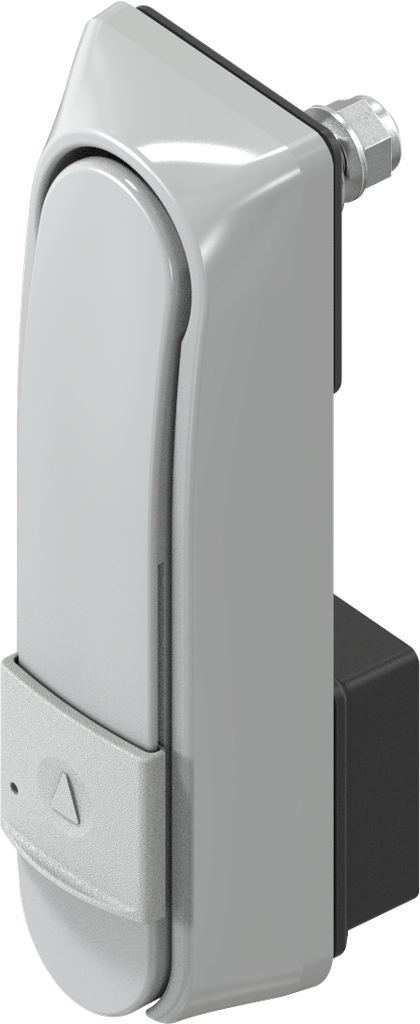

Zwenkgreep "kort" met WK2 voor profiel-halfcilinder 40 mm of 45 mm (A = 30 mm of 35 mm) met stand sluitnok op 30 , Zamak grijs poedergecoat RAL 7038; 1317-U157-BO
voor sluitlip
Voordelen van het product:
- The swinghandle has successfully passed the RC2 DIN EN 1630 test
- The test protection class IK 10 according to DIN EN 50102 was successfully passed
- Integrated scratch protection prevents surface damage (handle / dish)
Productopmerking:
RC2 DIN EN 1630, achieved by profile half-cylinder according to DIN EN 18252-BZ or DIN EN 1303 with resistance class 2 with protection against drilling and pulling. The profile half-cylinder should be certified and monitored by PIV CERT or alternatively by a certifying body according to DIN EN ISO/IEC 17065.
Note: Without profile half cylinder opening is only possible with key 1004-44-01AA.
Profile half cylinder: 40 mm and 45 mm; Set locking cam to 6 or 7 o'clock.
Montageinstructie:
In case of the mechanical and the electromechanical model, only the profile half-cylinder according to DIN EN 18252 and DIN EN 1303 can be used.
Interne referentie:
1317-U157-BO
Normen:
Beschermingsklasse IP 65, DIN EN 1630 klasse RC2 / WK2 (weerstand), DIN EN 50102 - IK10 (Schokbestendigheid), DIN EN 61373 (Schok- en trillingsbestendigheid)
Barcode:
1317-u00157-00000bo
Soort product:
Zwenkgreep, hevelgreep
Programma:
1317
Cataloguspagina:
3AB-180
Materiaal samengesteld artikel :
Zamak
Afwerking samengesteld artikel:
grijs poedergecoat RAL 7038
Variabele omzetting:
Ja
Aantal mogelijke vergrendelpunten:
1-punt, 2-punt, 3-punt
Montage van de behuizing:
schroefbare kap IP 65
Inbouwpositie :
Binnen de afdichting
Geschuimde afdichting:
Ja
Greep-type:
Zwenkgreep
Ingebouwde bescherming tegen krassen:
Ja
Geschikt voor deurdiktes vanaf:
1.50 mm
Geschikt voor deurdiktes tot:
6 mm
Verzegelbaar:
Ja
Getest conform weerstandsklasse 2, DIN V ENV 1630:
Ja
IK 10 beschermklasse volgens DIN EN 50102:
Ja
Sluitmiddel:
Profiel-halfcilinder A = 30,Profiel-halfcilinder A = 35
Sleutel uitneembaar:
Sleutel in iedere stand van de greep uitneembaar
Schok- en trillingsbestendig volgens DIN EN 61373:
Ja
Hoogte zwenkhevel voor de deur:
34 mm
Lengte zwenkgreep:
165 mm
Deur draaibaar/omkeerbaar:
Ja
Deuraanslag :
links,rechts
Vergrendelingsonderdelen:
Sluitlip
