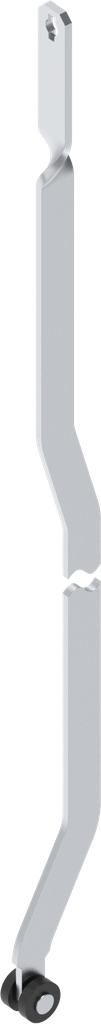

Platte stang L = 1101 - 1200 mm, Staal verzinkt
Platte stang L = tot 500 mm links, Staal verzinkt
Platte stang L = 1101 - 1200 mm, Staal verzinkt; 1121-U145-08
Geen voorraadartikel, informeer naar de beschikbaarheid
Productopmerking:
① = Calculation of rod length L
② = Rod, top
③ = rod, bottom
④ = Centre of rotation at door centre, top and bottom same rod length
⑤ = Formula
⑥ = Centre of rotation
⑦ = Rod, top
⑧ = Door centre and clear height
⑨ = Rod, bottom
⑩ = Rod guide
⑪ = Clear height
A = Swinghandle program 1150 3C-120
B = Swinghandle program 1150 3C-120, Swinghandle program 1150 3C-140, Swinghandle program 1155 3C-620
C = Swinghandle program 1180 3E-320
D = Swinghandle program 1185 3E-520
E = Swinghandle program 2100 3H-320 and 3H-420
Ts = 2 mm, other door thicknesses on request
Bestel-/rekenvoorbeeld:
Order number for a flat rod with rollers and a length of 1034 mm = 1121-U145-L 1034
Interne referentie:
1121-U145-08
Barcode:
1121-U00145-0000008
Soort product:
Aansluitstangen
Programma:
1121
Materiaal samengesteld artikel :
Staal
Afwerking samengesteld artikel:
verzinkt
Aansluitstangen positie:
Binnen de afdichting, boven en onder
Inbouwpositie :
Binnen de afdichting
Platte stang binnen:
Platte stang met oploopwieltjes voor sluitlip
L-maat tot:
1200 mm
L-maat van:
1101 mm
