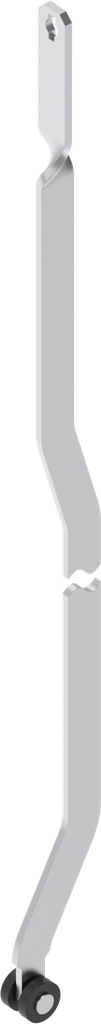

Platte stang L = 801 - 900 mm, Staal verzinkt; 1121-U145-05
Geen voorraadartikel, informeer naar de beschikbaarheid
Productopmerking:

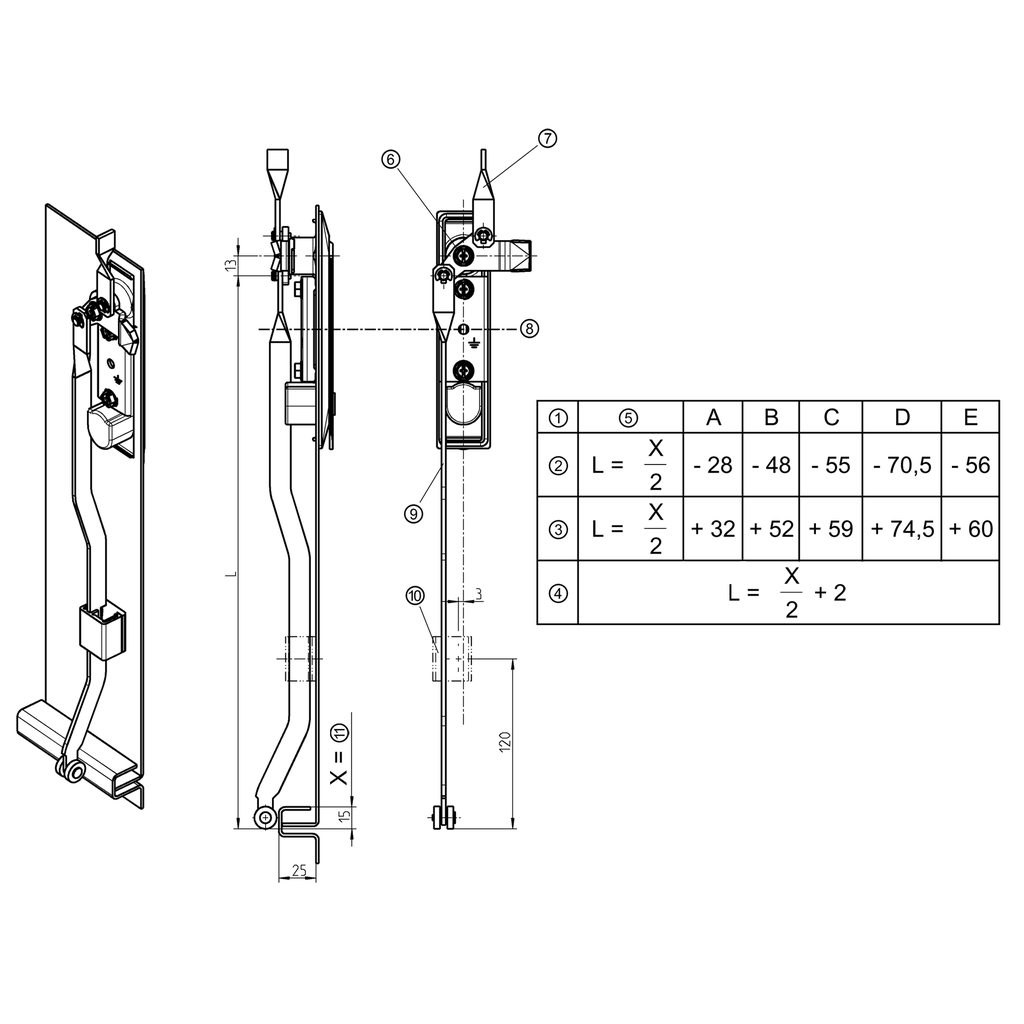

① = Calculation of rod length L ② = Rod, top ③ = rod, bottom ④ = Centre of rotation at door centre, top and bottom same rod length ⑤ = Formula ⑥ = Centre of rotation ⑦ = Rod, top ⑧ = Door centre and clear height ⑨ = Rod, bottom ⑩ = Rod guide ⑪ = Clear height A = Swinghandle Program 1150 3C-120 B = Swinghandle Program 1150 3C-120; Swinghandle Program 1150 3C-140 Swinghandle Program 1155 3C-620 C = Swinghandle Program 1180 3E-320 D = Swinghandle Program 1185 3E-520 E = Swinghandle Program 2100 3H-320 and 3H-420 Ts = 2 mm, other door thicknesses on requestBestel-/rekenvoorbeeld:
Order number for a flat rod with rollers and a length of 1034 mm = 1121-U145-L 1034
Interne referentie:
1121-U145-05
Barcode:
1121-U00145-0000005
Soort product:
Aansluitstangen
Programma:
1121
Materiaal samengesteld artikel :
Staal
Afwerking samengesteld artikel:
verzinkt
Aansluitstangen positie:
Binnen de afdichting, boven en onder
Inbouwpositie :
Binnen de afdichting
Platte stang binnen:
Platte stang met oploopwieltjes voor sluitlip
L-maat tot:
900 mm
L-maat van:
801 mm
