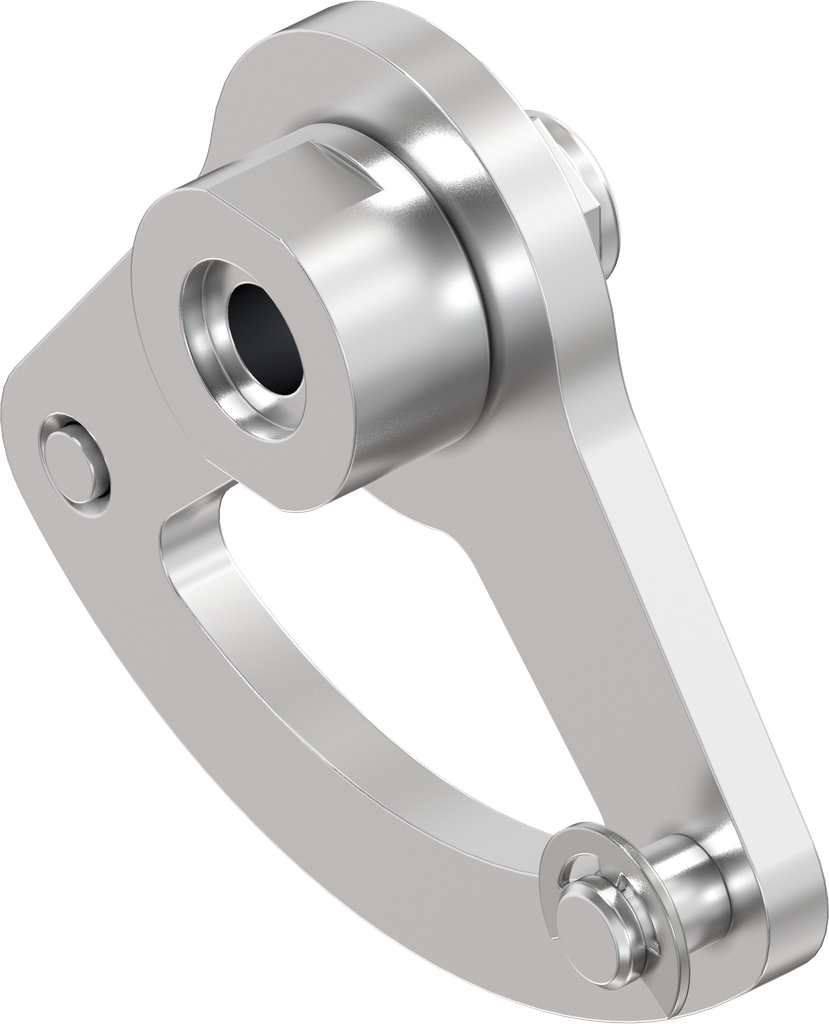

Kiepmechanisme voor hoekafbuiging 2, RVS 316 gepolijst; 1000-U996
bij links scharnierende deuren: bevestigingspunt onderaan
Voordelen van het product:
- Hoekomleiding aan beide zijden inzetbaar
- geschikt voor extra sluitingen bij dwarsmontage
- hoog sluitcomfort
- gepatenteerd!
Productopmerking:
A = Opname voor verbindingsstang met meerdere sluitpunten op een rij
B = Opname voor verbindingsstang met één sluitpunt
M = Midden van het sluitpunt
Functie:
De afbeelding toont de situatie bij een links scharnierende deur. Bij een rechts scharnierende deur moeten de kantelmechanismen worden omgewisseld.
Montageinstructie:
Hoekomleiding voor lasbouten M6x20
Interne referentie:
1000-U996
Barcode:
1000-U00996-0000000
Soort product:
Hoekomleiding
Programma:
1000
Afwerking enkel artikel :
gepolijst
Cataloguspagina:
3ZD-230
Materiaal samengesteld artikel :
RVS 316
Adapter voor aansluitstang:
90° Omleiding voor platte stangen / aansluitstangen
Aansluitstangen positie:
Binnen de afdichting, boven en onder
Aantal mogelijke vergrendelpunten:
2-punt, 4-punt, meer dan 4 punten mogelijk op verzoek
Artikel met eigendomsrecht:
Ja
Inbouwpositie :
Binnen de afdichting
Platte stang buiten:
Platte stang individueel naar wens op aanvraag
Platte stang binnen:
Koppelingsstang voor draai-span-slot-systeem
Slag aandrijving:
slag 18 mm
