Scatola con inserto quadro 8, zama e acciaio cromato
Scatola per quadro e triangolo, zama nero verniciato a polvere

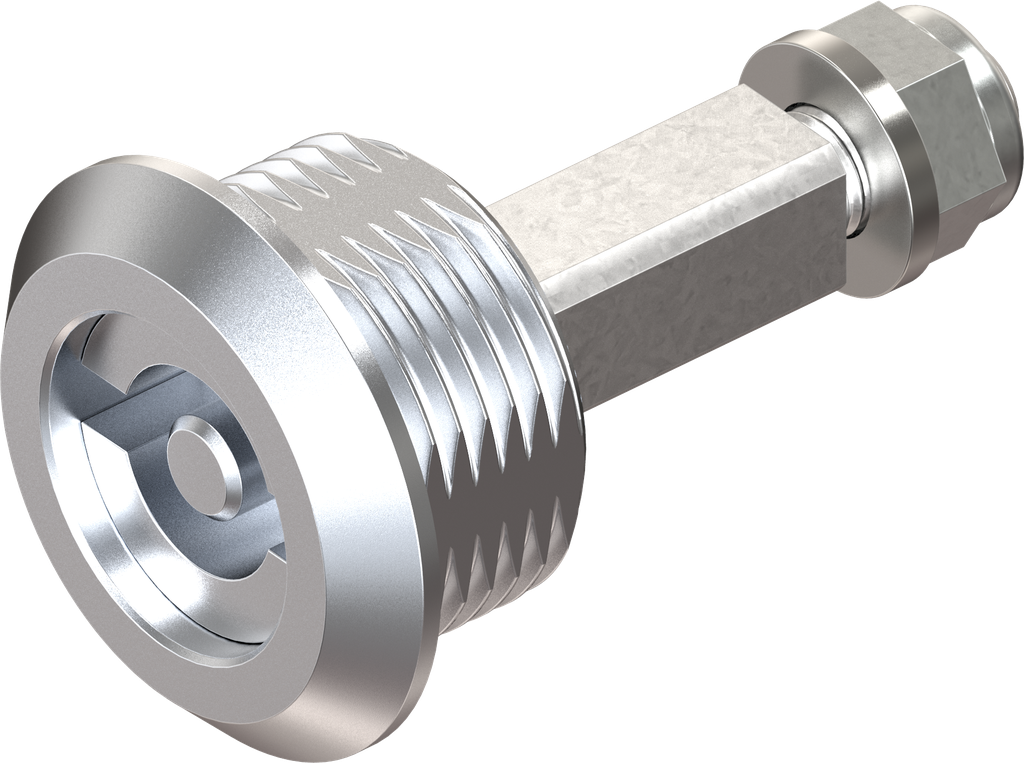

Scatola con inserto doppia aletta 5, zama e acciaio cromato e zincato; 1001-U23
per sistema adattatore con porta isolante
Questo prodotto non ha combinazioni valide.
Indicazioni prodotto:
Il sistema con adattatore, pre-montato con maniglia o inserto, viene introdotto attraverso l'apertura di montaggio e fissato con il dado autobloccante M6. 1 = ad es. tubo Ø30x1,5 2 = raccordo quadro 3 = accoppiatore 4 = maniglia interna Per la maniglia interna si deve inoltre utilizzare l'adattatore 1001-65. La maniglia interna non è adatta per maniglie a T ed a L a chiave.
1 = e.g. tube Ø 30x1.5
2 = Square adapter
3 = Coupling piece
4 = Inside handle
Adapter 1001-65 is required in addition for the inside handle
The inside handle is not suitable for lockable T- and L-handles
Riferimento interno:
1001-U23
Codice a barre:
1001-U00023-0000000
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1001
Pagina catalogo:
2A-180
Materiale dell'unità :
zama e acciaio
Superficie dell'unità:
cromato e zincato
Tipo di inserto:
Doppia aletta 5
Chiusure:
Inserto
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Serratura per aste per carichi elevati
No Specifications
Visualizza tutti i prodotti
Qui sono disponibili le schede tecniche e i file CAD di questo prodotto.
