charnière 180°, inox AISI 316

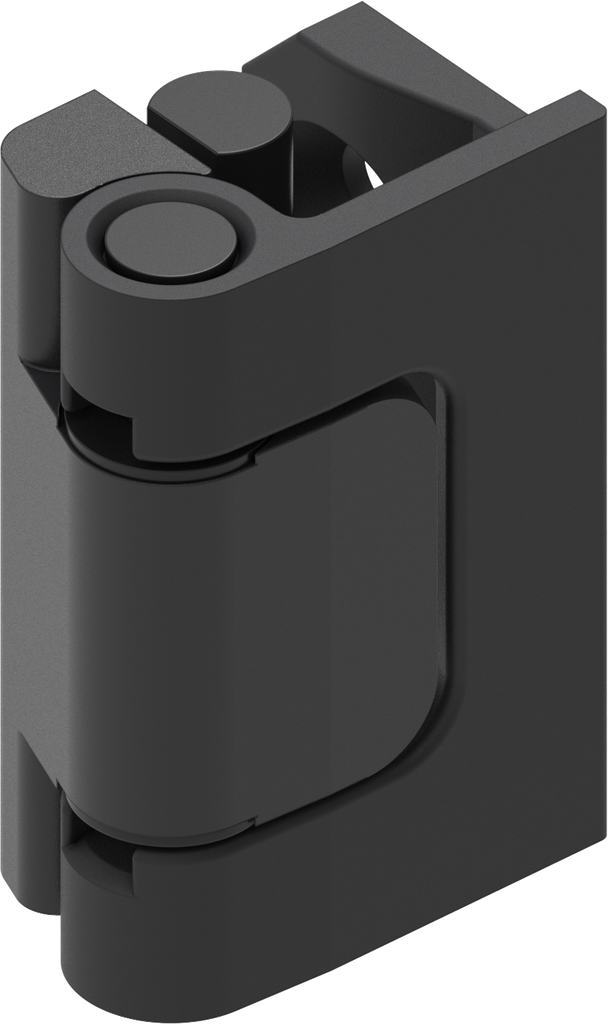

charnière 180°, zamak époxy noir
Note sur le produit:
Dégondable à partir d'un angle d'ouverture de 90°.
Référence interne:
1110-U133
Code-barres:
1110-U00133-0000000
Type d'article:
charnière
Programme:
1110
Page catalogue:
4A-215
Matériel de l'assemblage :
zamak et polyamide
Surface de l'assemblage:
noir
Cote A, variable:
25 mm
Article protégé par un droit de protection:
Oui
Version:
A+D
Dégondable:
avec outil, en cas d'un angle d'ouverture de 90°
Type de fixation porte:
à serrer / emboîtable
Type de fixation cadre:
à visser de l'extérieur, pour vis à petite tête fraisée M6
Empreinte dans la porte nécessaire:
perçages dans la porte
Angle d'ouverture max.:
180°
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
1.80 mm
Type d'armoire :
armoires individuelles,armoires accolées / simple porte
Fraisage pour vis à tête fraisée selon la norme:
fraisage pour vis à tête fraisée M6x... selon les normes DIN ISO 2009, 2010, 7046-1, 7046-2, 7047
Position de porte:
en applique
Butée de porte :
Gauche,Droite
No Specifications
Voir tous les produits
Vous trouverez ici les fiches techniques et les fichiers CAD de ce produit.
