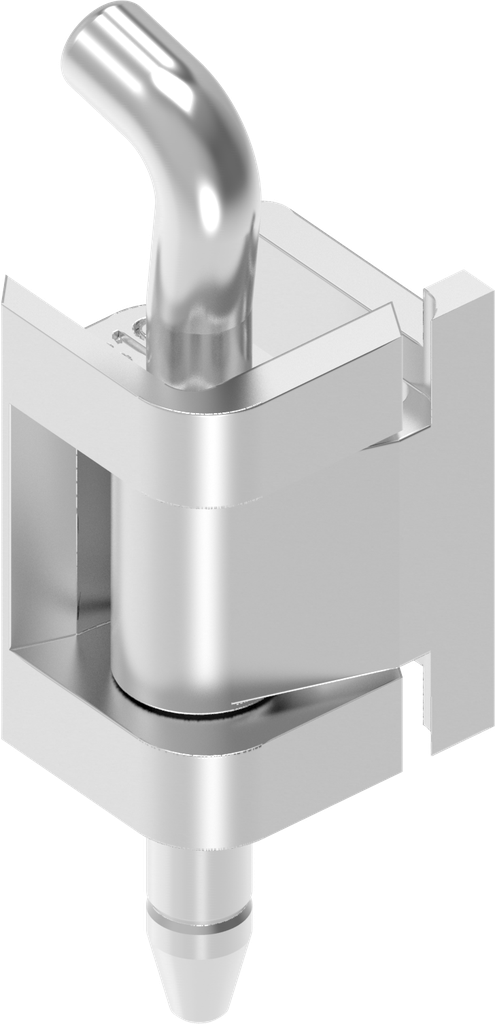

charnière 180°, inox AISI 316
charnière 180°, zamak et polyamide noir
Note sur le produit:
pièce de cadre avec filetage M6 et plot de centrage Pour une épaisseur de cadre 1,5 : rondelle DIN ISO 7089 - 6 et vis à tête hexagonale DIN ISO 4017 M6 x 6
Référence interne:
1110-U132
Code-barres:
1110-u00132-0000000
Type d'article:
charnière
Programme:
1110
Page catalogue:
4A-160
Matériel de l'assemblage :
inox AISI 316
Cote A, variable:
20 mm
Type de fixation porte:
à serrer / emboîtable
Type de fixation cadre:
à visser de l'intérieur, avec taraudage M6
Empreinte dans la porte nécessaire:
encoche dans la porte
Angle d'ouverture max.:
180°
Type d'armoire :
armoires individuelles
Position de porte:
en applique
Butée de porte :
Gauche,Droite
Épaisseur de la porte:
2 mm
No Specifications
Pas de produits correspondants

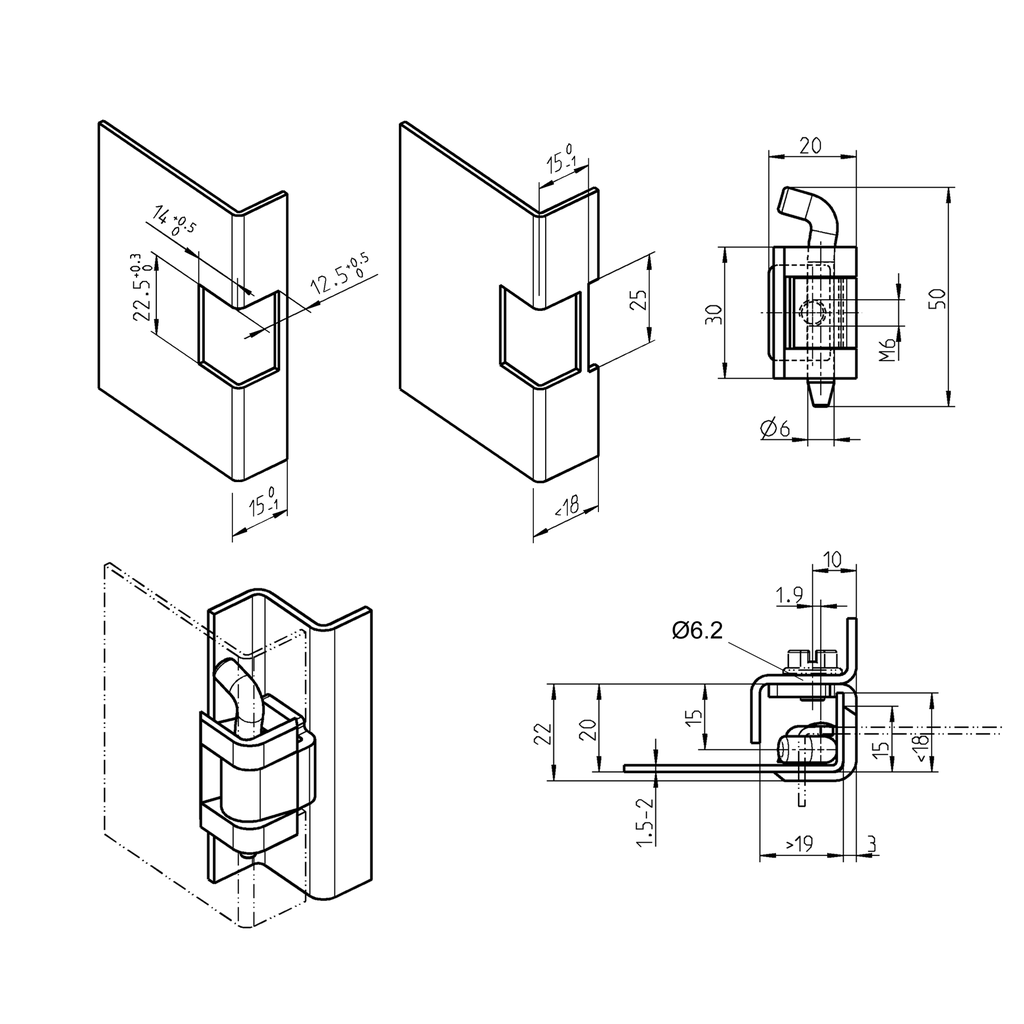

Vous trouverez ici les fiches techniques et les fichiers CAD de ce produit.
