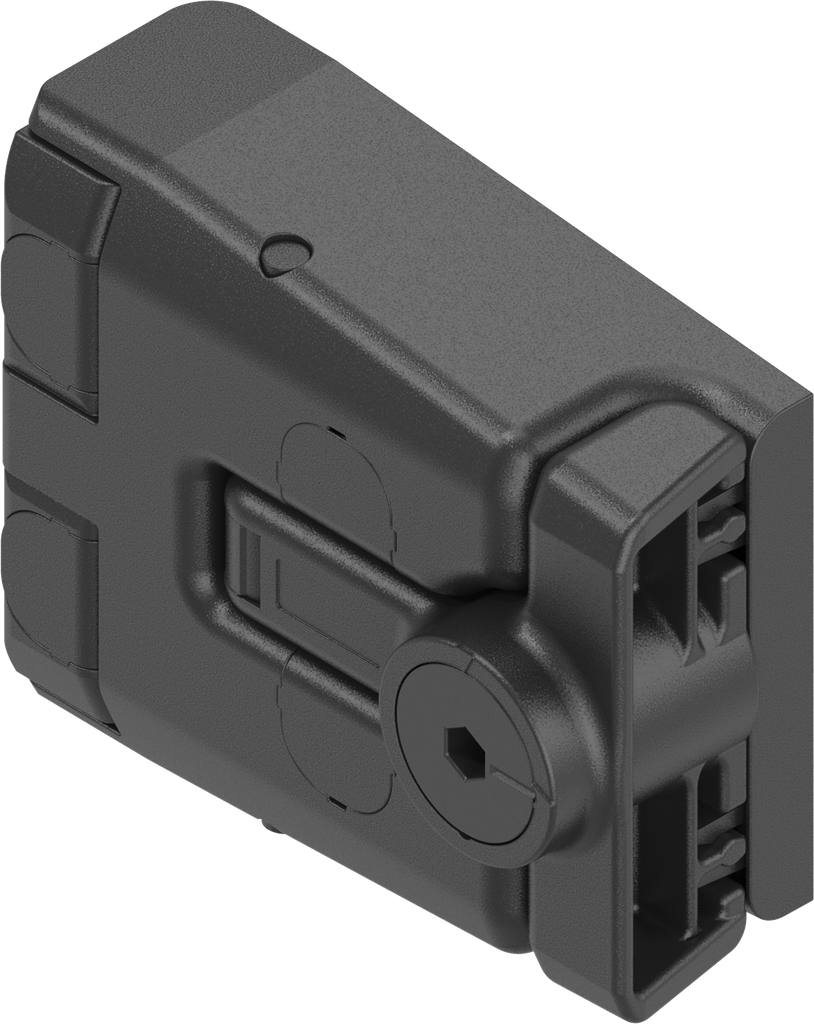

verrou charnière, petite version, avec décompression, polyamide GF noir
ouverture de secours pour le verrou charnière, polyamide GF noir
Avantages du produit:
- l'efficacité du point de rotation de la poignée permet une compression du joint de 5 mm en cas de forces d'ouverture et de fermeture réduites

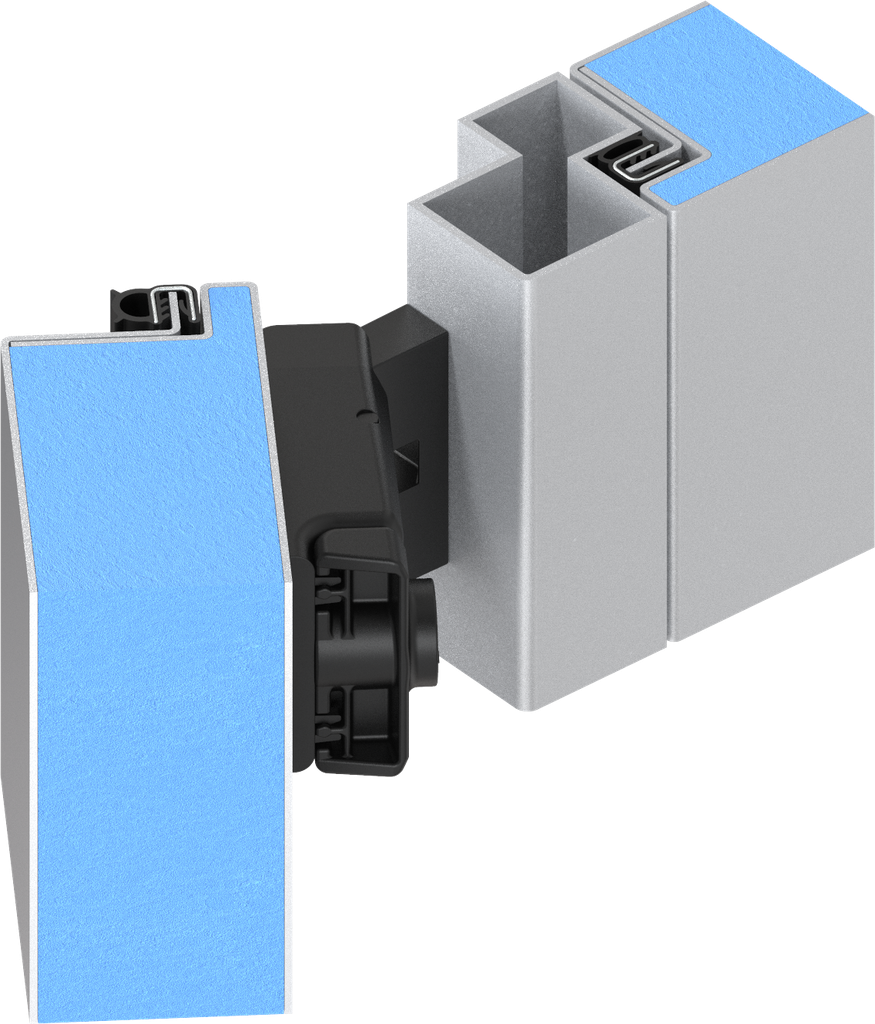

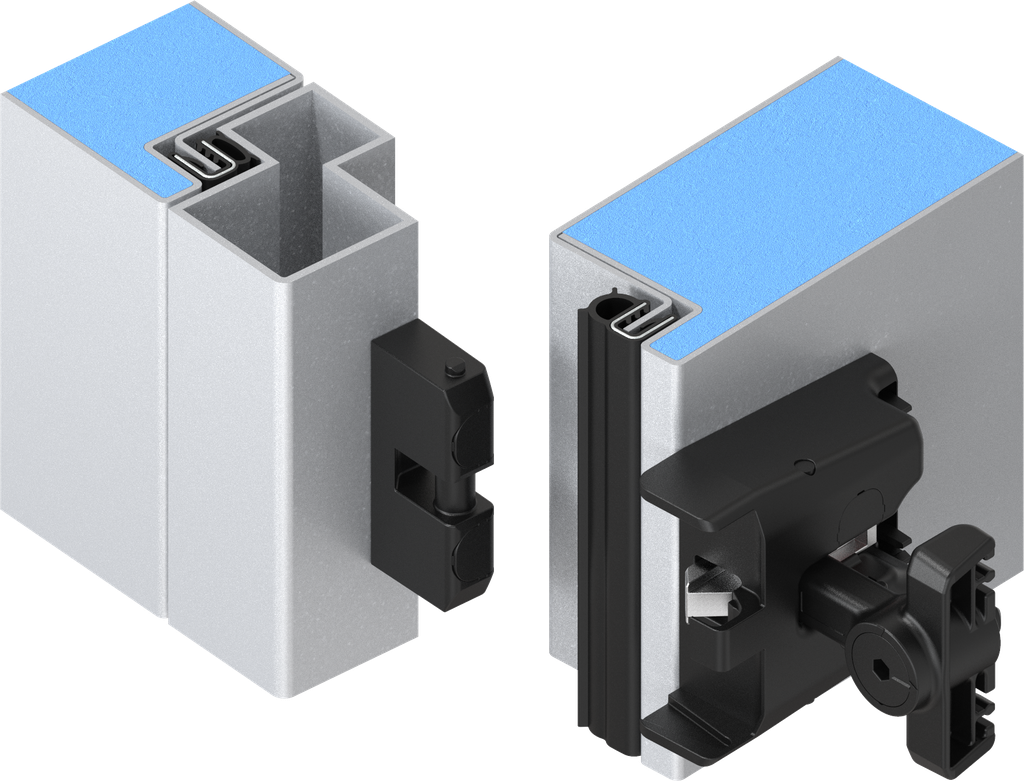

- en déverrouillant les poignées des deux côtés, la porte/trappe est amovible
- réglage 2D (compensation de tolérance)

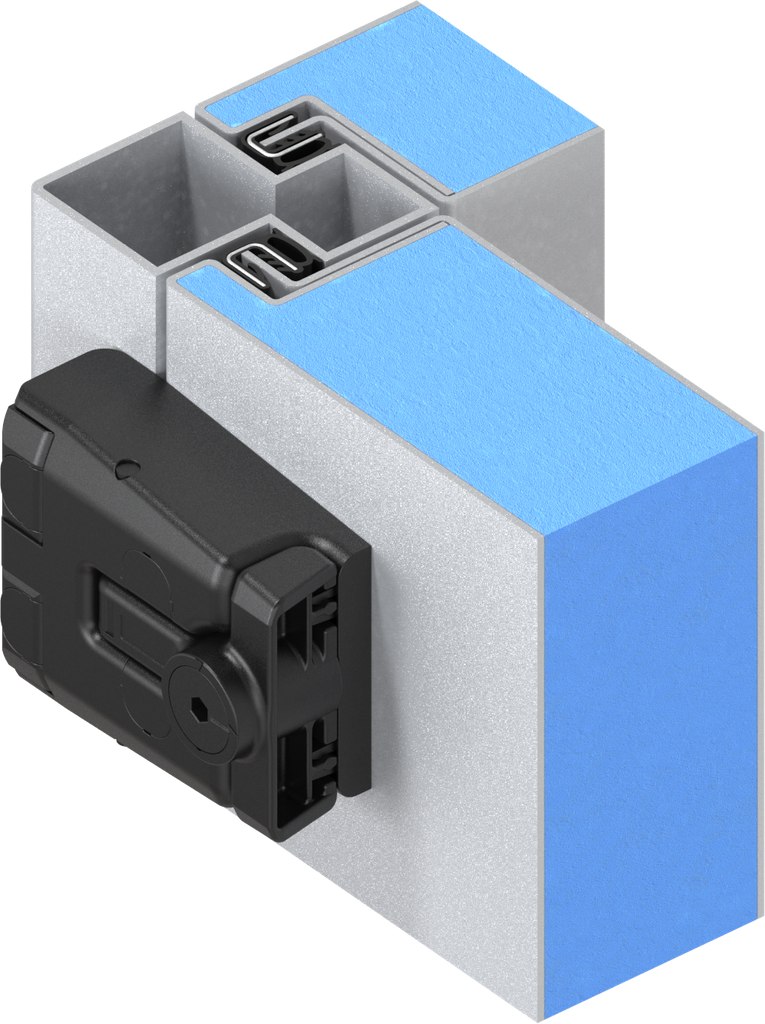

- le verrou charnière peut être monté en une seule pièce lorsque la porte/trappe est encastrée
- butée de porte au choix
- charnière avec angle d'ouverture de 180°
- en option : verrou charnière avec fonction « décompression » sur demande
- sous brevet
- version Ex (ATEX) disponible sur demande
Note sur le produit:

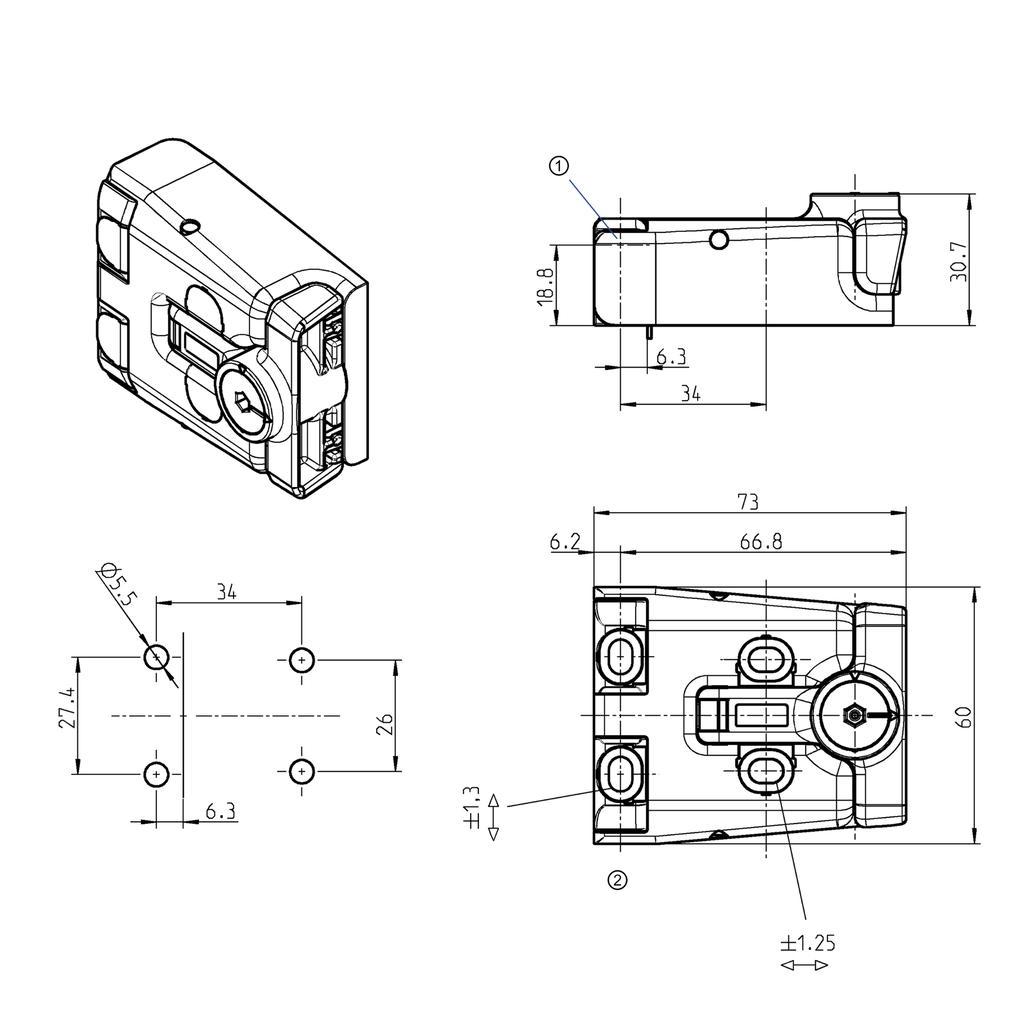

① = point de rotation② = vue sans caches-vis
Référence interne:
1091-U169
Code-barres:
1091-U00169-0000000
Type d'article:
autre fermeture
Programme:
1091
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Article protégé par un droit de protection:
Oui
Dégondable:
sans outil
Type de fixation porte:
à visser de l'extérieur
Type de fixation cadre:
à visser de l'extérieur
Type de rotor:
6 pans creux SW 4
Position de montage :
hors de la zone étanche
Empreinte dans la porte nécessaire:
perçages dans la porte
Angle d'ouverture max.:
180°
Serrures:
rotor
Type d'armoire :
armoires individuelles,armoires accolées / simple porte
Position de porte:
invisible
Butée de porte :
Gauche,Droite
Téton imperdable:
Oui
Type de fermeture:
verrou charnière
