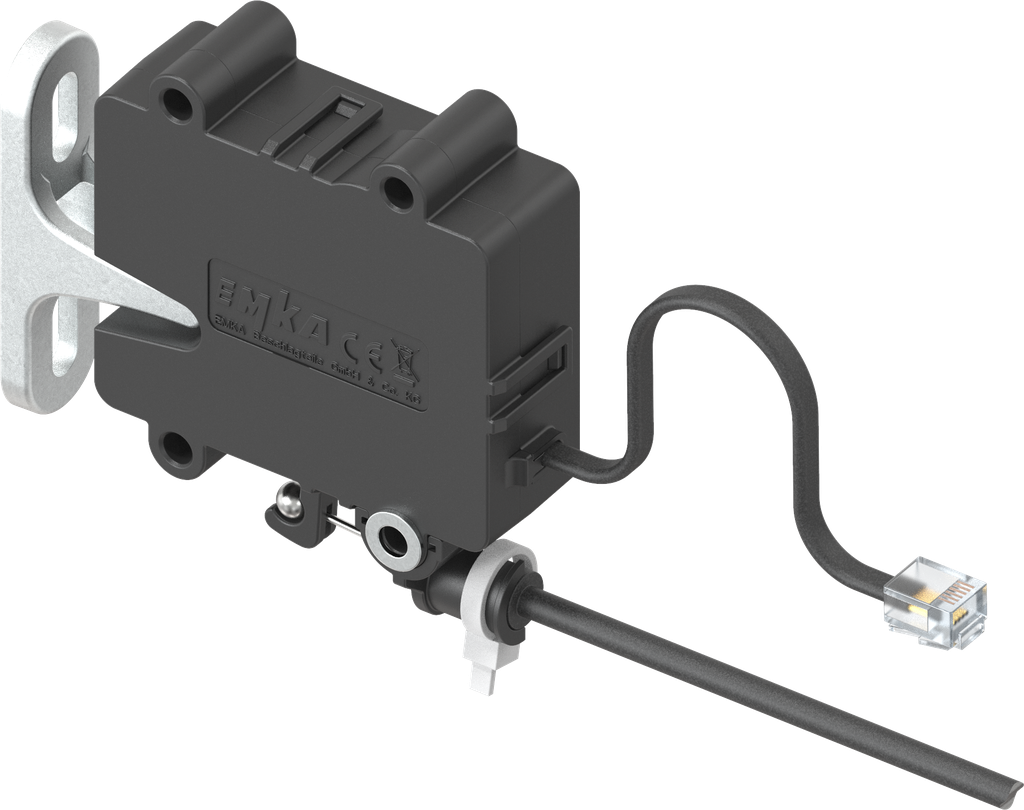

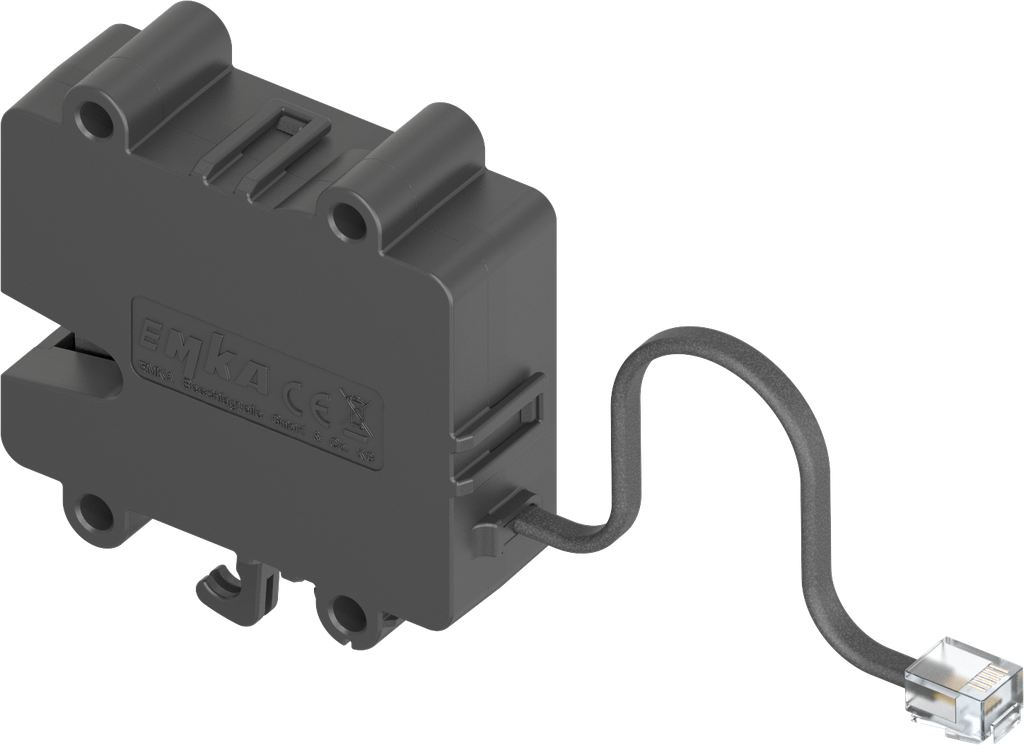

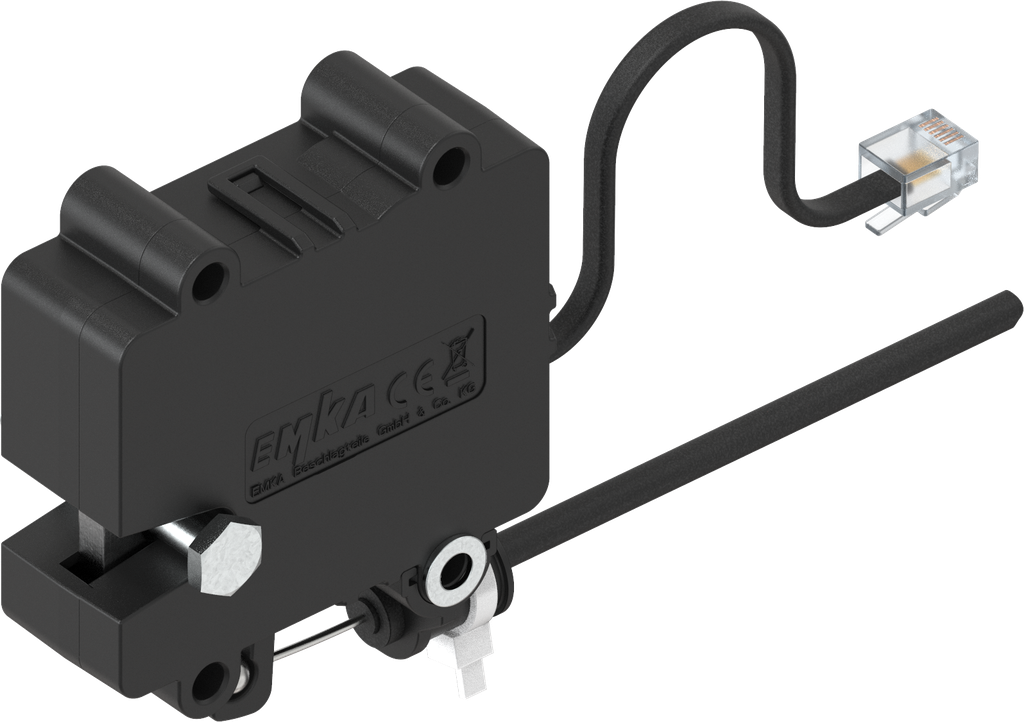

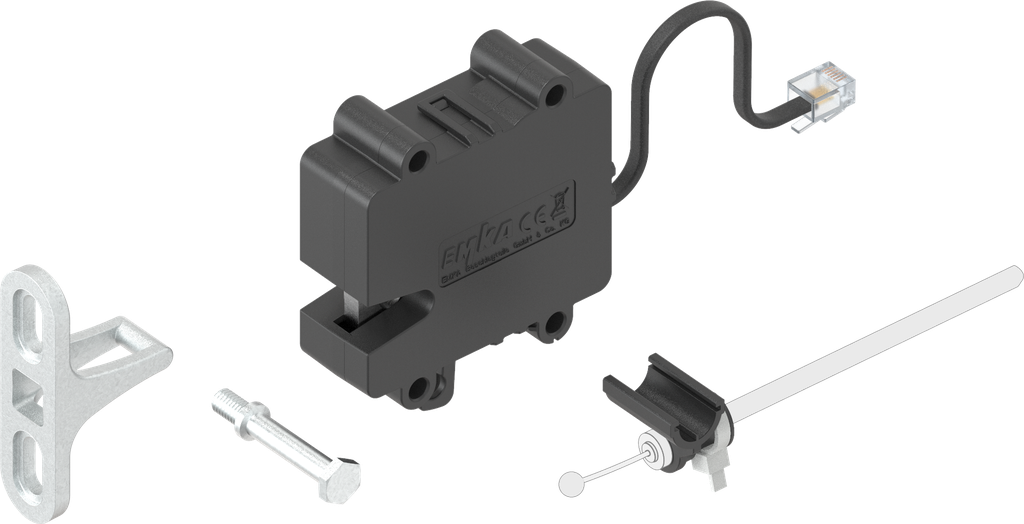

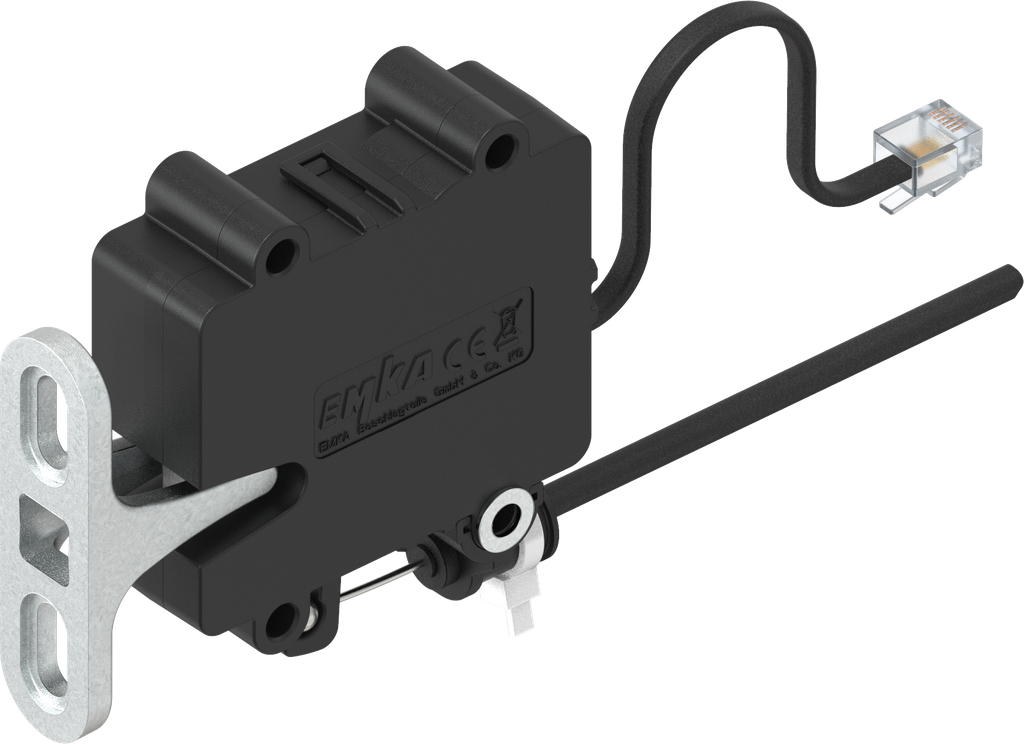

Cierre de un punto con apertura de emergencia, Basic, poliamida GF negro; 3000-U301-01
El dispositivo de bloqueo se abre al conectar el suministro de energía y se bloquea, tan pronto la puerta se vuelva a cerrar
Nota del producto:
El cierre de un punto se utilizará como cierre invisible desde el exterior en ámbitos de aplicación especiales.
Versión: Basic = El dispositivo de bloqueo se abre al encender el suministro de energía y se cierra tan pronto la puerta esté cerrada.
- gran gama de tensión de abastecimiento de 9 ... 32 V
- interruptor libre de potencial para el control de distancia del estado/estado de puerta
- apertura de emergencia en caso de fallo de corriente posible mediante cable Bowden

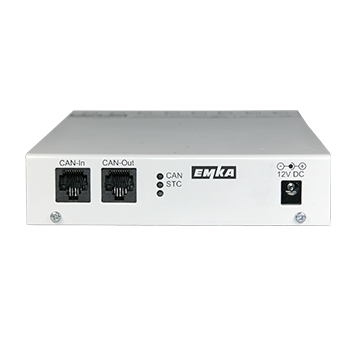

- conexión al Locking Unit 3000-U32-x o al Access Unit 3000-U47-x; cable adaptador opcional

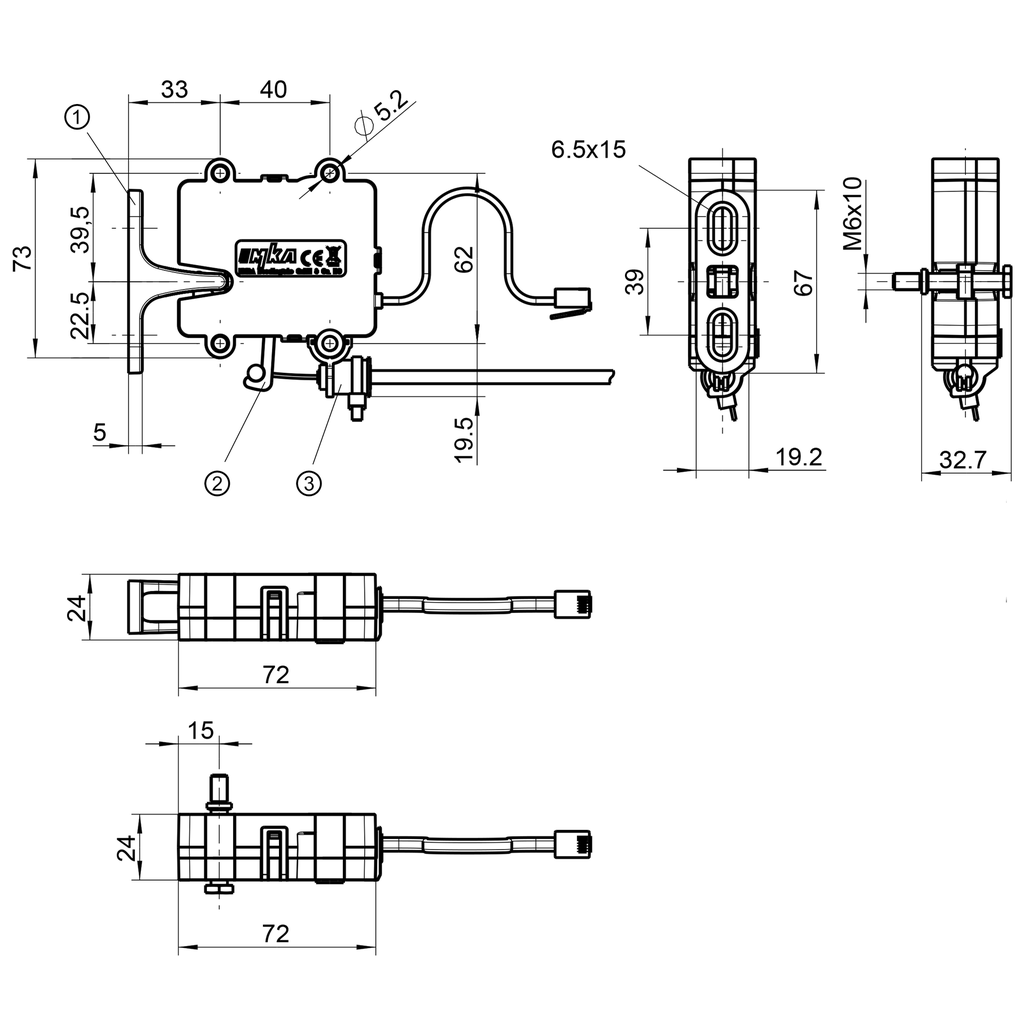

Rotulación (véase el dibujo):
① = retenedor o perno de cierre
② = maneta para desbloqueo mecánico, p. ej. cable Bowden
③ = soporte para cable Bowden

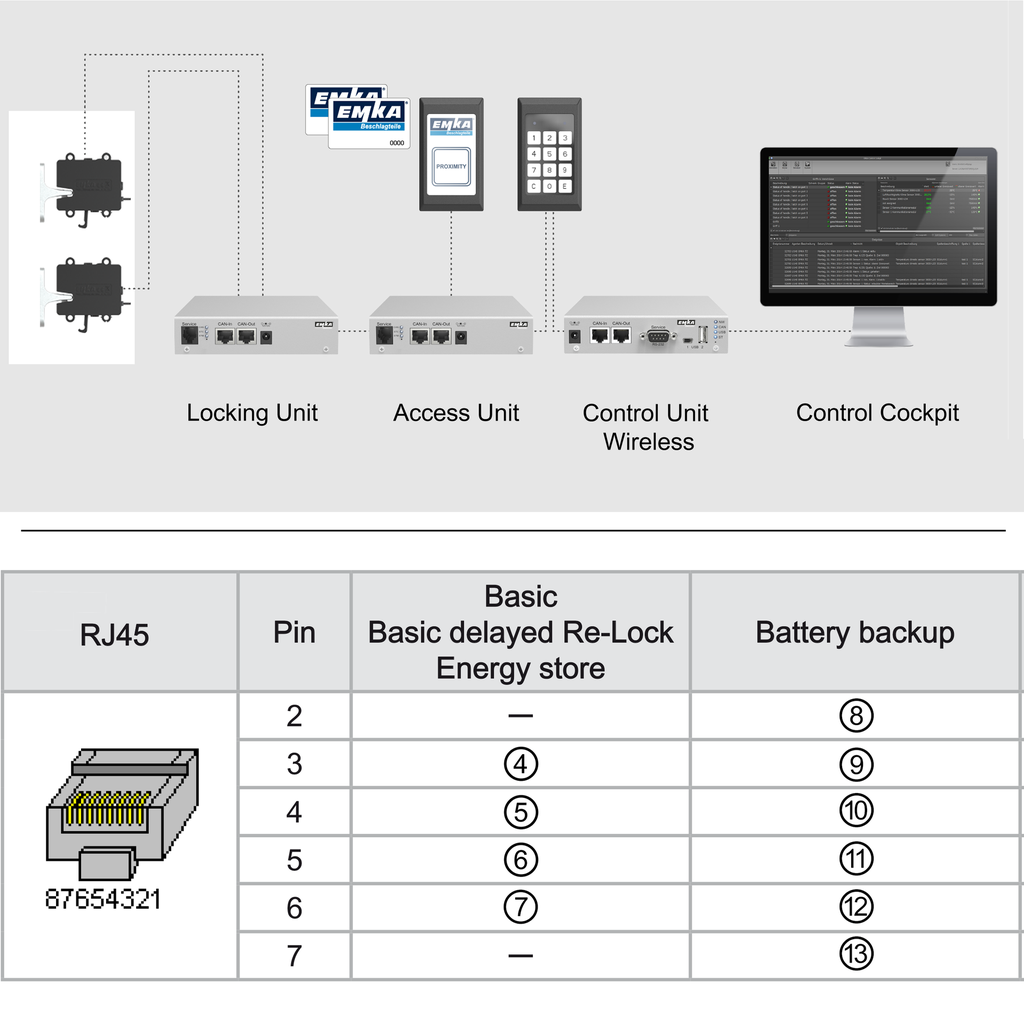

Asignación de pines del conector RJ45 (véase la tabla):
PIN 3 = ④ contacto
PIN 4 = ⑤ V -
PIN 5 = ⑥ V +
PIN 6 = ⑦ contacto
Nota sobre el montaje:
máx. 64 Unidades Locking por Unidad de Control Wireless ≘ máx. 512 cierres de un punto
teclado / lector de tarjetas con Unidad de Acceso opcional
