Cierre de compresión con indicador de apertura visual y tapa con tampografía roja, versión izquierda, acero inoxidable AISI 316
Chapa de cierre, izquierda, acero galvanizado

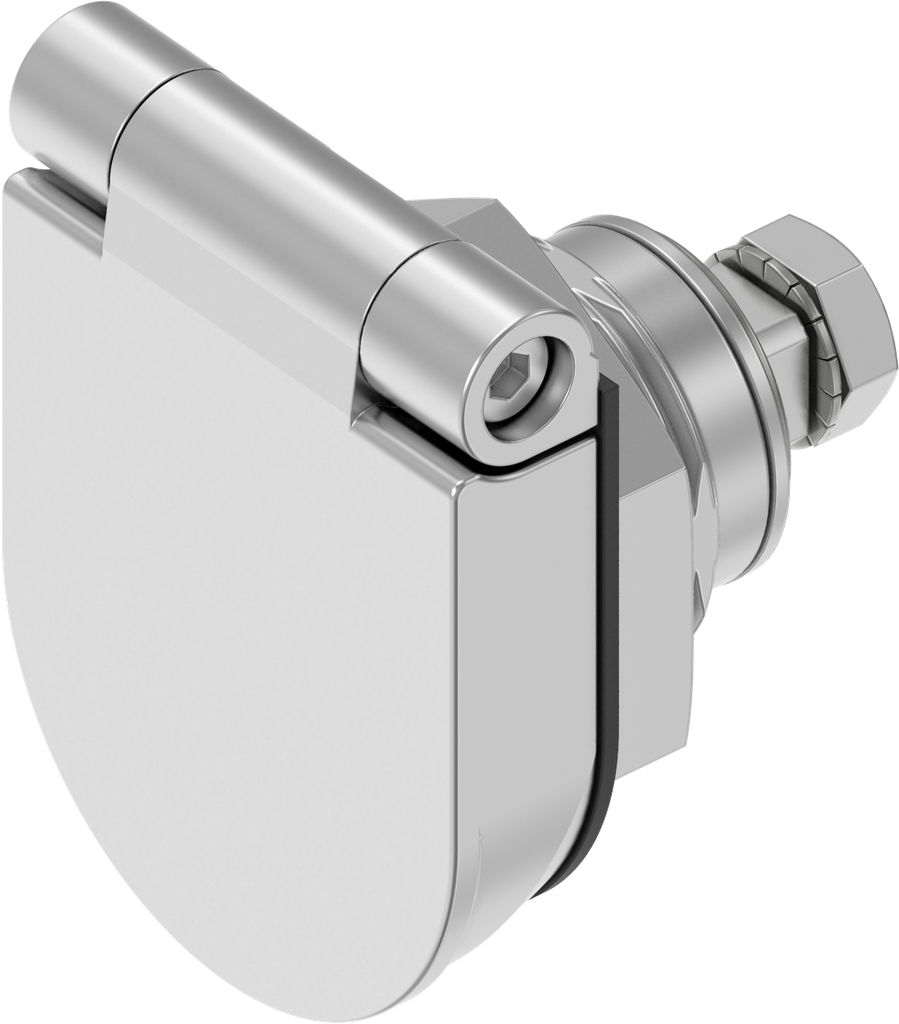

Cierre de compresión con indicador de apertura visual y tapa con tampografía roja, versión derecha, acero inoxidable AISI 316; 1500-U776-01REPH
con tuerca de acero inoxidable
Este producto no tiene combinaciones válidas.
Ventajas del producto:
- Indicador óptico de apertura fácilmente visible a través de una aleta vertical de 90 ° en estado sin comprimir La solapa se cierra automática-mente en el estado comprimido Tapa antipolvo integrada El sello plano amortigua la puerta y evita daños a la puerta Corte programa 1500 Protegido por patent
- The flap closes automatically when compressed
- Integrated dust cap
- The flat seal cushions the flap and prevents damage to the door
- Standard cut out Program 1500
- Patent pending
Nota del producto:
Aprobado contra vibraciones El cierre de compresion esta disenado contra vibraciones.Dependiendo de las condiciones de instalación y condiciones de uso son pruebas específicas necesarias y/o medidas adicionalmente necesarias para la fijación.
Referencia interna:
1500-U776-01REPH
Normas:
clase de protección IP 69K, DIN EN 45545-3 clase E60 (protección contra incendios), DIN EN 61373 (ensayo de vibración y choques), ⓘ Se probó un artículo del mismo tipo
Código de barras:
1500-U00776-001REPH
Tipo de producto:
Cuarto de vuelta
Programa:
1500
Página de catálogo:
1D-420
Material del módulo :
acero inoxidable AISI 316
Número de posibles puntos de cierre:
1 punto
Artículo protegido por los derechos de propiedad intelectual:
Sí
Tipo de fijación carcasa :
atornillable
Tipo de inserto:
cuadradillo 8 con marca
Posición de montaje :
dentro de la junta
Posibilidad de toma de tierra:
Sí
Housing Head Shape:
forma especial
Housing Head Size:
48 x 36 x 9 mm
Medida de carrera completa:
22 mm
Valor de compresión :
6 mm
Adecuado para puertas con un espesor desde:
1.20 mm
Adecuado para puertas con un espesor de hasta:
7 mm
Cierre:
inserto
Tope de puerta :
Derecha
Componentes del bloqueo:
lengüeta
No Specifications
