Cierre de palanca para área de doblez estrecha, poliamida GF gris luminoso
Cierre de palanca para área de doblez estrecha, poliamida GF negro

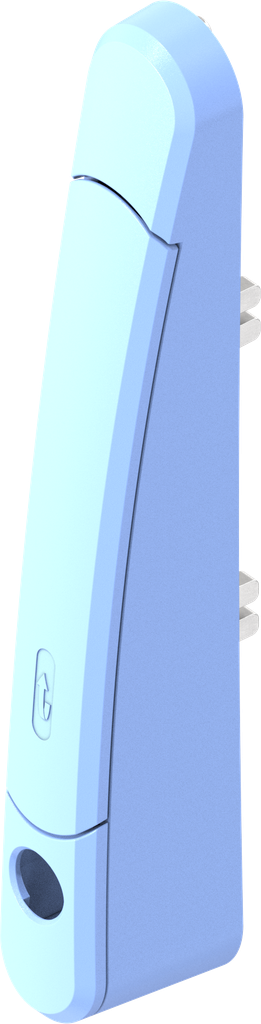

Cierre de palanca para área de doblez estrecha, poliamida GF azul claro; 1390-U1-DP
para módulos con cilindro perfilado, cilindros redondos y insertos
No hay artículos en stock, consulte disponibilidad
Ventajas del producto:
- zweizügiger Hebelgriff
- variable Positionierung der Anschlussstangen passend zur Scharnierbefestigung
- kleines Lochbild durch außenliegende Griffmechanik
- innovative neue preisgünstige Technik
- ansprechendes Design
- ermöglicht schmale Verkantung 33 x 25 mm bzw. 37 x 25 mm für mehr lichte Weite
- Patentgeschützt!
Nota del producto:
Verfahrweg der Stangen ist zweizügig

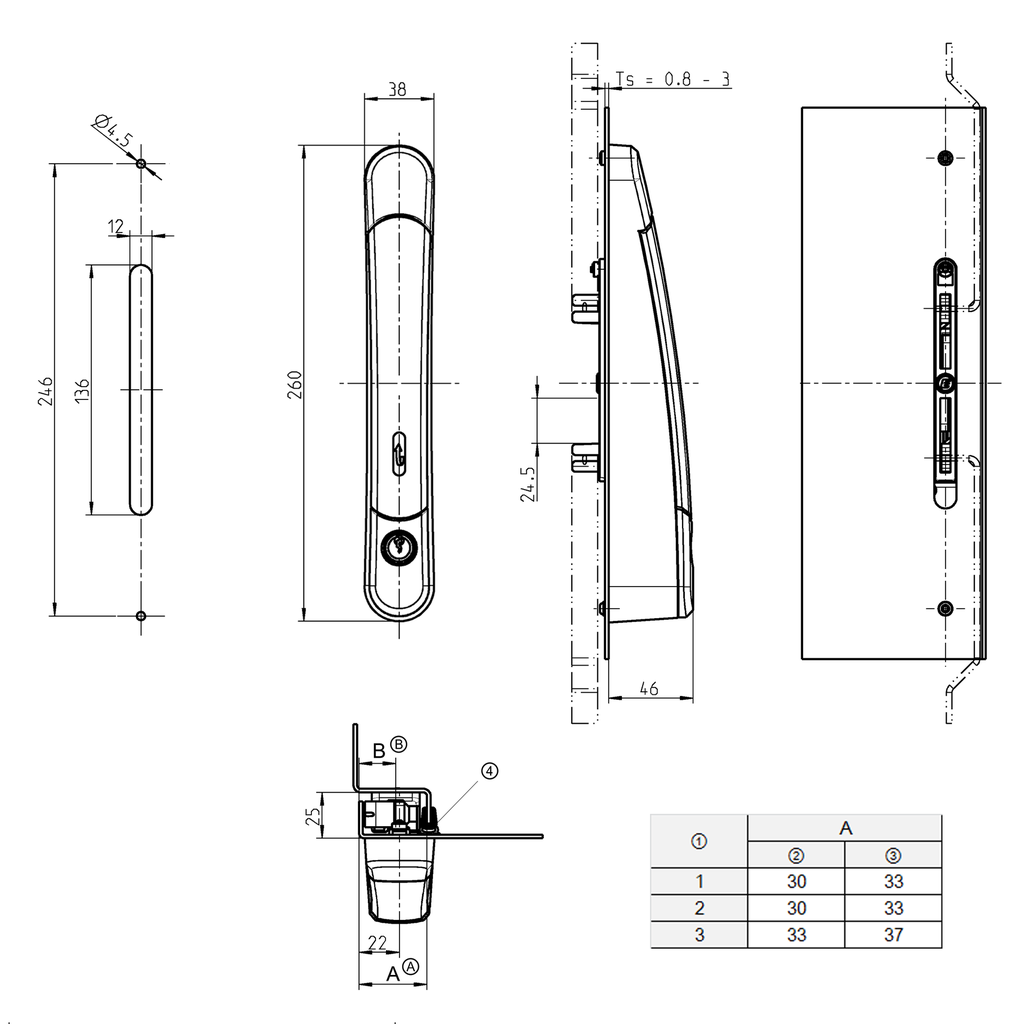

Ⓐ = Die Werte in der Tabelle bei Maß A mit Dichtung beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei Maß A.
Ⓑ = Das Maß B sollte den gleichen Wert haben wie das Befestigungsmaß des Scharnierbocks, wenn die Tür rechts / links und wendbar sein soll. Maß B abhängig von dem einzusetzenden Scharnier.
① = Verschlussart
② = ohne Dichtung
③ = mit Dichtung
④ = Dichtungs-Beispiel: 1011-10
⑤ = Dichtung und Dichtstück mit „Bauch“ werden bei dem Einbau nicht verwendet
⑥ = variable Stangenaufnahme
Nota sobre el montaje:
Achtung:Baustein ASSA-Zylinder, Kaba-Zylinder und Druckknopf sind nicht einbaufähig!
Referencia interna:
1390-U1-DP
Código de barras:
1390-U00001-00000DP
Tipo de producto:
maneta giratoria, cierre de maneta
Programa:
1390
Material del módulo :
poliamida GF
Acabado del módulo:
azul claro
Medida A, variable:
25 mm
Número de posibles puntos de cierre:
2 puntos, 4 puntos, más de 4 puntos disponible bajo pedido
Number of Locking:
un cierre
Artículo protegido por los derechos de propiedad intelectual:
Sí
Posición de montaje :
fuera de la junta
Para área de doblez estrecha:
Sí
Tipo de asa:
cierre de maneta
Con control de varillas/conexión de varillas integrados:
Sí
Adecuado para puertas con un espesor desde:
0.80 mm
Adecuado para puertas con un espesor de hasta:
3 mm
Técnica de componente de cierre:
cilindro perfilado con tapa, A=30; montaje en el tirador,bombín con tapa; montaje en el tirador,inserto con tapa; montaje en el tirador
Altura de maneta giratoria delante de la puerta:
46 mm
Longitud de maneta giratoria:
260 mm
Puerta giratoria / reversible:
Sí
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
conexión de varillas integrada
