Varilla plana con entalladura para área de doblez estrecha, abajo, acero galvanizado
Cierre de palanca para área de doblez estrecha, poliamida GF plateado metálico

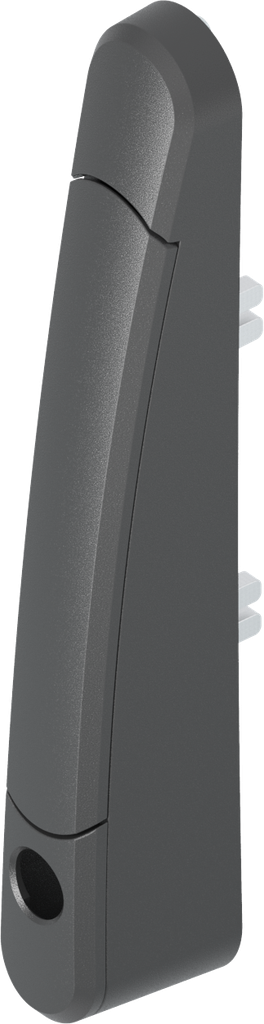

Cierre de palanca para área de doblez estrecha, poliamida GF negro; 1390-U1
para módulos con cilindro perfilado, cilindros redondos y insertos
Ventajas del producto:
- maneta bi-direccional
- permite una posición variable para el control de varilla adecuado a la fijación de la bisagra
- la maneta permite tener solo un pequeño corte debido a la mécanica de la maneta posicionada al exterior
- técnica nueva, innovador y a buen precio
- diseño atractivo
- permite pequeñas áreas de doblez 33 x 25 mm o 37 x 25 mm
- protegido por patente
Nota del producto:
el movimiento de las varillas es unidireccional
Ⓐ = Los valores indicados en la tabla para medida A con junta se refieren a la junta 1011-10. Con otras juntas se desprenden otros valores para la medida A.
Ⓑ = La medida B tendrá que tener el mismo valor que la dimensión de fijación del bastidor de la bisagra, si la puerta se utiliza a la derecha o a la izquierda. La medida B dependerá de la bisagra utilizada.
① = tipo de cierre
② = sin junta
③ = con junta
④ = ejemplo de junta: 1011-10
⑤ = la junta y el marco de junta con "barriga" no se utilizarán en el montaje
⑥ = control de varilla variable
Nota sobre el montaje:
atención:No pueden utilizarse los módulos para cilindro ASSA, KABA y el botón a presión.
Referencia interna:
1390-U1
Código de barras:
1390-u00001-0000000
Tipo de producto:
maneta giratoria, cierre de maneta
Programa:
1390
Página de catálogo:
3FA-150
Material del módulo :
poliamida GF
Acabado del módulo:
negro
Medida A, variable:
25 mm
Número de posibles puntos de cierre:
2 puntos, 4 puntos, más de 4 puntos disponible bajo pedido
Number of Locking:
un cierre
Artículo protegido por los derechos de propiedad intelectual:
Sí
Posición de montaje :
fuera de la junta
Para área de doblez estrecha:
Sí
Tipo de asa:
cierre de maneta
Con control de varillas/conexión de varillas integrados:
Sí
Adecuado para puertas con un espesor desde:
0.80 mm
Adecuado para puertas con un espesor de hasta:
3 mm
Técnica de componente de cierre:
cilindro perfilado con tapa, A=30; montaje en el tirador,bombín con tapa; montaje en el tirador,inserto con tapa; montaje en el tirador
Altura de maneta giratoria delante de la puerta:
46 mm
Longitud de maneta giratoria:
260 mm
Puerta giratoria / reversible:
Sí
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
conexión de varillas integrada
