aluminio anodizado
acero inoxidable AISI 304 caído y volado
Ventajas del producto:
The swinghandle has successfully passed the RC2 DIN EN 1630 test The test protection class IK 10 according to DIN EN 50102 was successfully passed Integrated scratch protection prevents surface damage (handle / dish)Nota del producto:
RC2 DIN EN 1630 is achieved by profile half-cylinder according to DIN EN 18252-BZ or DIN EN 1303 with resistance class 2 with protection against drilling and pulling. The profile half-cylinder should be certified and monitored by PIV CERT or alternatively by a certifying body according to DIN EN ISO/IEC 17065. Note: Without profile half cylinder opening is only possible with key 1004-44-01AA. Profile half cylinder: 40 mm and 45 mm; set locking cam to 6 or 7 o'clock. At 3 or 5 o'clock no push-to-close Sealable: Yes Application range: Indoor and outdoor at -30°C up to +80 °C Release: By applying a 3 - 3.6 V DC signal Wake-up function: Yes, by push button Indicator: via LED Remote monitoring: via built-in reed switch Closing: Press the handle into the recess until the locking mechanism engages. Emergency opening: optionally with 40 mm or 45 mm profile half-cylinder Ts > 6 mm – 8 mm upon request A reed contact can be used to detect whether the handle is open. The push button can be used for interaction in any form, as can the LED for indication in any manner This swivel handle can be retrofitted with a locking cylinderNota sobre el montaje:
In case of mechanical and the electromechanical version, only the profile half cylinder according to DIN EN 18252 and DIN EN 1303 can be used.
Referencia interna:
1317-U50
Normas:
clase de protección IP 65, DIN EN 1630 clase RC2 / WK2 (resistencia), DIN EN 50102 - IK10 (resistencia al impacto), DIN EN 61373 (ensayo de vibración y choques)
Código de barras:
1317-U00050-0000000
Tipo de producto:
maneta giratoria, cierre de maneta
Programa:
1317

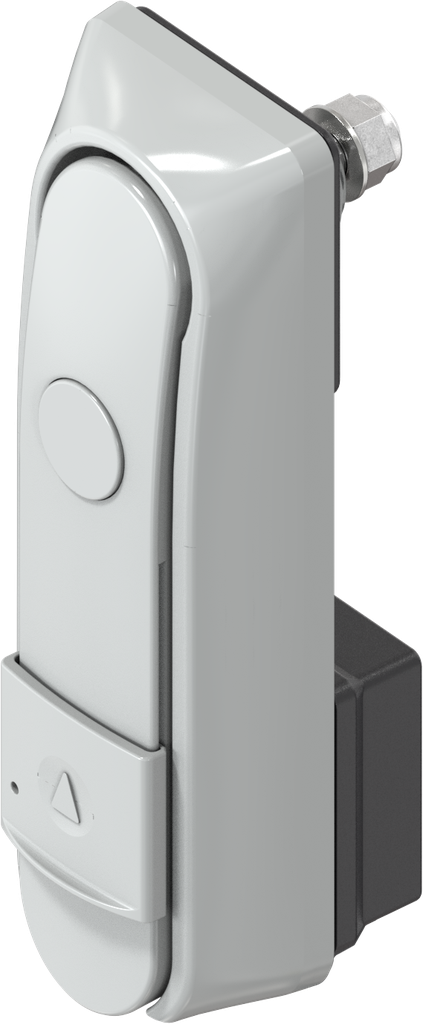

Material del módulo :
zamak
Acabado del módulo:
recubierto de polvo gris RAL 7038
Doblez variable:
Sí
Número de posibles puntos de cierre:
1 punto, 2 puntos, 3 puntos
Number of Locking:
un cierre y versión electromecánica
Attachment of the trough:
tapa atornillable IP 65
Posición de montaje :
dentro de la junta
Apertura electromecánica :
3 - 3,6 V
Junta inyectada:
Sí
Tipo de asa:
maneta giratoria
Protección integrada contra arañazos:
Sí
Apertura de emergencia:
Sí
Adecuado para puertas con un espesor desde:
1.50 mm
Adecuado para puertas con un espesor de hasta:
6 mm
Precintable:
Sí
Comprobación según RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Sí
Comprobación del grado de protección IK 10 según el ejemplo de DIN EN 50102:
Sí
Cierre:
cilindro perfilado A=30,cilindro perfilado A=35
Tapa de cierre:
Sí
Llave extraíble:
llave extraíble en cualquier posición del asa
Ensayo de vibraciones y choques según DIN EN 61373:
Sí
Altura de maneta giratoria delante de la puerta:
34 mm
Longitud de maneta giratoria:
165 mm
Puerta giratoria / reversible:
Sí
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
lengüeta
