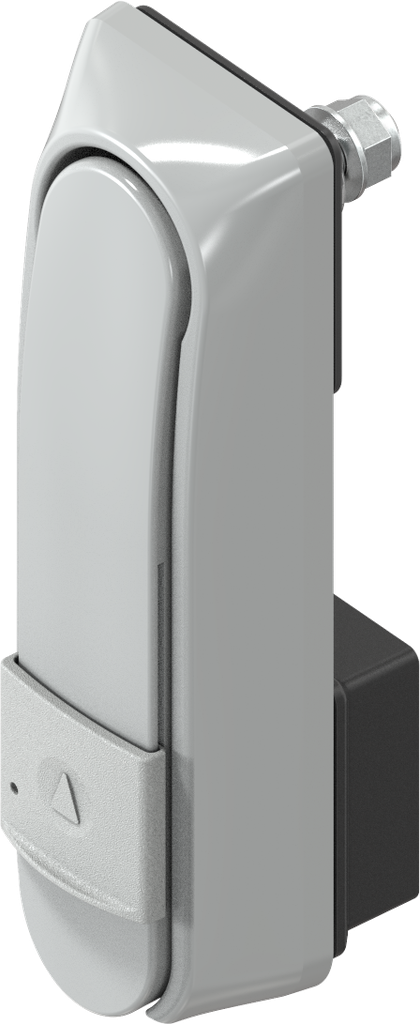

Maneta giratoria "corta" con RC2 para tipo KABA 1514, zamak recubierto de polvo gris RAL 7038; 1317-U158-BO
para lengüeta
Ventajas del producto:
- The swinghandle has successfully passed the RC2 DIN EN 1630 test
- The test protection class IK 10 according to DIN EN 50102 was successfully passed
- Integrated scratch protection prevents surface damage (handle / dish)
Nota del producto:
RC2 DIN EN 1630 is achieved by profile half-cylinder according to DIN EN 18252-BZ or DIN EN 1303 with resistance class 2 with protection against drilling and pulling.
The profile half cylinder should be certified and monitored by PIV CERT or alternatively by a certification body according to DIN EN ISO/IEC 17065.
Note: Without profile half cylinder opening is only possible with key 1004-44-01AA.
Profile half cylinder: 40 mm and 45 mm; Set locking cam to 6 or 7 o'clock. At 3 or 5 o'clock no push-to-close.
Sealable: yes
Ts > 6 mm - 8 mm on request
Nota sobre el montaje:
In case of the mechanical and the electromechanical model, only type KABA 1514 can be used.
Referencia interna:
1317-U158-BO
Normas:
clase de protección IP 65, DIN EN 1630 clase RC2 / WK2 (resistencia), DIN EN 50102 - IK10 (resistencia al impacto), DIN EN 61373 (ensayo de vibración y choques)
Código de barras:
1317-u00158-00000BO
Tipo de producto:
maneta giratoria, cierre de maneta
Programa:
1317
Página de catálogo:
3AB-180
Material del módulo :
zamak
Acabado del módulo:
recubierto de polvo gris RAL 7038
Doblez variable:
Sí
Número de posibles puntos de cierre:
1 punto, 2 puntos, 3 puntos
Attachment of the trough:
tapa atornillable IP 65
Posición de montaje :
dentro de la junta
Junta inyectada:
Sí
Tipo de asa:
maneta giratoria
Protección integrada contra arañazos:
Sí
Adecuado para puertas con un espesor desde:
1.50 mm
Adecuado para puertas con un espesor de hasta:
6 mm
Precintable:
Sí
Comprobación según RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Sí
Comprobación del grado de protección IK 10 según el ejemplo de DIN EN 50102:
Sí
Cierre:
KABA type 1514
Llave extraíble:
llave extraíble en cualquier posición del asa
Ensayo de vibraciones y choques según DIN EN 61373:
Sí
Altura de maneta giratoria delante de la puerta:
34 mm
Longitud de maneta giratoria:
165 mm
Puerta giratoria / reversible:
Sí
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
lengüeta
