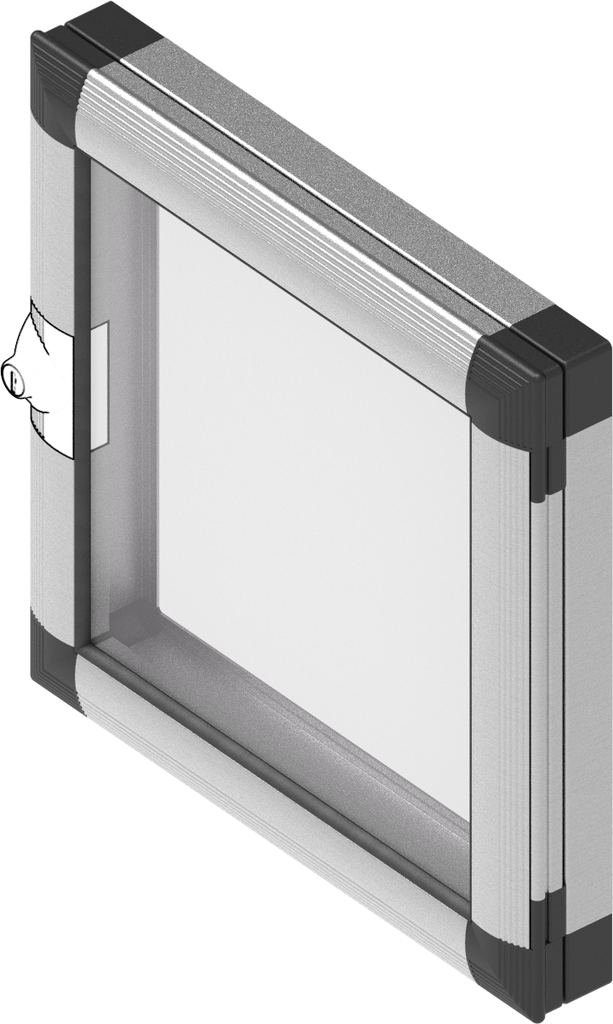

Nota del producto:
1 = altura en mm
2 = anchura en mm
3 = número de cerraduras
4 = número de bisagras
5 = los tamaños encuadrados pueden entregarse también con cristal de seguridad
Para su fijación usar perforación con rosca M5 en el dorso del marco.
Como alternativa, también existe la posibilidad de fijación por delante.
cristal de policarbonato o cristal de seguridad bajo pedido
Las dimensiones de la ventana para el uso de cristal de seguridad pueden verse en la tabla.
medidas exteriores de la ventana:
altura de 300 hasta 2000 mm
anchura de 200 hasta 1000 mm
altura = lateral del cierre o lateral de la bisagra
pared posterior de 3,5 hasta 4 mm posible
montaje por simple encajado
pared posterior, tamaño H menos 62 mm o B menos 62 mm
Nota sobre el montaje:
atención:el par de torsión máximo del tornillo en la rosca es de 3 Nm
Ejemplo de solicitud/cálculo:
Por favor indique el cierre por separado.
Si desea una ventana ensamblada con las medidas H = 750 mm y B = 520 mm, así como el tipo de cierre "inserto doble barra 3 mm",
por favor pida:
una ventana 1210-U (altura) - (anchura) = 1210-U 750-520 + 1215-U2-U327
número de cierres y bisagras:
El número se define según las medidas elegidas.
Para definir el número hay que redondear hacia la centena próxima en mm. El cuadro indica las cantidades de correspondientes.
En la lista de precios se utiliza el mismo sistema.
explicación para establecer el número de cierres y bisagras
ejemplo ventanas: referencia 1210-U 750-520, 800-600, 1 cierre y 2 bisagras
