Control de varillas para varillas planas, zamak y acero galvanizado
Maneta giratoria de doble cilindro con función para 1 persona autorizada, poliamida GF negro
Varilla plana L = 1101 - 1200 mm, derecha, acero galvanizado; 1121-U147-08
No hay artículos en stock, consulte disponibilidad

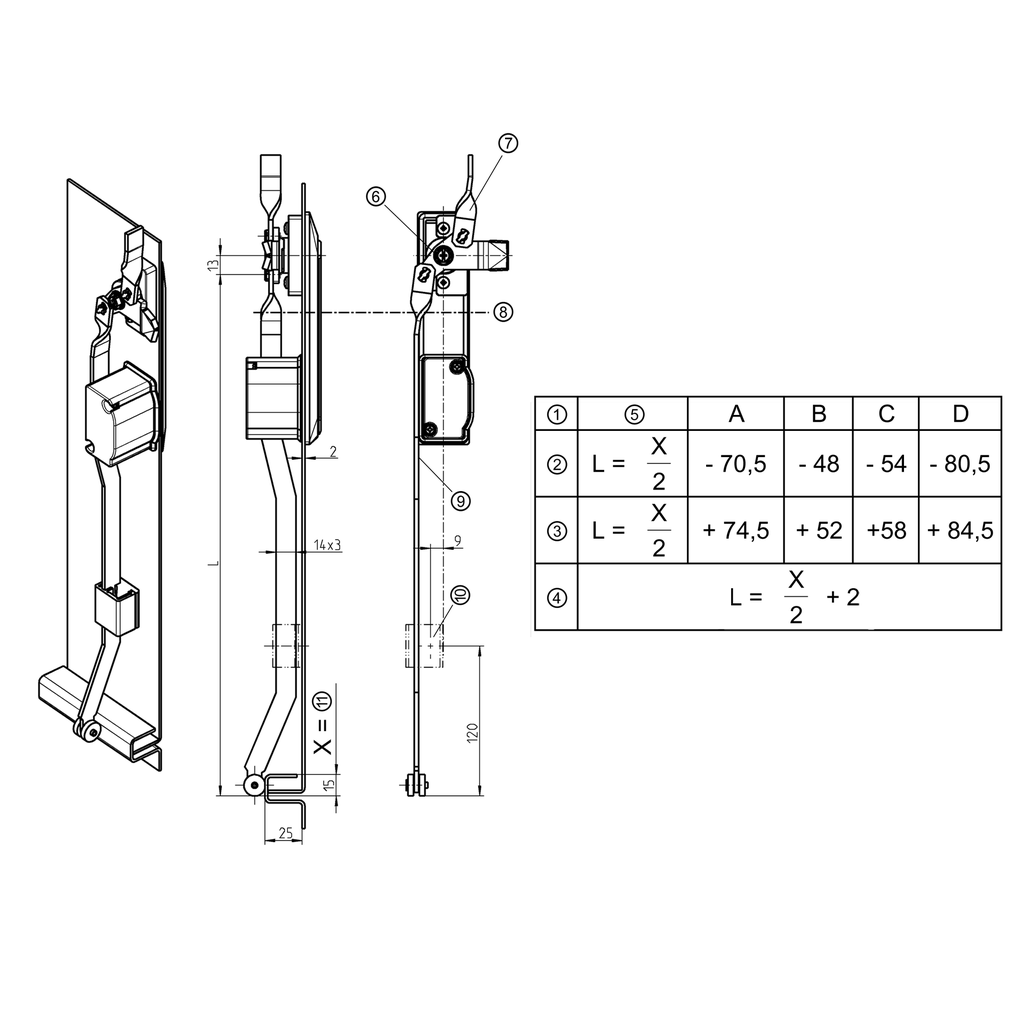

Nota del producto:
① = cálculo de la longitud de varilla L
② = varilla superior
③ = varilla inferior
④ = punto de rotación = centro puerta: longitud de la varilla superior e inferior iguales
⑤ = fórmula
⑥ = punto de rotación
⑦ = varilla superior
⑧ = centro de puerta y altura del vano
⑨ = varilla inferior
⑩ = guía de varillas
⑪ = altura del vano
A =maneta giratoria de doble cilindro, programa 1125; maneta giratoria, programa 1151 página 3C-420; maneta giratoria, programa 1154 página 3C-280
B = maneta giratoria, programa 1153 página 3C-320; maneta giratoria, programa 1154 página 3C-220
C = maneta giratoria, programa 1154 página 3C-260
D = maneta giratoria de doble cilindro, programa 1225
Ts = 2 mm, otros espesores de puerta bajo pedido
Ejemplo de solicitud/cálculo:
referencia de una varilla plana con rolinas y una longitud de 1034 mm = 1121-U147-L 1034
Referencia interna:
1121-U147-08
Código de barras:
1121-U00147-0000008
Tipo de producto:
varilla
Programa:
1121
Material del módulo :
acero
Acabado del módulo:
galvanizado
Connecting rod position:
dentro de la junta, arriba o abajo
Posición de montaje :
dentro de la junta
Varilla plana dentro:
varilla plana con rolina para lengüeta
Medida L hasta:
1200 mm
Medida L desde:
1101 mm
No Specifications
Ver todos los productos
Aquí encontrará las fichas técnicas y los archivos CAD de este producto
