Varilla plana L = 1101 - 1200 mm, acero galvanizado
Varilla plana L = hasta 500 mm, izquierda, acero galvanizado

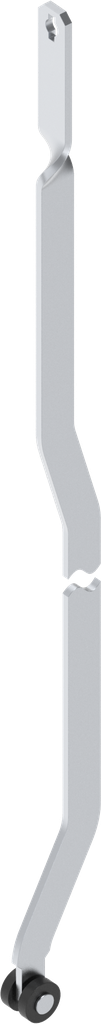

Varilla plana L = 1401 - 1500 mm, acero galvanizado; 1121-U145-11
No hay artículos en stock, consulte disponibilidad
Nota del producto:
① = Calculation of rod length L
② = Rod, top
③ = rod, bottom
④ = Centre of rotation at door centre, top and bottom same rod length
⑤ = Formula
⑥ = Centre of rotation
⑦ = Rod, top
⑧ = Door centre and clear height
⑨ = Rod, bottom
⑩ = Rod guide
⑪ = Clear height
A = Swinghandle program 1150 3C-120
B = Swinghandle program 1150 3C-120, Swinghandle program 1150 3C-140, Swinghandle program 1155 3C-620
C = Swinghandle program 1180 3E-320
D = Swinghandle program 1185 3E-520
E = Swinghandle program 2100 3H-320 and 3H-420
Ts = 2 mm, other door thicknesses on request
Ejemplo de solicitud/cálculo:
Order number for a flat rod with rollers and a length of 1034 mm = 1121-U145-L 1034
Referencia interna:
1121-U145-11
Código de barras:
1121-u00145-0000011
Tipo de producto:
varilla
Programa:
1121
Material del módulo :
acero
Acabado del módulo:
galvanizado
Connecting rod position:
dentro de la junta, arriba o abajo
Posición de montaje :
dentro de la junta
Varilla plana dentro:
varilla plana con rolina para lengüeta
Medida L hasta:
1500 mm
Medida L desde:
1401 mm
No Specifications
Ver todos los productos
Aquí encontrará las fichas técnicas y los archivos CAD de este producto
