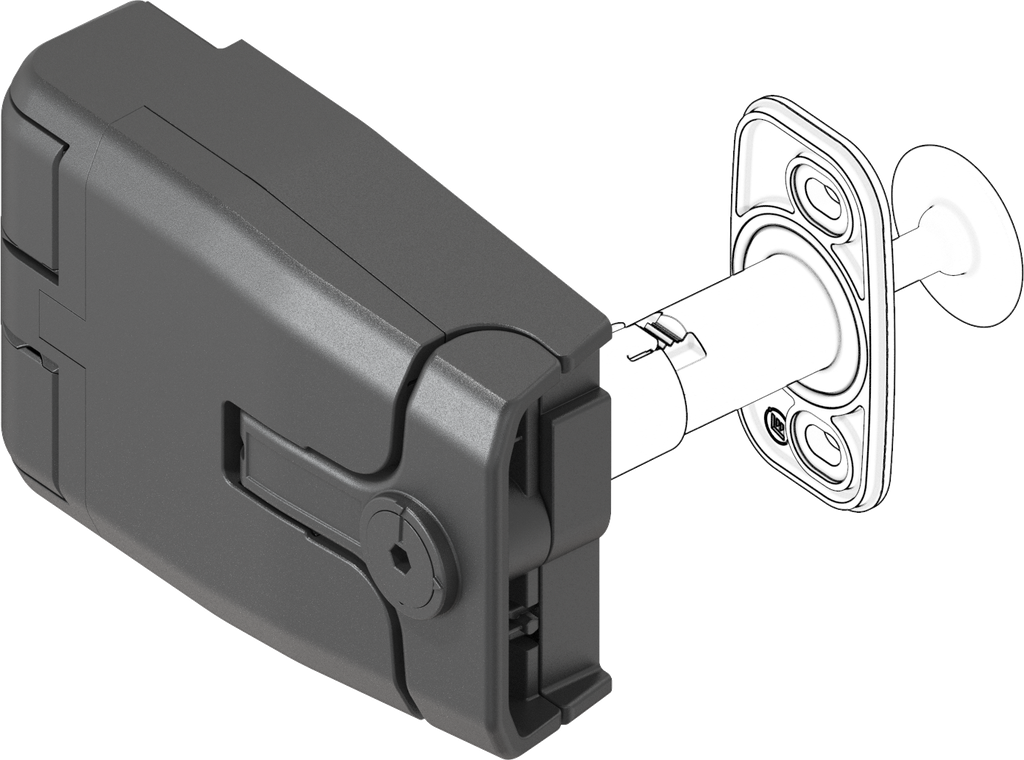

Bisagra de bloqueo sin alivio de presión inserto hexágono interior SW 4, poliamida GF negro
Varilla redonda L = 1000 mm, acero galvanizado
Bisagra de bloqueo con alivio de presión inserto hexágono interior SW 4, poliamida GF negro; 1091-U191
preparado para apertura de emergencia
Ventajas del producto:
- la presión de la puerta cerrada puede ser ajustada en 3 mm durante su funcionamiento
- el punto de rotación favorable permite fuerzas de accionamiento bajas con una compresión del empaque de 5 mm
- al desbloquear las manetas de ambos lados, la puerta / solapa es extraíble
- ajustes 3 D (compensación de tolerancia)
- la bisagra de desbloqueo puede ser instalada en una sola pieza con la puerta / solapa insertada
- doorstop libremente seleccionable
- bisagra, ángulo de apertura de 180°
- protegido por patente
- versión ATEX disponible bajo pedido
Nota del producto:
① = punto de rotación
② = tornillos, hexágono interior SW 4 para ajuste de altura; compresión ajustable en el bastidor
③ = vista sin tapones de tornillos
④ = corte delante
⑤ = corte detrás
Referencia interna:
1091-U191
Código de barras:
1091-U00191-0000000
Tipo de producto:
otro cierre
Programa:
1091
Material del módulo :
poliamida GF
Acabado del módulo:
negro
Artículo protegido por los derechos de propiedad intelectual:
Sí
Detachable:
sin necesidad de herramientas
Tipo de fijación en puerta:
atornillable desde fuera
Tipo de fijación en marco:
atornillable desde fuera
Tipo de fijación carcasa :
atornillable
Tipo de inserto:
hexágono interior SW 4
Posición de montaje :
fuera de la junta
Ajustable :
3D
Ángulo de apertura máx.:
180°
Cierre:
inserto
Tipo de armario :
armarios sencillos,armarios alineados con puerta sencilla
Posición de puerta:
interior
Tope de puerta :
Izquierda,Derecha
Pasador imperdible:
Sí
Tipo de cierre:
bisagra con función de cierre
No Specifications
