Inserto triángulo 6,5, poliamida 66 GF 50 negro
Cierre de compresión hexágono interior SW 5, zamak recubierto de polvo negro
Nota del producto:
El cierre de tracción giratorio ha sido diseñado contra vibraciones.
Dependiendo de la situación de montaje y las condiciones de utilización son necesarias pruebas específicas y/o medidas adicionales para su fijación.
Referencia interna:
1022-U84-IA
Normas:
clase de protección IP 65, DIN EN 61373 (ensayo de vibración y choques)
Código de barras:
1022-u00084-00000ia

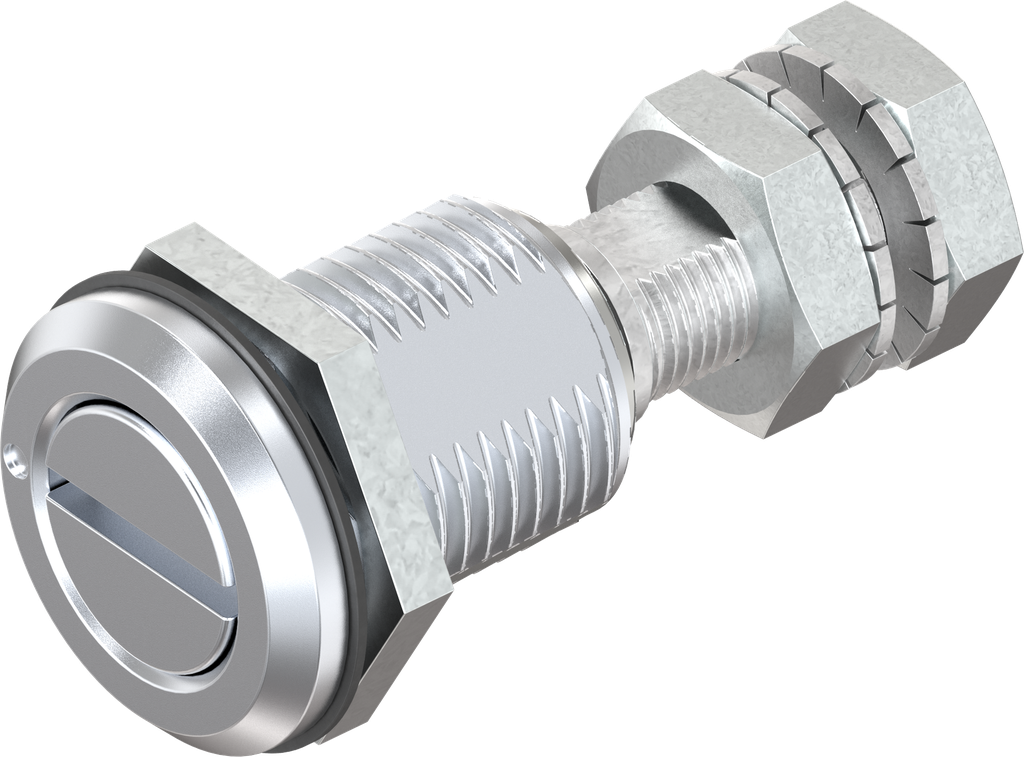

Tipo de producto:
Cuarto de vuelta
Programa:
1022
Página de catálogo:
1A-220
Material del módulo :
zamak
Acabado del módulo:
cromado
Número de posibles puntos de cierre:
1 punto
Tipo de fijación carcasa :
atornillable
Tipo de inserto:
ranura 1,5 x 3
Posición de montaje :
dentro de la junta
Housing Head Shape:
redonda
Housing Head Size:
21 x 3 mm
Medida de carrera completa:
19.50 mm
Valor de compresión :
6 mm
Adecuado para puertas con un espesor desde:
0.50 mm
Adecuado para puertas con un espesor de hasta:
12 mm
Cierre:
inserto
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
lengüeta
Tipo de cuarto de vuelta:
cierre de tracción giratorios con inserto
No Specifications
