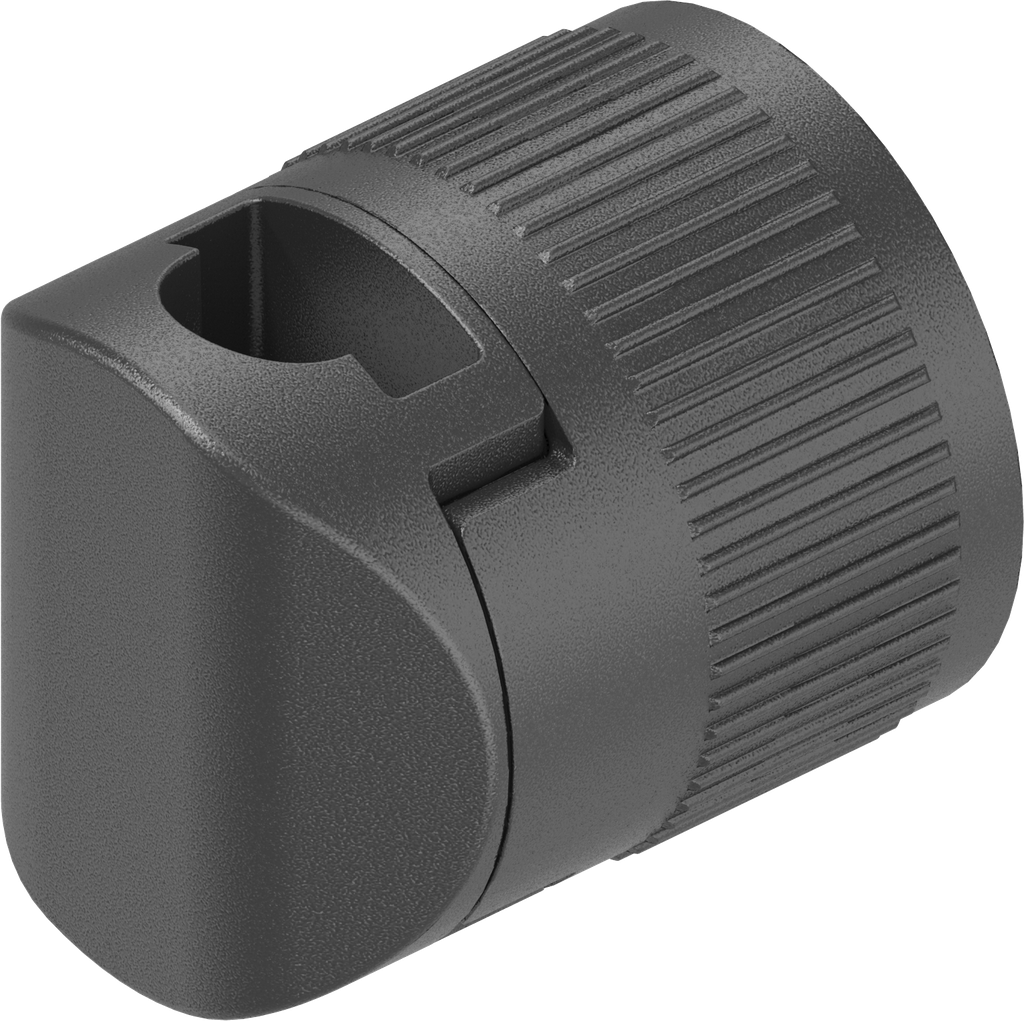

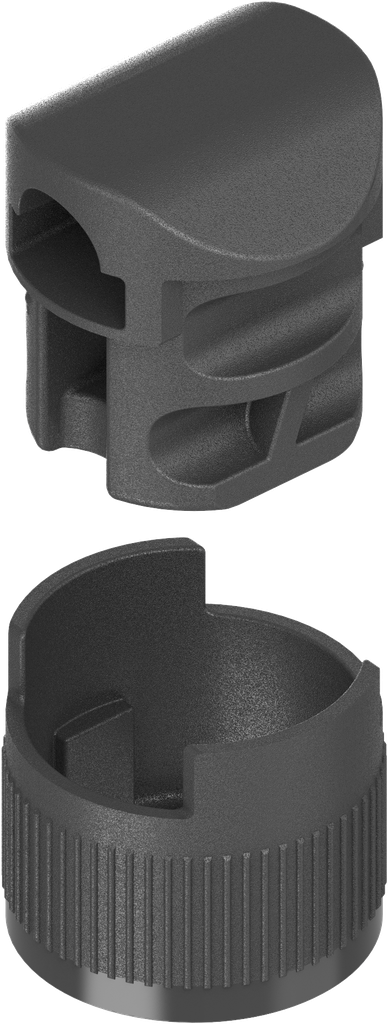

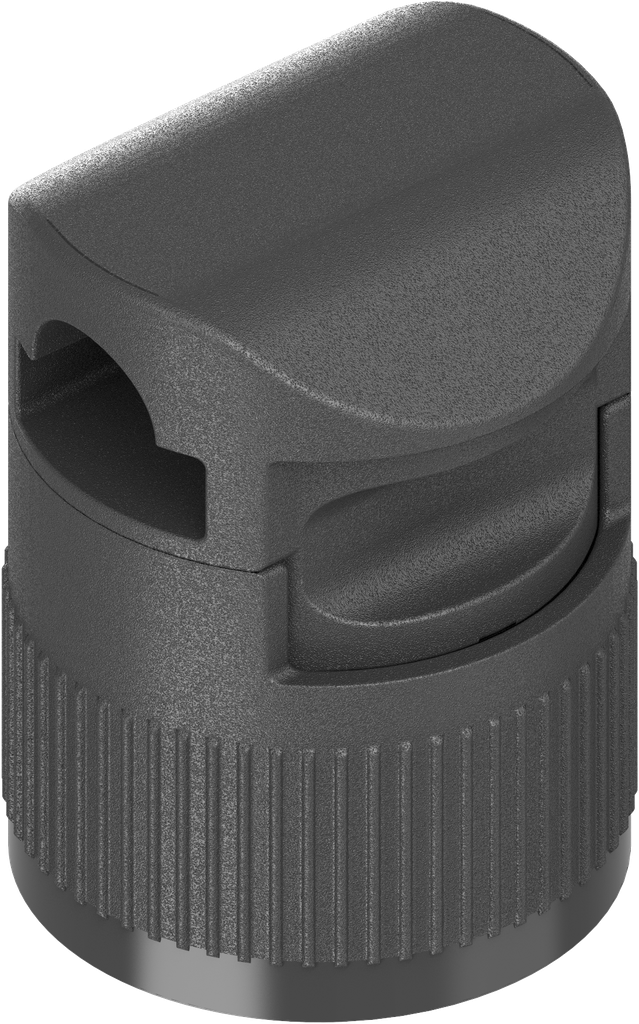

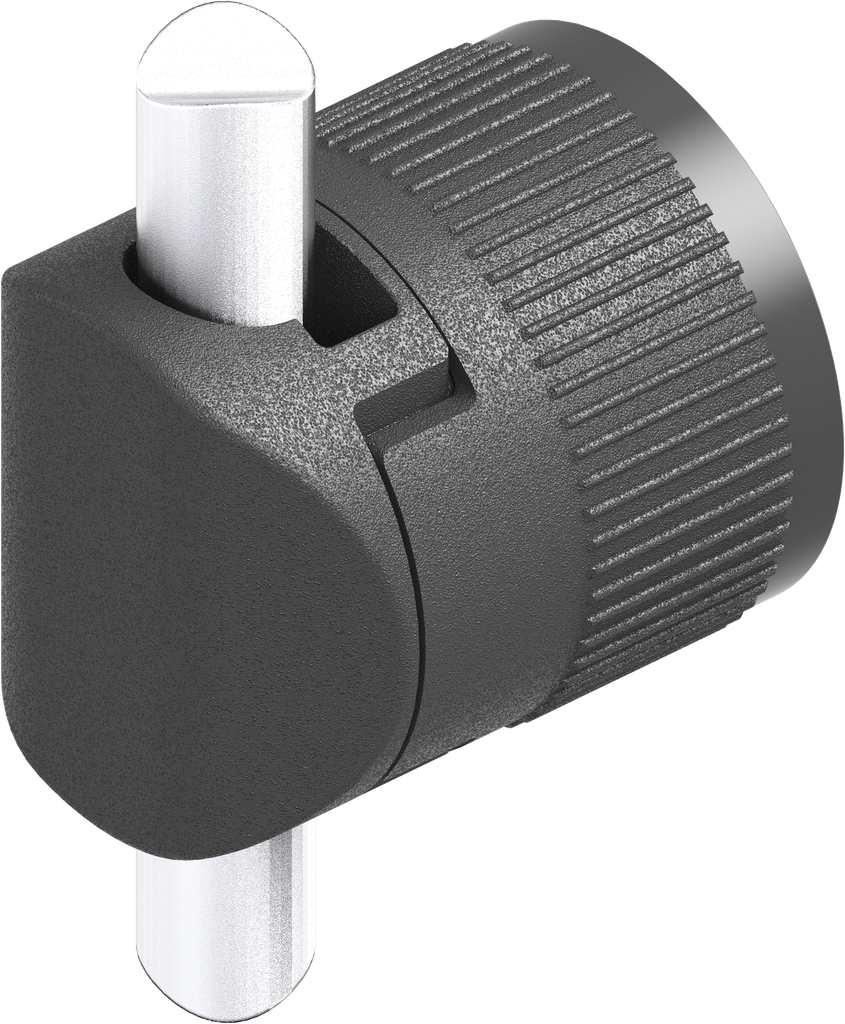

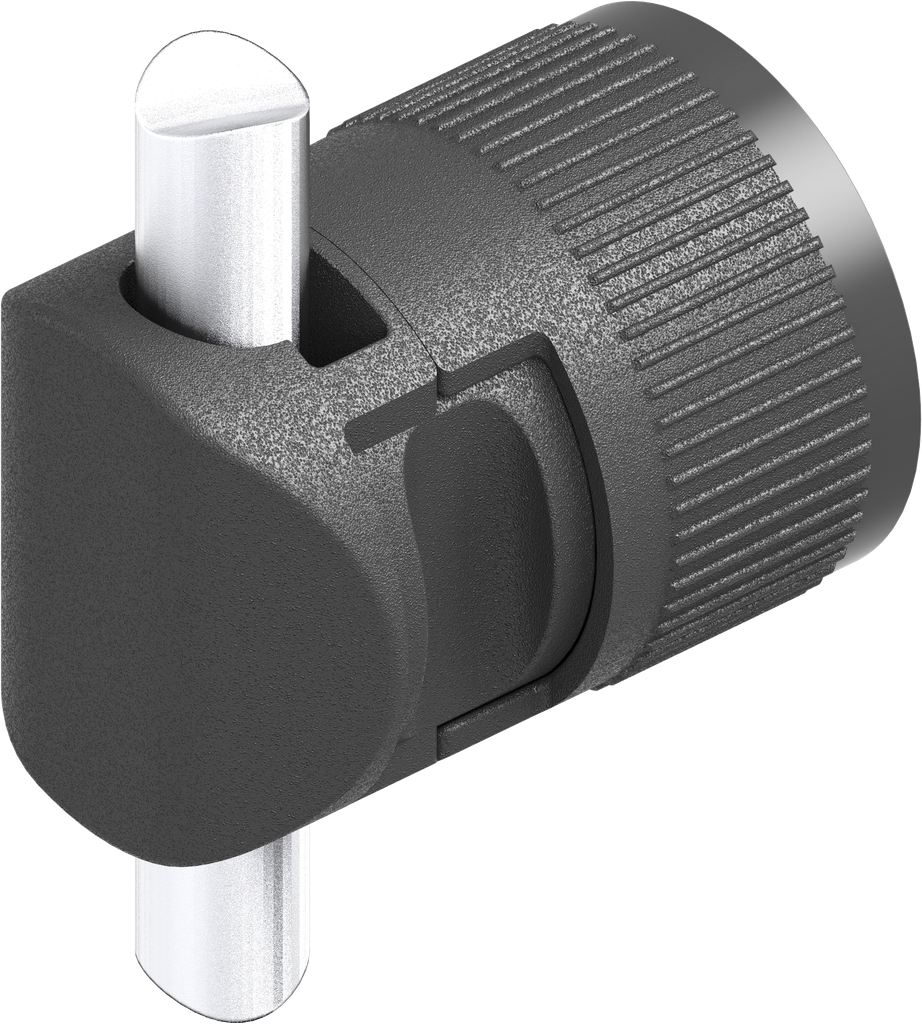

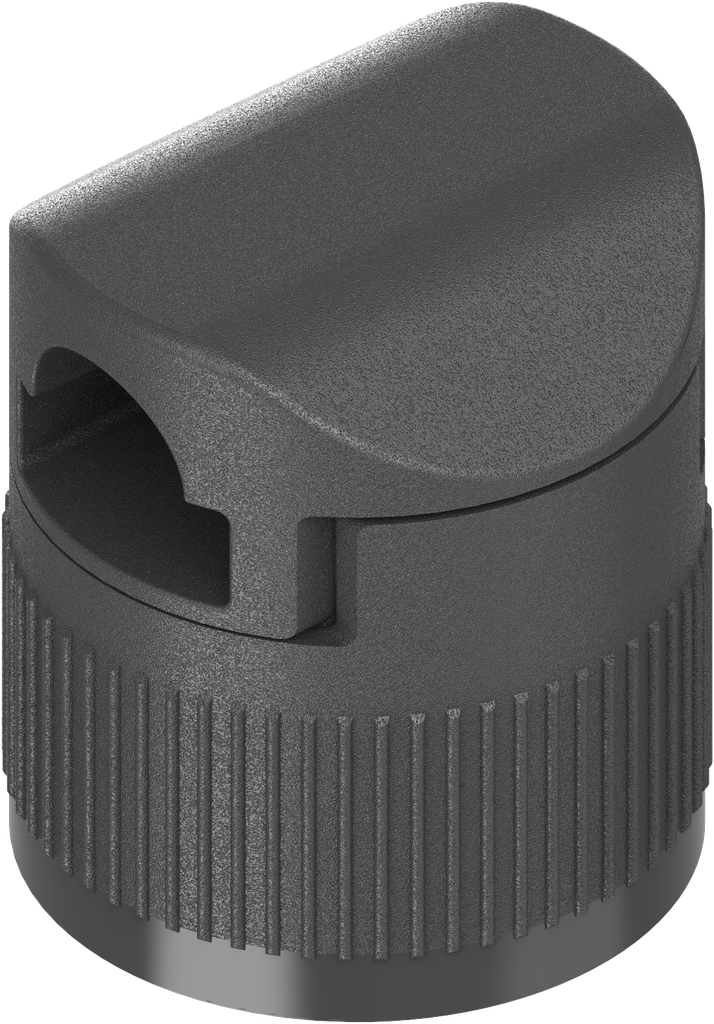

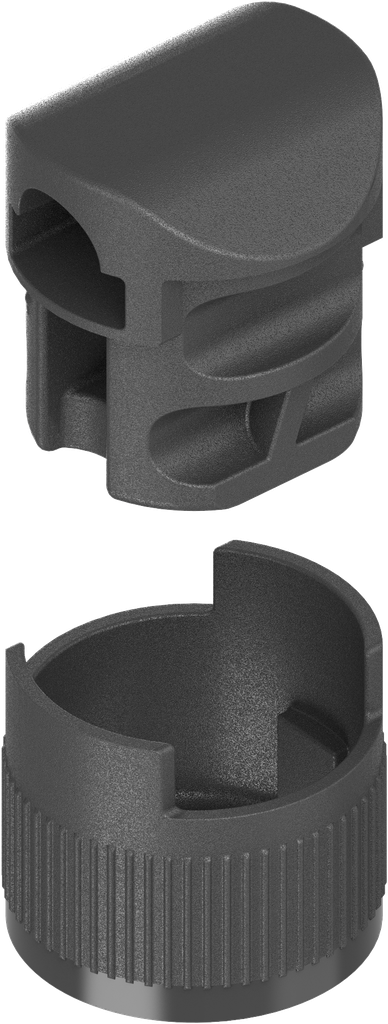

Guía de varillas para varilla plana 14 x 3 o varilla redonda 8 mm, poliamida negro
Soporte, acero bruto
Ventajas del producto:
Se puede utilizar esta guía de varillas con pernos soldables brutos o con recubierto de polvo. Puede omitirse el tapar los pernos roscados antes del recubrimiento de polvo, de este modo se obtendrá una optimización del proceso y un ahorro de costes.Nota sobre el montaje:

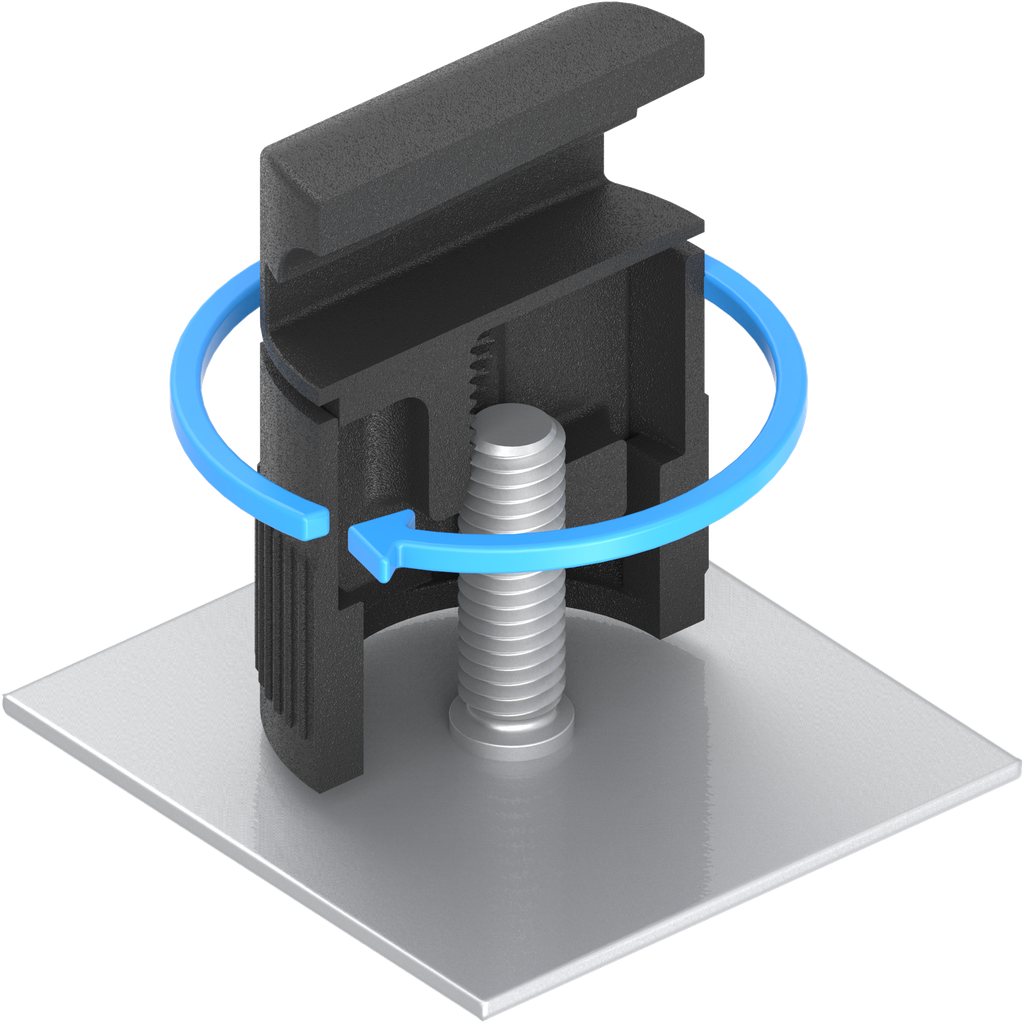

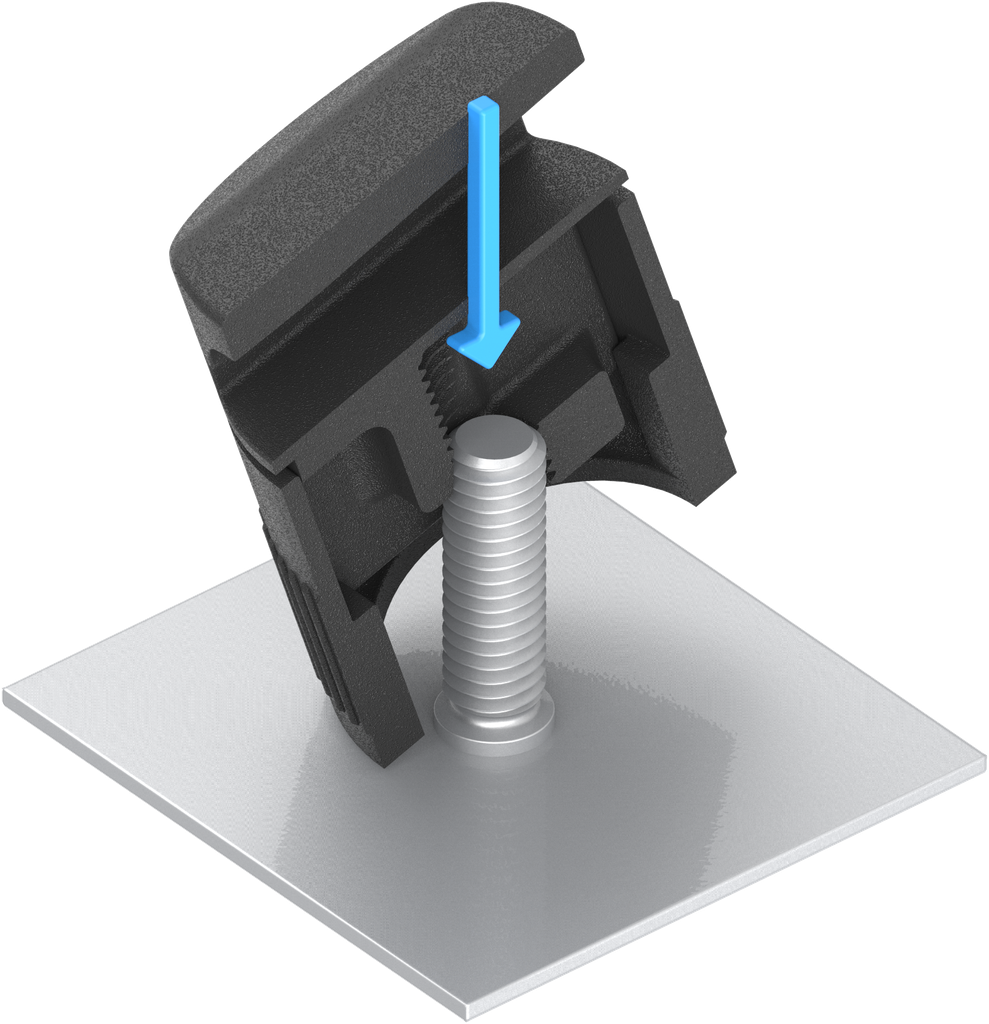

- Meter la guía de varillas sobre el perno soldable. (Así se reduce considerablemente el enroscado que requiere de mucho tiempo).

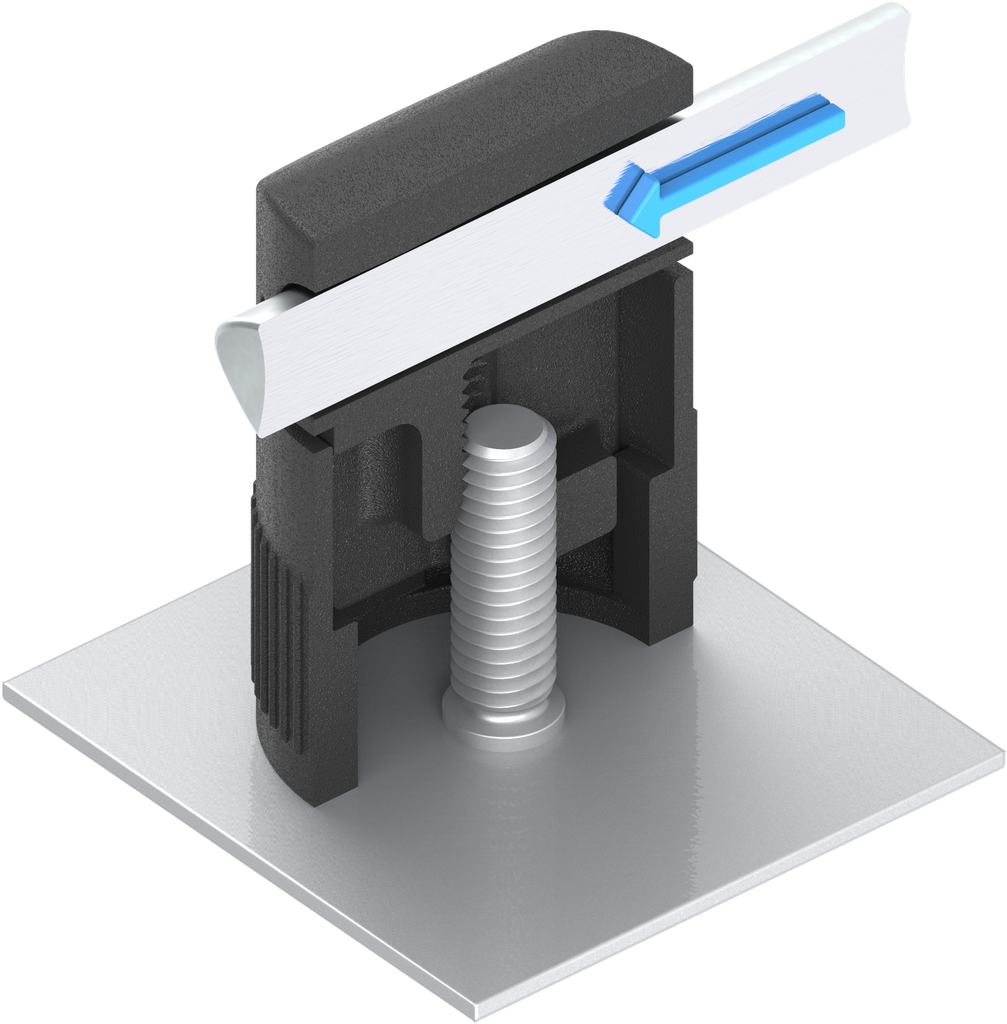

- Poner la guía de varillas en posición recta. Con este movimiento se enclipa notablemente y audiblemente y después se fija con pocas vueltas más.
- La guía de varillas está ya montada.
Comentario:

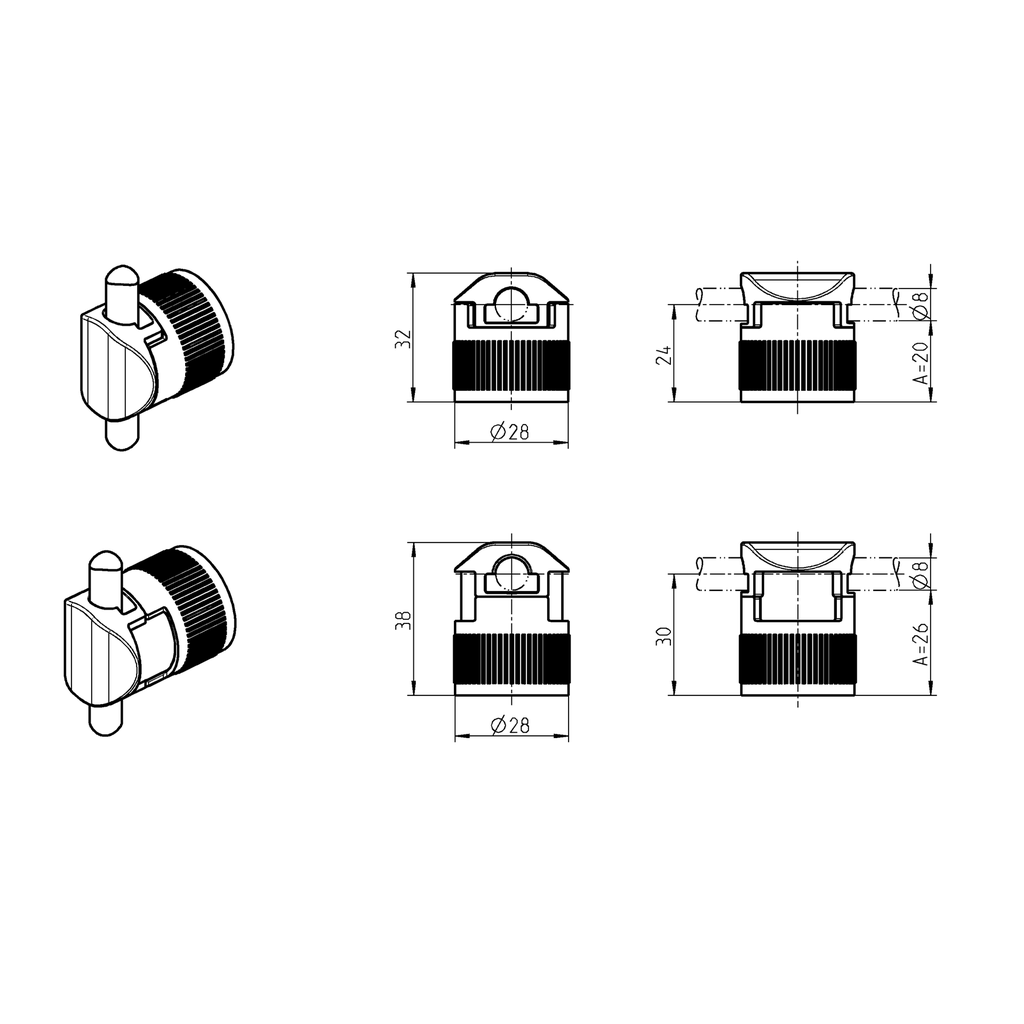

la guía de varillas es apta para A = 20, para perno soldable M6x16 y para A = 26, para perno soldable M6x20
Referencia interna:
1001-U47
Código de barras:
1001-U00047-0000000
Tipo de producto:
guía de varillas
Programa:
1001
Página de catálogo:
3ZC-210
Material del módulo :
poliamida GF
Acabado del módulo:
negro
Medida A:
A 20,A 26
Número de posibles puntos de cierre:
2 puntos, 3 puntos
Fijación de la guía de varillas:
perno soldable M6x20,perno soldable M6x16,perno soldable recubierto de polvo M6x16,perno soldable recubierto de polvo M6x20
Para varilla redonda Ø:
Ø8
Montaje:
montaje previo de la guía de varillas,guía de varillas enganchable / con fijación a presión
No Specifications
Ver todos los productos
Aquí encontrará las fichas técnicas y los archivos CAD de este producto
