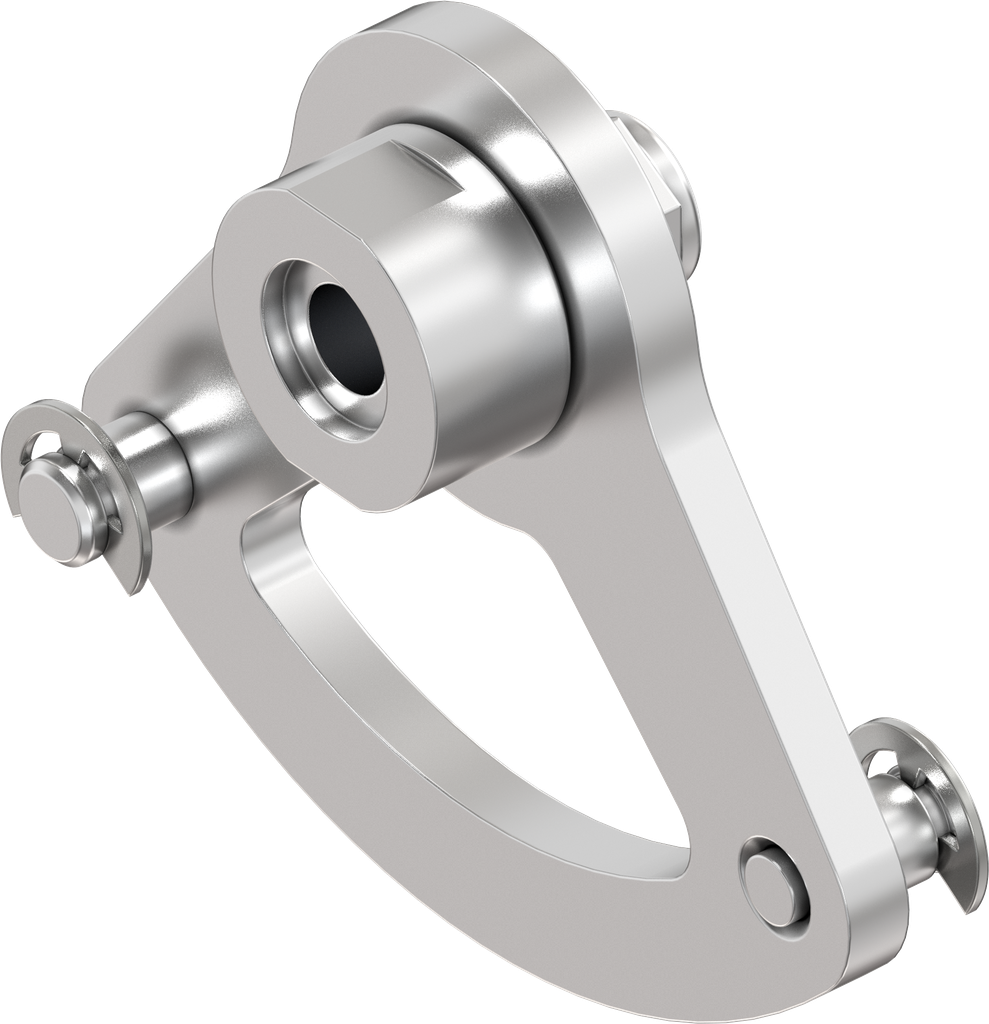

Balancín para unidad de esquina 1, acero inoxidable AISI 316 afilado; 1000-U995
en puertas con bisagras a la izquierda, punto de montaje superior
Ventajas del producto:
- Desviación en esquina utilizable en ambos lados
- Se puede utilizar para cierres adicionales en montaje transversal
- Gran comodidad de cierre
- ¡Protegido por patente!
Nota del producto:
A = Soporte para barra de unión con varios puntos de cierre en fila
B = Soporte para barra de unión con un punto de cierre
M = Punto de cierre central
Función:
M = Punto de cierre central
La ilustración muestra la configuración para una puerta con bisagras a la izquierda. En el caso de una puerta con bisagras a la derecha, hay que cambiar las palancas basculantes.
Nota sobre el montaje:
Desviador de esquina para pernos soldables M6x20
Referencia interna:
1000-U995
Código de barras:
1000-U00995-0000000
Tipo de producto:
Corner guide
Programa:
1000
Acabado:
afilado
Página de catálogo:
3ZD-230
Material del módulo :
acero inoxidable AISI 316
Adapter for connecting rod:
esquina de 90° para varillas planas / varillas
Connecting rod position:
dentro de la junta, arriba o abajo
Número de posibles puntos de cierre:
2 puntos, 4 puntos, más de 4 puntos disponible bajo pedido
Artículo protegido por los derechos de propiedad intelectual:
Sí
Posición de montaje :
dentro de la junta
Varilla plana fuera:
Flat rod individually by choice on request
Varilla plana dentro:
Connecting rod for compression latch system
Carrera del accionamiento:
18 mm de carrera
