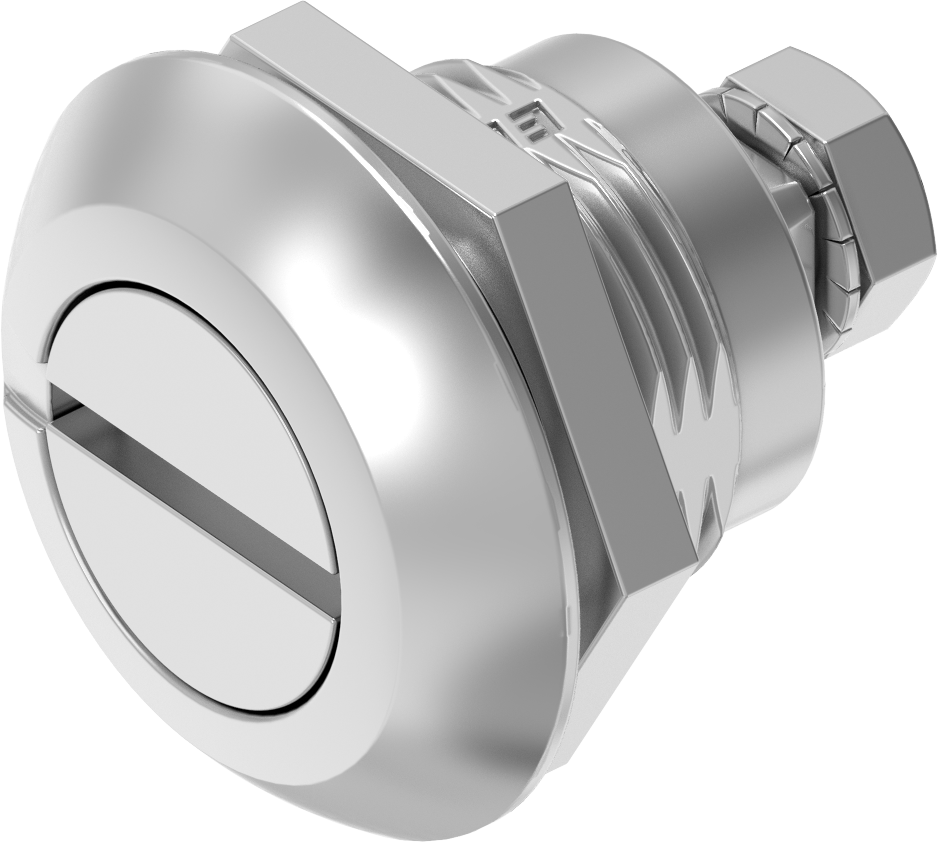

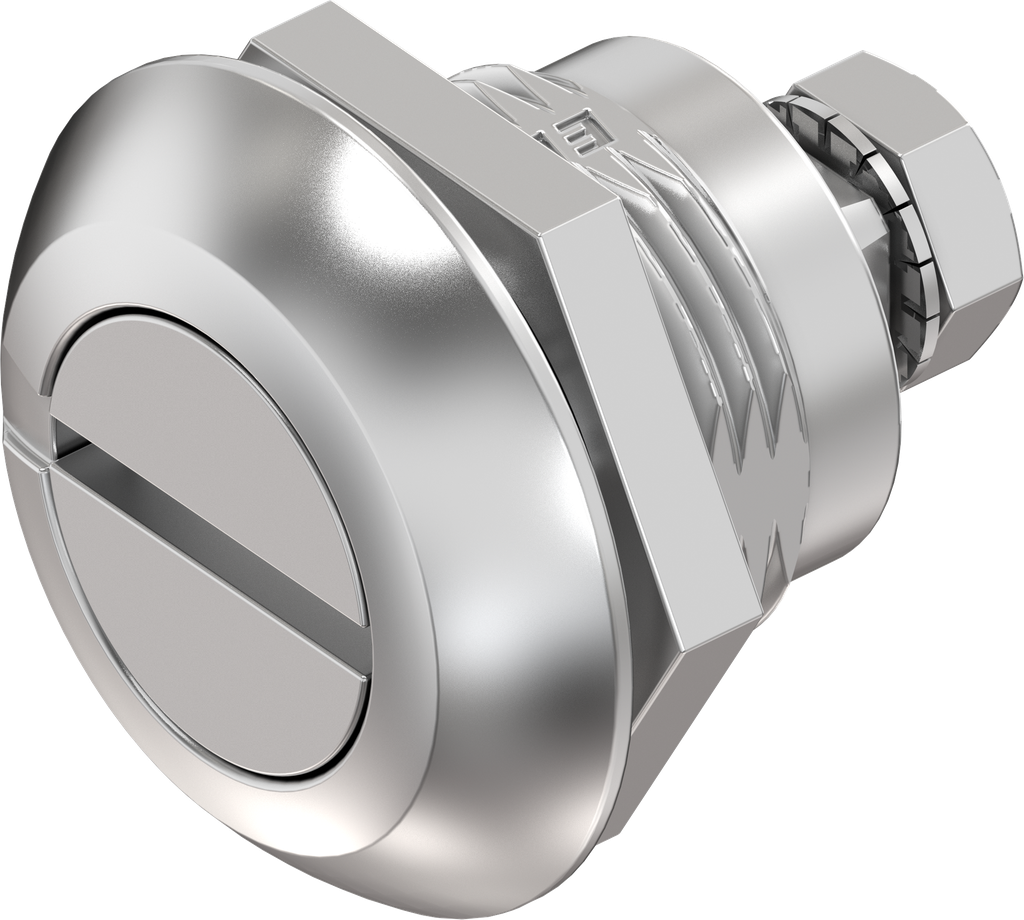

Cierre de compresión ranura 2 x 4, acero inoxidable AISI 316; 1000-U985-PH
con tuerca de acero inoxidable
Ventajas del producto:
- Compact design
- Compatible with other quarter turns with GH = 18 mm
- Fire protection according to DIN EN 45545-2 with E20
- Short housing GH = 18 mm
- Foamed sealing
- Standard cut out
Nota del producto:
The compression latch is designed to be vibration-proof as such. Depending on the installation location and operational conditions, specific checks are necessary and/or supplementary measures of fastening required.
Referencia interna:
1000-U985-PH
Normas:
clase de protección IP 65, DIN EN 45545-3 clase E60 (protección contra incendios), DIN EN 61373 (ensayo de vibración y choques), ⓘ Se probó un artículo del mismo tipo
Código de barras:
1000-U00985-00000PH
Tipo de producto:
Cuarto de vuelta
Programa:
1000
Página de catálogo:
1B-210
Material del módulo :
acero inoxidable AISI 316
Número de posibles puntos de cierre:
1 punto
Tipo de fijación carcasa :
atornillable
Tipo de inserto:
ranura 2 x 4
Posición de montaje :
dentro de la junta
Housing Head Shape:
redonda
Housing Head Size:
32 x 6 mm
Junta inyectada:
Sí
Medida de carrera completa:
18 mm
Valor de compresión :
4,5 mm
Adecuado para puertas con un espesor desde:
1.20 mm
Adecuado para puertas con un espesor de hasta:
8 mm
Cierre:
inserto
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
lengüeta
Tipo de cuarto de vuelta:
cierre de tracción giratorios con inserto
