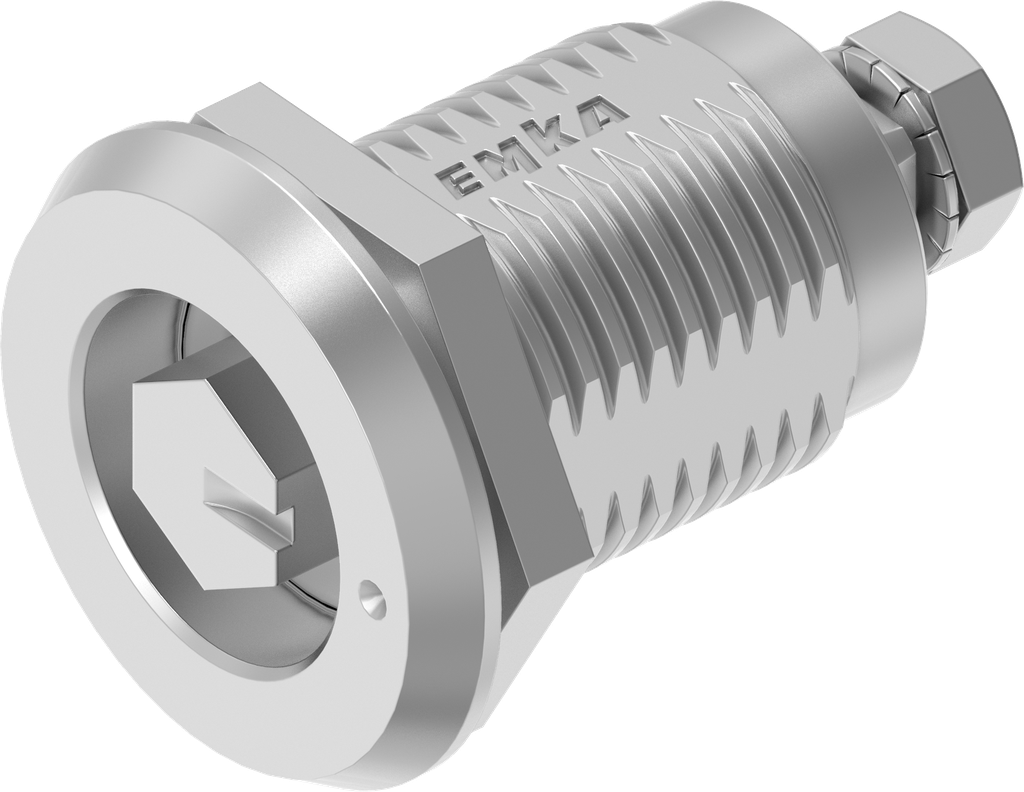

Cierre de compresión hexágono exterior SW 10, versión izquierda, acero inoxidable AISI 316; 1000-U869-LIPH
con tuerca de acero inoxidable
Este producto no tiene combinaciones válidas.
Nota del producto:
El cierre de tracción giratorio ha sido diseñado contra vibraciones.
Dependiendo de la situación de montaje y las condiciones de utilización son necesarias pruebas específicas y/o medidas adicionales para su fijación.
Referencia interna:
1000-U869-LIPH
Normas:
clase de protección IP 66, DIN EN 45545-3 clase E60 (protección contra incendios), DIN EN 61373 (ensayo de vibración y choques), ⓘ Se probó un artículo del mismo tipo
Código de barras:
1000-u00869-000liph
Tipo de producto:
Cuarto de vuelta
Programa:
1000
Página de catálogo:
1B-225
Material del módulo :
acero inoxidable AISI 316
Número de posibles puntos de cierre:
1 punto
Tipo de fijación carcasa :
atornillable
Tipo de inserto:
hexágono exterior SW 10
Posición de montaje :
dentro de la junta
Housing Head Shape:
redonda
Housing Head Size:
32 x 4 mm
Junta inyectada:
Sí
Medida de carrera completa:
31 mm
Valor de compresión :
6 mm
Adecuado para puertas con un espesor desde:
1.50 mm
Adecuado para puertas con un espesor de hasta:
20 mm
Cierre:
inserto
Tope de puerta :
Izquierda
Componentes del bloqueo:
lengüeta
Tipo de cuarto de vuelta:
cierre de tracción giratorios con inserto
