Conexión de varillas, acero inoxidable AISI 316

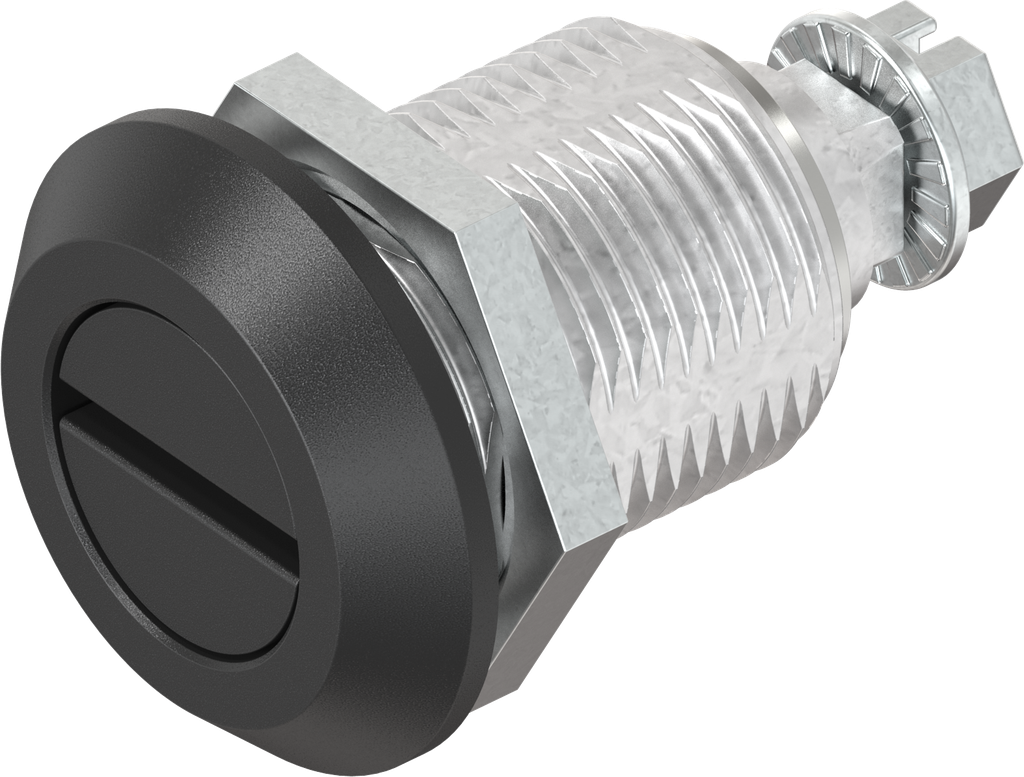

Cierre de compresión ranura 2 x 4, acero inoxidable AISI 316
Nota del producto:
El cierre de tracción giratorio ha sido diseñado contra vibraciones.
Dependiendo de la situación de montaje y las condiciones de utilización son necesarias pruebas específicas y/o medidas adicionales para su fijación.
Referencia interna:
1000-U777
Normas:
clase de protección IP 65, DIN EN 61373 (ensayo de vibración y choques)
Código de barras:
1000-U00777-0000000
Tipo de producto:
Cuarto de vuelta
Programa:
1000
Página de catálogo:
1B-220
Material del módulo :
zamak
Acabado del módulo:
recubierto de polvo negro
Número de posibles puntos de cierre:
1 punto
Tipo de fijación carcasa :
atornillable
Tipo de inserto:
ranura 2 x 4
Posición de montaje :
dentro de la junta
Housing Head Shape:
redonda
Housing Head Size:
32 x 6 mm
Junta inyectada:
Sí
Medida de carrera completa:
31 mm
Valor de compresión :
6 mm
Adecuado para puertas con un espesor desde:
1.50 mm
Adecuado para puertas con un espesor de hasta:
20 mm
Cierre:
inserto
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
lengüeta
Tipo de cuarto de vuelta:
cierre de tracción giratorios con inserto
No Specifications
Ver todos los productos
Aquí encontrará las fichas técnicas y los archivos CAD de este producto
