aluminio y acero inoxidable AISI 316
Lengüeta con conexión de varillas, acero galvanizado

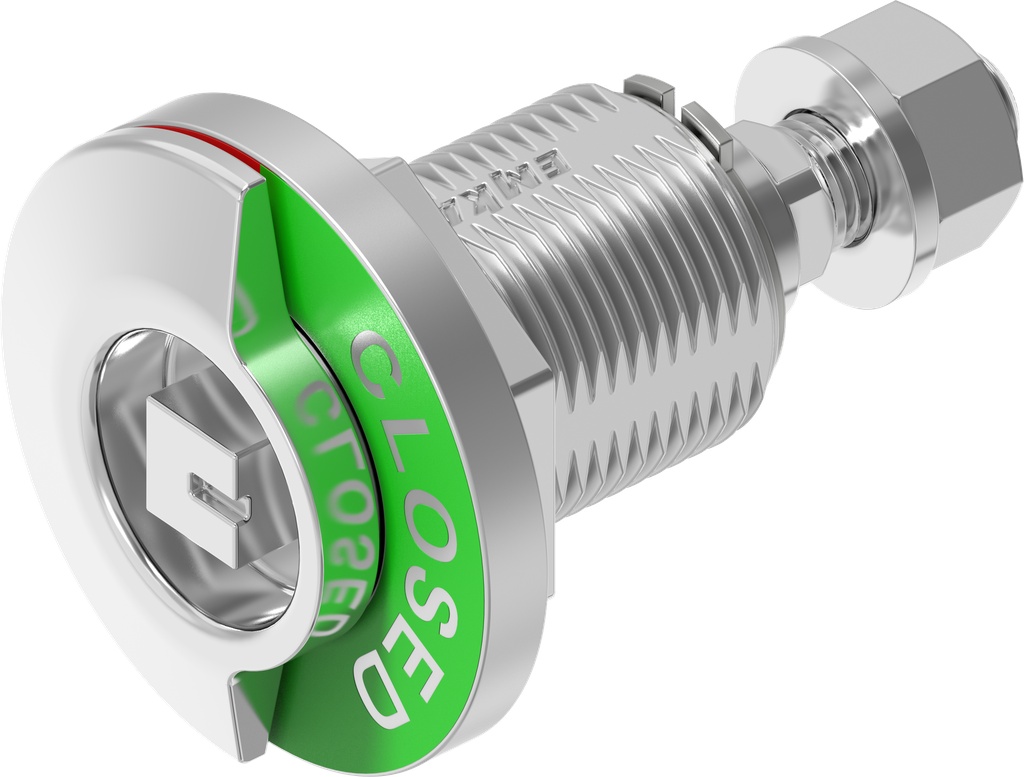

Cierre de compresión cuadradillo 8 con indicador OPEN - CLOSED, versión izquierda, acero inoxidable AISI 316 decapado y pasivado; 1000-SU1222
con tuerca de acero inoxidable
Ventajas del producto:
The OPEN - CLOSED imprint is wipe-tested according to DIN EN 62208 chap. 9.3 and DIN EN 61439-1 chap. 10.2.7
Nota del producto:
El cierre de compresión ha sido diseñado contra vibraciones.
Dependiendo de la situación de montaje y las condiciones de utilizaciónson necesarias pruebas específicas y/o medidas adicionalespara su fijación.
Referencia interna:
1000-SU1222
Normas:
DIN EN 45545-3 clase E60 (protección contra incendios), DIN EN 61373 (ensayo de vibración y choques)
Código de barras:
1000-SU1222-0000000
Tipo de producto:
Cuarto de vuelta
Programa:
1000
Material del módulo :
acero inoxidable AISI 316
Acabado del módulo:
decapado y pasivado
Número de posibles puntos de cierre:
1 punto
Tipo de fijación carcasa :
atornillable
Tipo de inserto:
cuadradillo 8 con marca
Posición de montaje :
dentro de la junta
Housing Head Shape:
redonda
Housing Head Size:
40 x 9,8 mm
Junta inyectada:
Sí
Medida de carrera completa:
31 mm
Valor de compresión :
6 mm
Adecuado para puertas con un espesor desde:
1.50 mm
Adecuado para puertas con un espesor de hasta:
20 mm
Cierre:
inserto
Tope de puerta :
Izquierda
Componentes del bloqueo:
lengüeta
Tipo de cuarto de vuelta:
cierre de tracción giratorios con inserto
