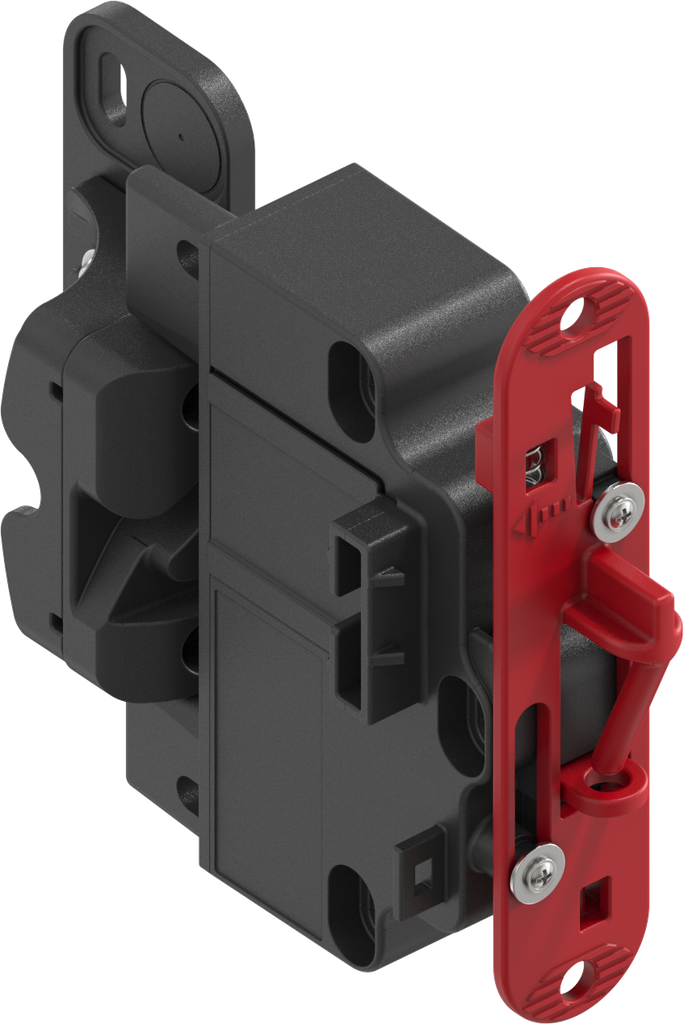

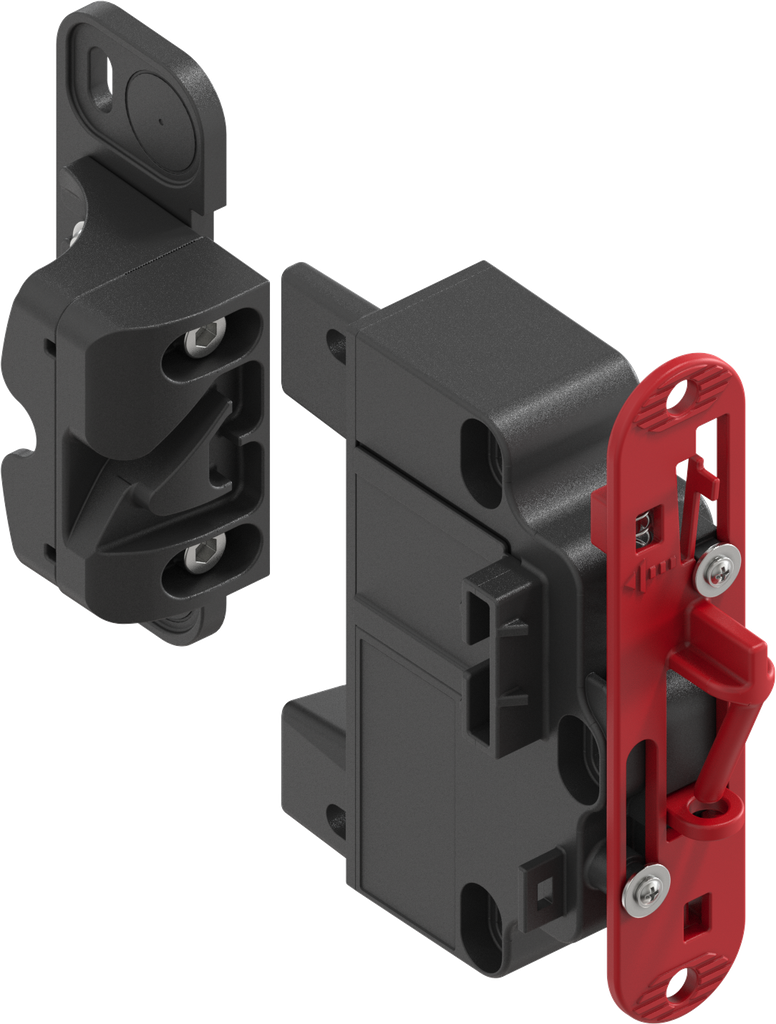

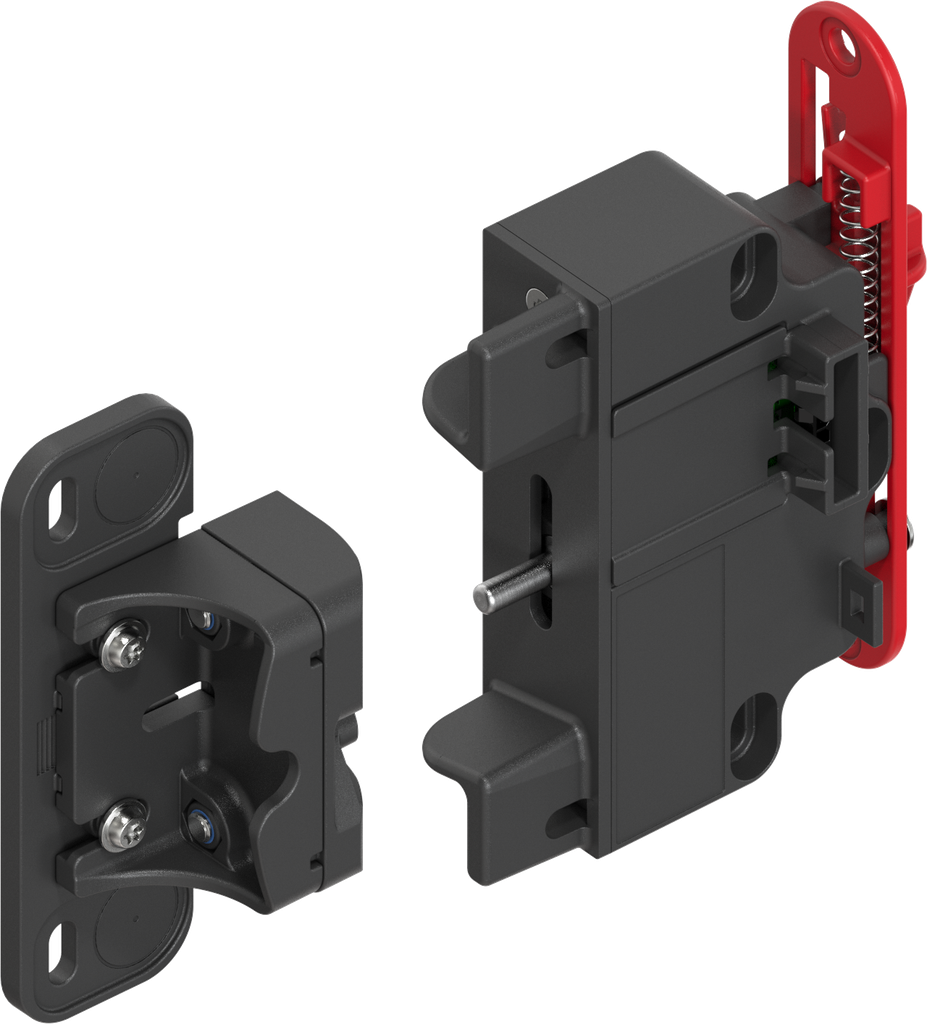

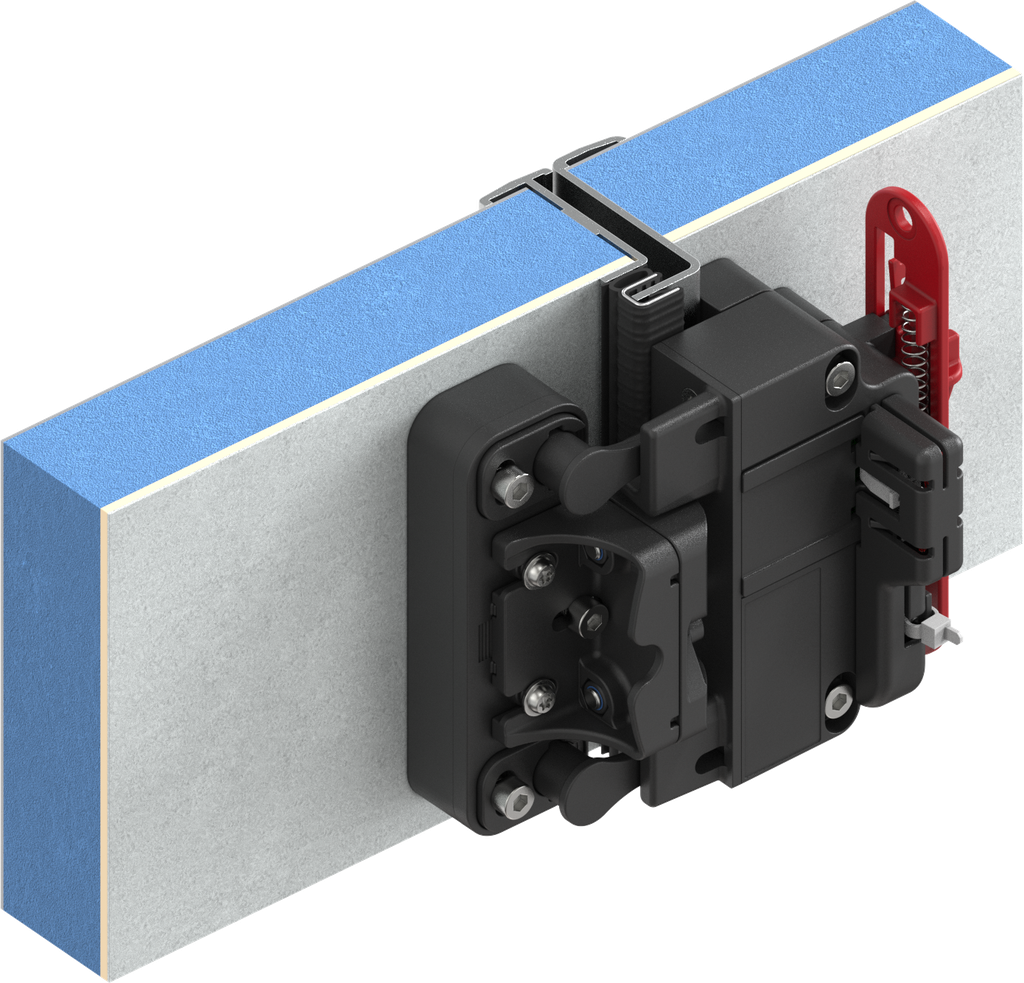

ePush Lock Elektromechanischer Druckverschluss mit Notöffnung für Zentralverriegelung und Umlenkung für Notöffnung, Polyamid GF schwarz; 3000-U600-03

• Verschluss von außen unsichtbar
• Öffnen durch andrücken
• Schließen durch zudrücken
• Open collector Ausgänge zur Fernüberwachung von Verschluss- und Türstatus
• Notöffnung bei Stromausfall über Bowdenzug möglich
• Spiegelbildliche Ausführung vom Verschlusshalter, Verschlussgehäuse und Umlenkung für Notentriegelung auf Wunsch lieferbar

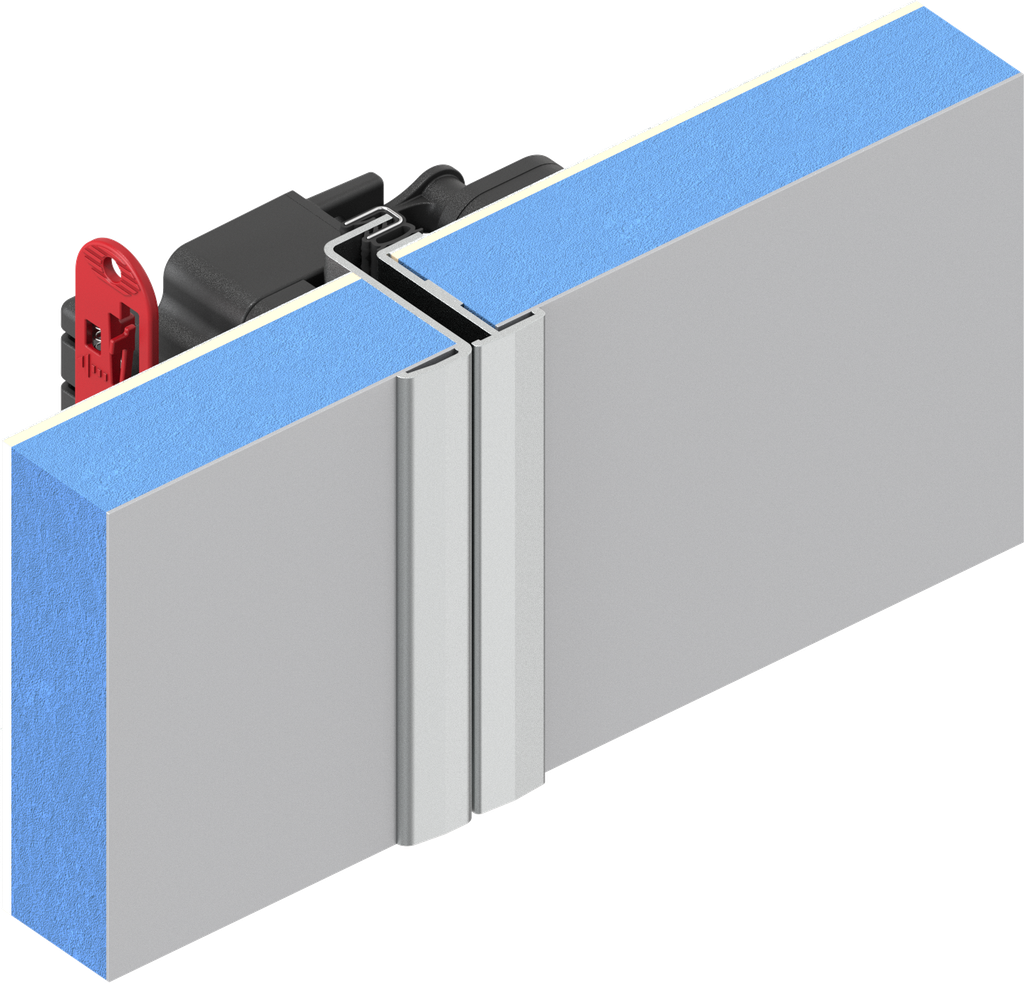

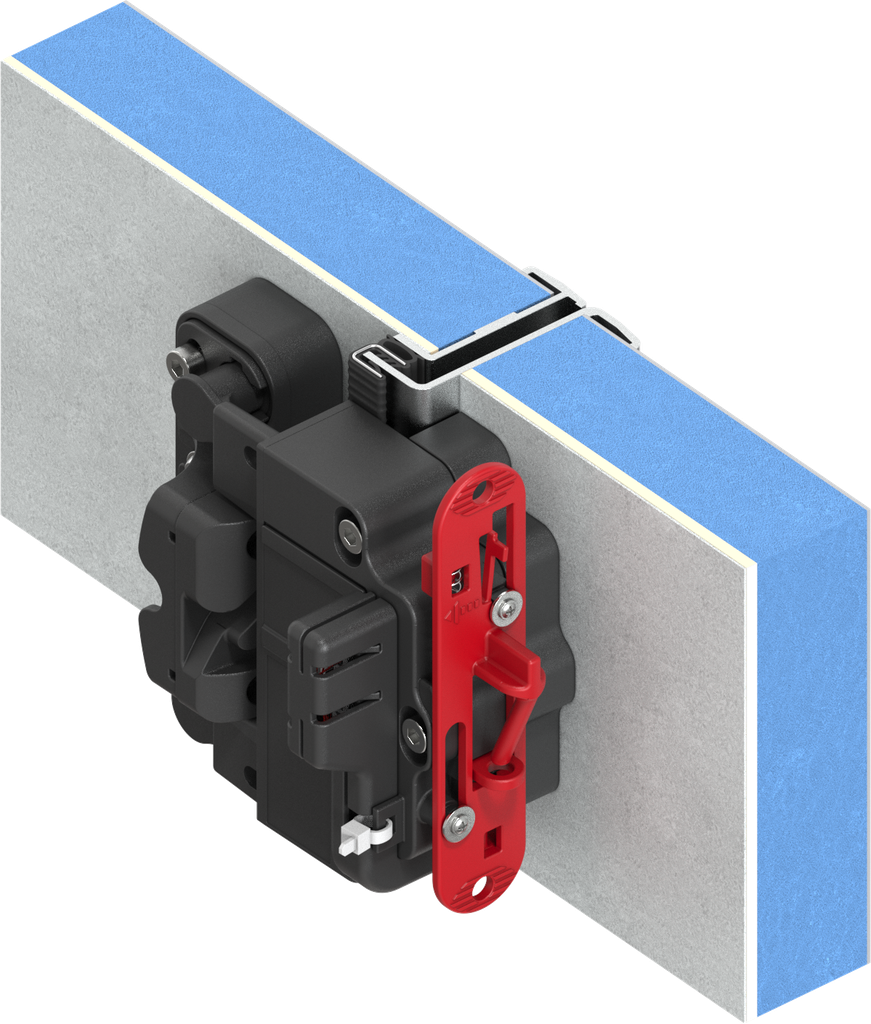

Der elektromechanische Druckverschluss ePush Lock wird in verschiedenen Anwendungsbereichen als von außen unsichtbarer Verschluss eingesetzt.
Folgende Ausführungen sind verfügbar:

• Verschluss mit Notöffnung für Zentralverriegelung
• Verschluss mit Notöffnung für Schalter / Taster
• Verschluss mit Notöffnung für Zentralverriegelung und Umlenkung für Notöffnung
• Verschluss mit Notöffnung für Schalter / Taster und Umlenkung für Notöffnung
• Verschluss für manuellen Betrieb

  Energieversorgung: 9 ... 32 VDC, 200 mA, stand-by 3 mA.
  Ausgangssignale: Open-Collector (max 26 V, 30 mA)
  (Steckertyp: Micro MATE-N-LOK 1445022-8)

A. Taster / Schalter, Zentralverriegelung + Dauerstrom (Gleicher Spannungspegel)
A1. Verriegeln
A2. Entriegeln
A3. ᅳ
A4. V +
A5. V -
A6. ᅳ
A7. Status der Verriegelung
A8. Status der Tür
B. Zentralverriegelung
A1. Verriegeln, Kanal 1
A2. Entriegeln, Kanal 1
A3. ᅳ
A4. ᅳ
A5. V -
A6. ᅳ
A7. Status der Verriegelung
A8. Status der Tür

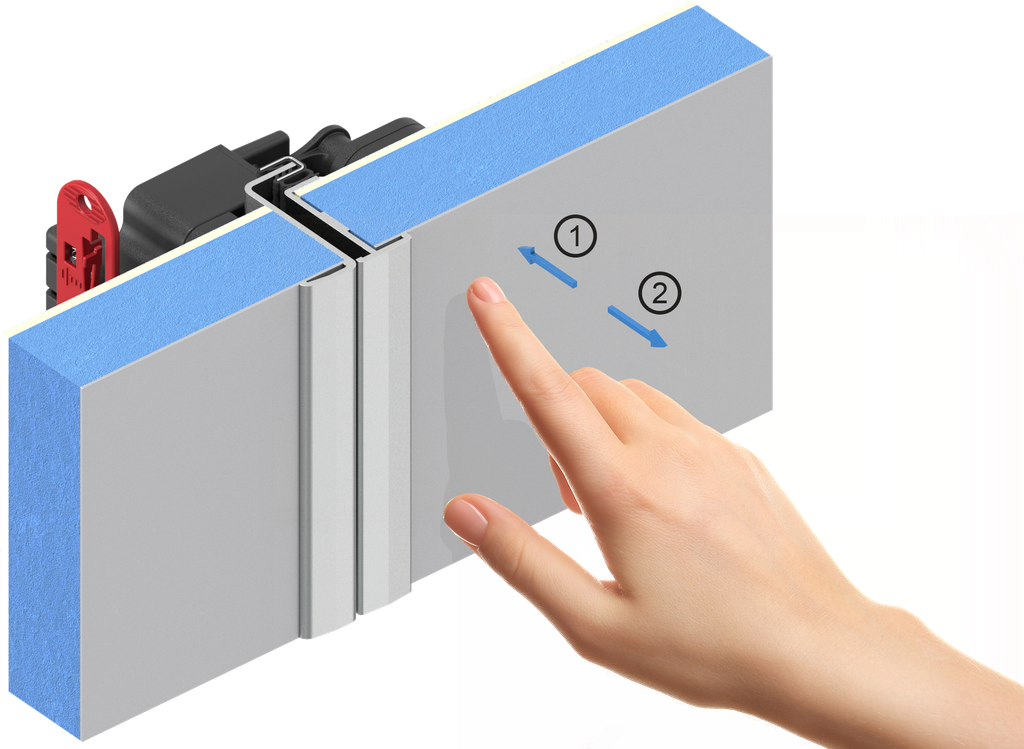

11. Andrücken
12. Loslassen

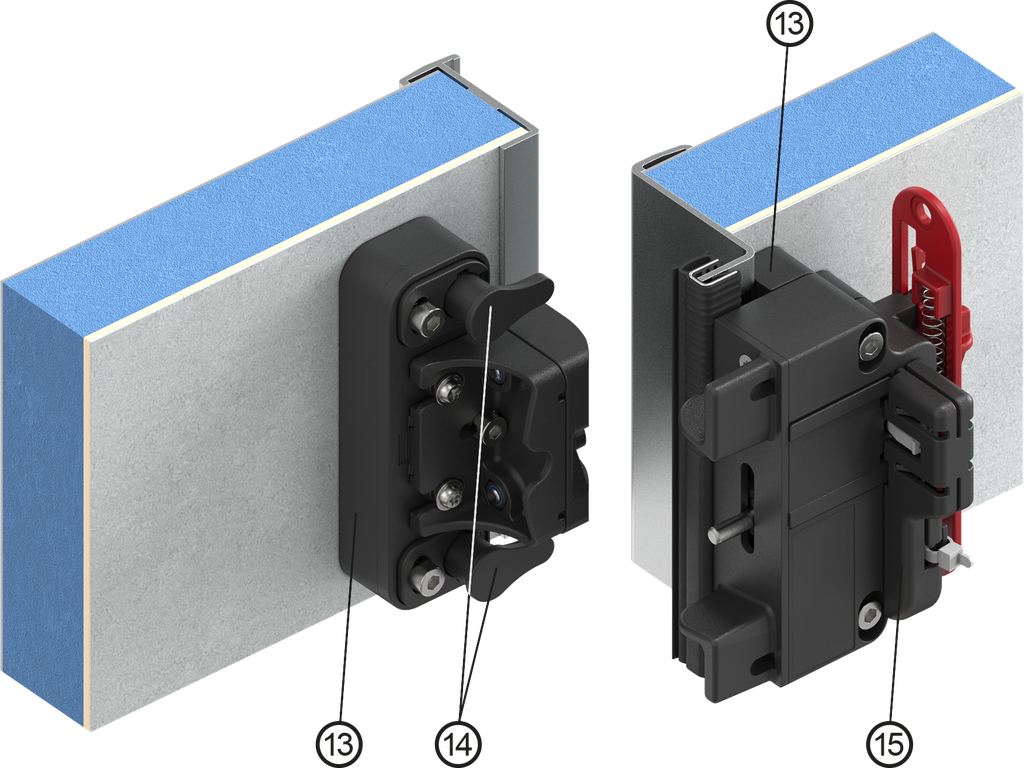

13. Distanzstück
14. Auswerfer
15. Leitungsabdeckung

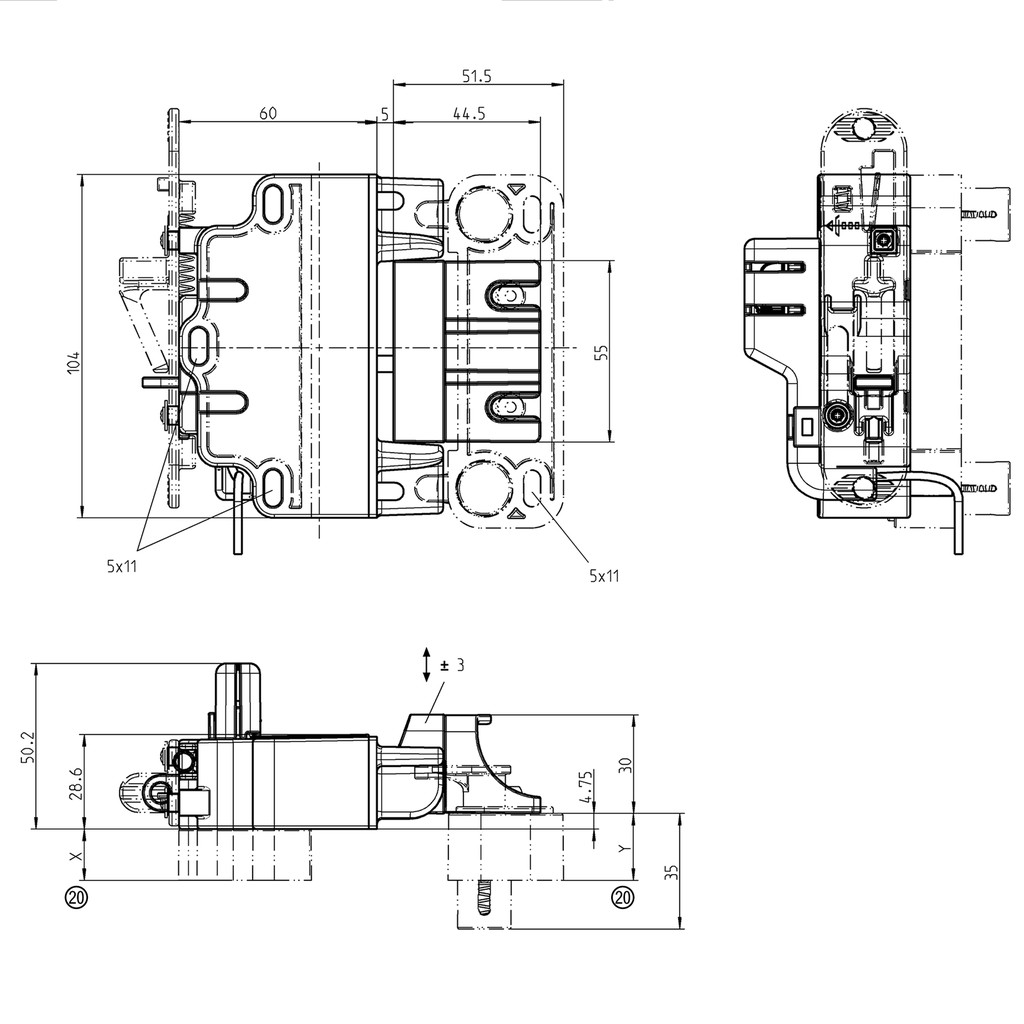

20. Maß X und Y nach Wahl des Kunden; X = 13 - 32,25 ; Y = 4,75 - 40
