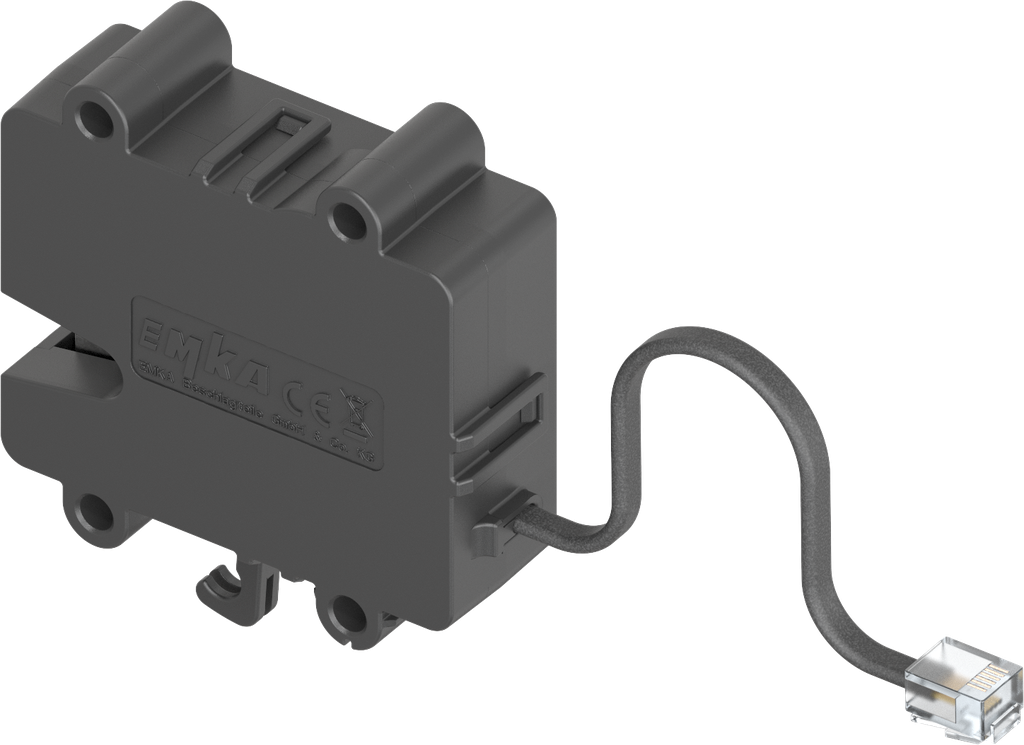

Einpunktverriegelung mit Notöffnung, Energy store, Polyamid GF schwarz; 3000-U301-03
Verriegelung öffnet beim Abschalten der Energieversorgung
Produkthinweis:
Die Einpunktverriegelung wird in speziellen Anwendungsbereichen als von außen unsichtbarer Verschluss eingesetzt.
Ausführung: Energy store = Verriegelung öffnet beim Abschalten der Energieversorgung (Alternative zu Magnetzuhaltungen).
- Großer Versorgungsspannungsbereich von 9 ... 32 V
- Potentialfreier Schalter zur Fernüberwachung des Status/Türstatus
- Notöffnung bei Stromausfall über Bowdenzug möglich
- Anschlussmöglichkeit an Locking Unit 3000-U32-x oder Access Unit 3000-U47-x; Adapterkabel optional

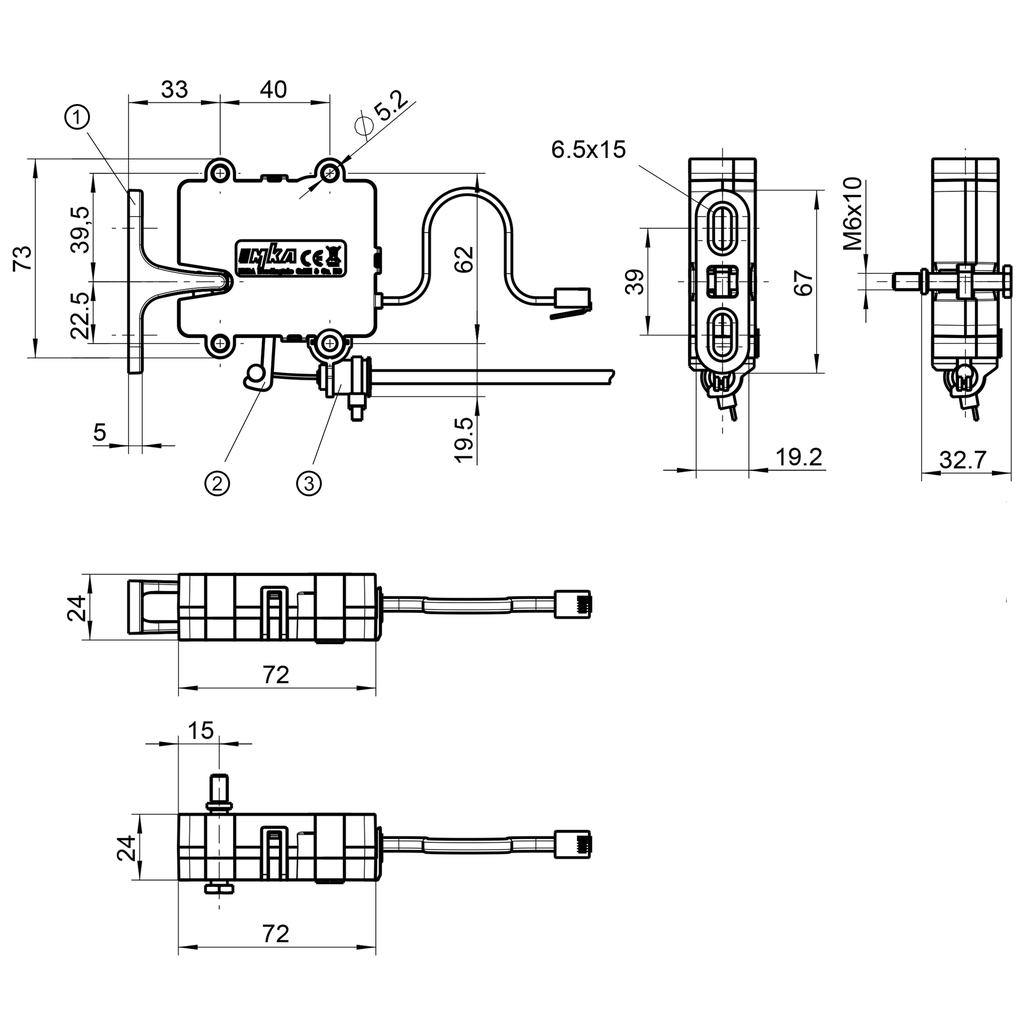

Beschriftung (siehe Zeichnung):

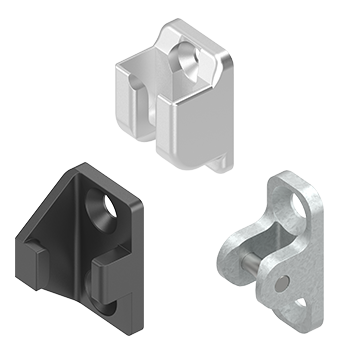

① = Verschlusshalter oder Verschlussbolzen
② = Hebel für mechanisches Entriegeln, z.B. Bowdenzug
③ = Bowdenzughalter

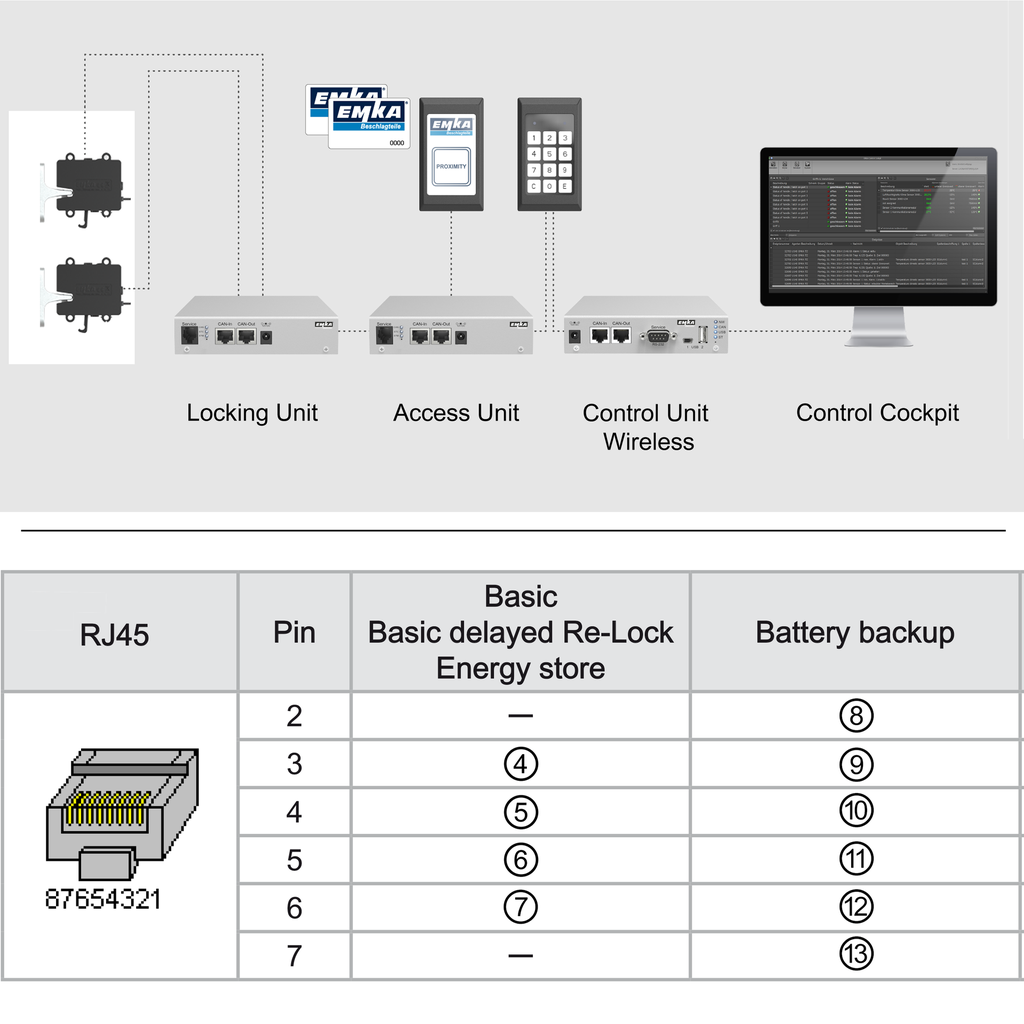

Pinbelegung des RJ45 Steckers (siehe Tabelle):
PIN 3 = ④ Kontakt
PIN 4 = ⑤ V -
PIN 5 = ⑥ V +
PIN 6 = ⑦ Kontakt
Montagehinweis:
Pro Control Unit Wireless max. 64 Locking Units ≘ max. 512 Einpunktverriegelungen
Tastatur / Kartenleser mit Access Unit optional
Interne Referenz:
3000-U301-03
Barcode:
3000-u00301-0000003
Produktart:
Einpunktverriegelung
Programm:
3000
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Einpunktverriegelung mit integriertem Verschlusskontakt:
Energy-store; automatisches Öffnen bei Stromausfall
Stand-Alone oder vernetztes System :
vernetzte Lösung
Vernetzte Lösung:
Zutrittskontroll- und Überwachungssystem
