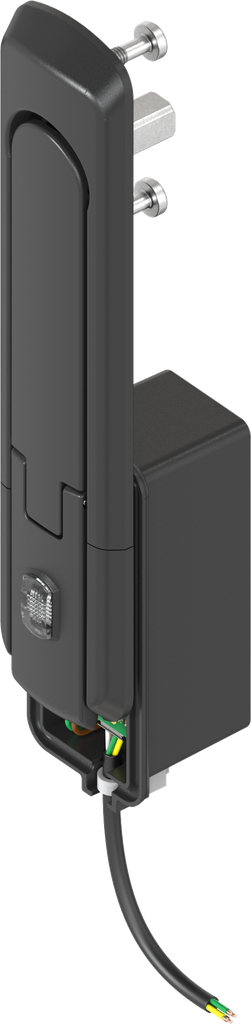

Flachaufbauender Schwenkgriff mit elektromechanischer Entriegelung, GD-Zn schwarz gepulvert; 2225-U4
mit offenen Drahtenden
Produktvorteile:
- Flacher Aufbau
- Passend für Standardlochbild
- Schwenkgriff und Mulde vormontiert
- Dauermagnet hält die Betätigungsabdeckung
- Integrierter Kratzschutz verhindert Oberflächenbeschädigung
- Schwenkgriff, Baustein und Adapter für Zunge aus GD-Zn
Produkthinweis:
① = weiß (+), 12 V② = braun (-), 0 V
③ = grün Kontakt
④ = gelb Kontakt
Kabellänge 3 m
Reedschalter 30 V DC max. 0,5 A
Einschaltdauer 100 % (unbegrenzt)
Dieser Griff eignet sich zum Verschließen von Schränken im Innenbereich.
Die Verwendung einer Zunge ist für Türstärken von 1,8 mm bis 3,0 mm möglich.
Funktion:
Die Freigabe erfolgt durch Anlegen eines Spannungssignals von 12 V. Die grün leuchtende LED signalisiert, dass der Griff freigeschaltet ist.
Wird jetzt der Druckknopf unter der Abdeckung betätigt, springt der Griff aus der Mulde heraus. Durch Drehen des Griffes wird die Tür ent- oder verriegelt. Zum Verschließen muss der Griff nur in die Mulde gedrückt werden.
Der eingebaute Reedkontakt dient zur Fernüberwachung des Griffzustandes (Schwenkgriff in der Mulde eingerastet oder ausgeschwenkt)
