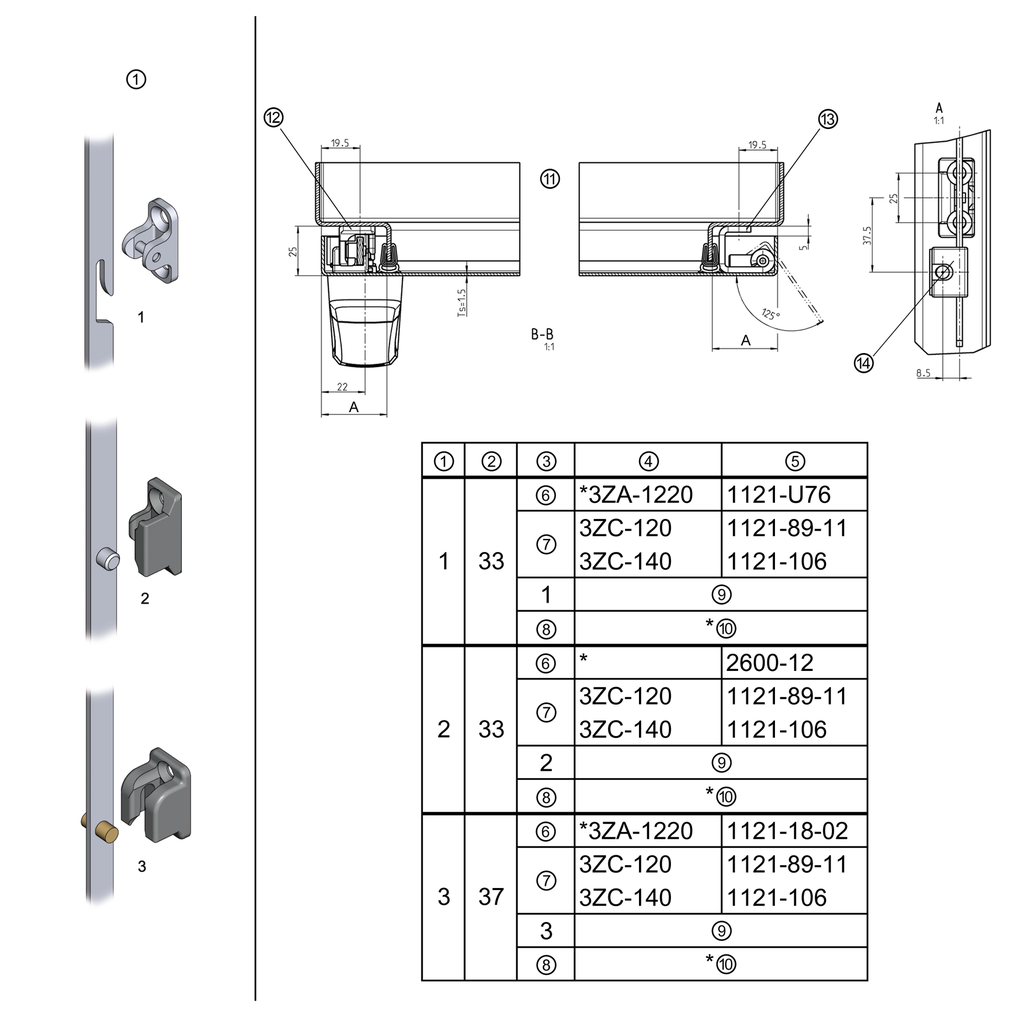

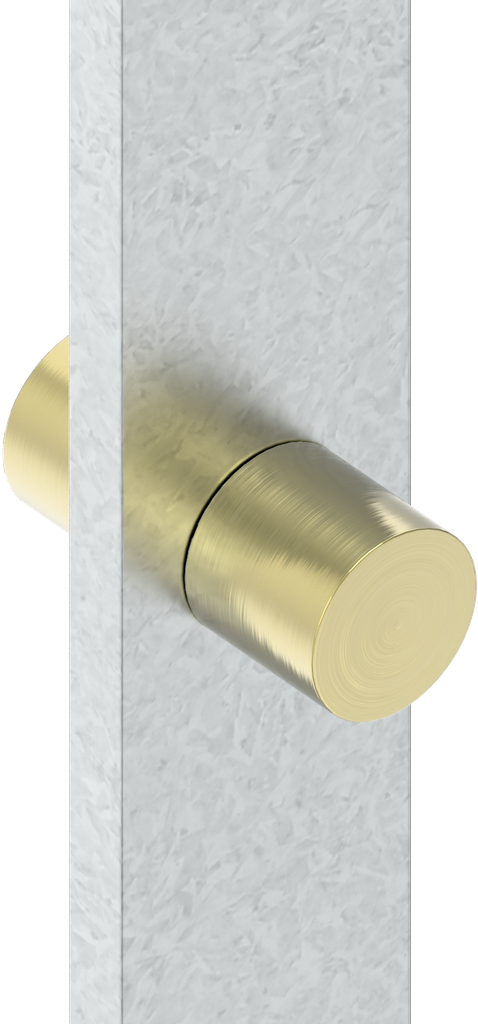

Produkthinweis:
① = Verschlussart
② = Maß A
③ = Artikel
④ = Katalogblatt
⑤ = Artikel-Nr.
⑥ = Verschlusshalter
⑦ = Stangenführung
⑧ = Scharnier
⑨ = siehe Flachstange
⑩ = Scharnier passend zu den Verschlussarten 1, 2 und 3
- 125° Scharnier 4A-136
- 180° Scharnier (unten) 4A-140
- 180° Scharnier 4A-145
- 180° Scharnier (unten) 4A-170
- 180° Scharnier (26 mm Abkantung) 4A-210
- 180° Scharnier 4A-215

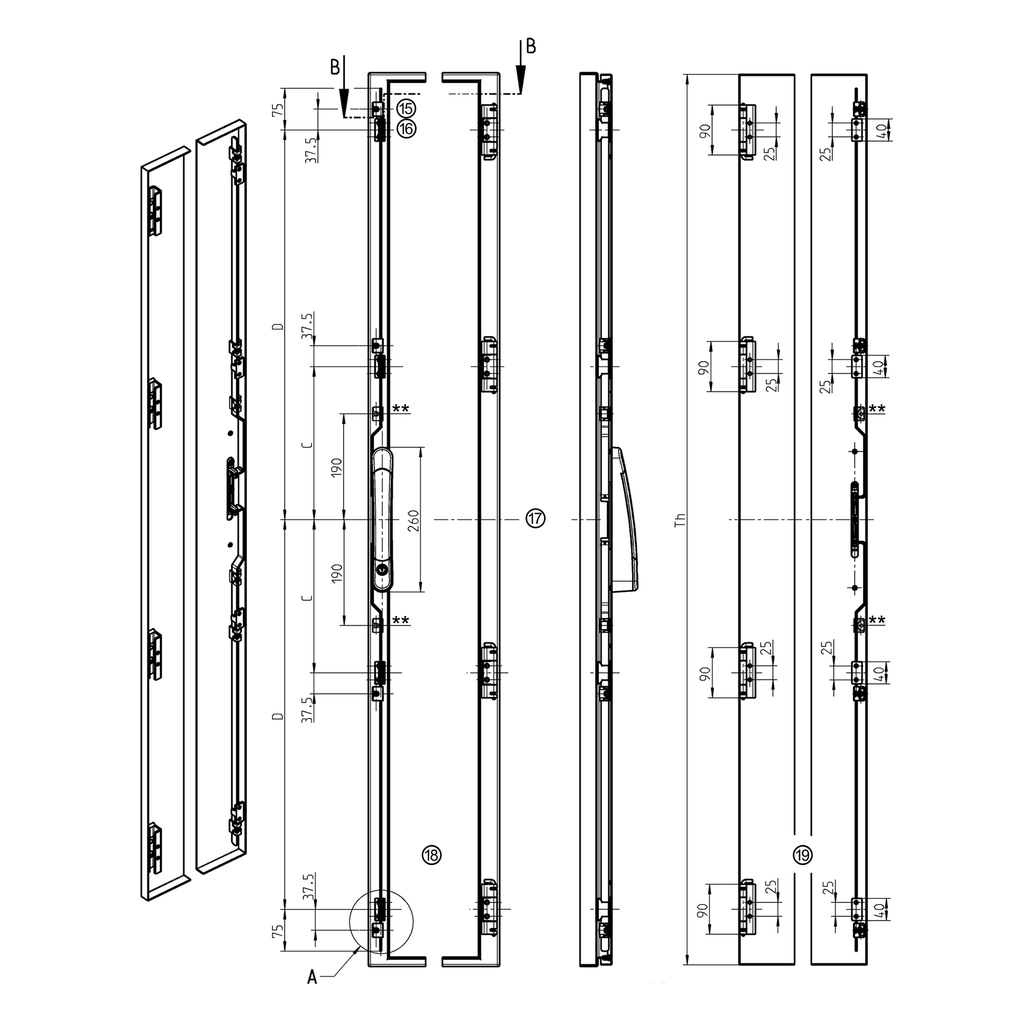

⑪ = Kombinations Beispiel
⑫ = Verschlussart 2
⑬ = z.B. 120° Scharnier 1031-U12 siehe Katalogblatt 4A-136
⑭ = z.B. Stangenführung 1121-106
⑮ = Mitte Stangenführung
⑯ = Mitte Verschlusshalter
⑰ = Mitte Tür
⑱ = ohne Tür dargestellt
⑲ = Tür von innen dargestellt
* Befestigung mit Senkschrauben nach DIN ISO 2009, 2010, 7046-1, 7046-2, 7047
** Zusätzliche Stangenführungen bei Türhöhe bis 1600 mm notwendig
Verfahrweg der Stangen ist zweizügig
