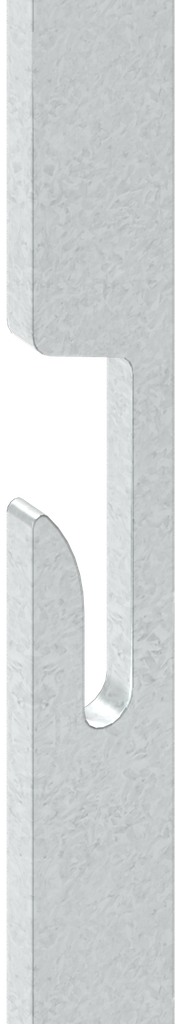

Flachstange 14x3 mit Ausklinkung für schmalen Verkantungsraum oben, Stahl verzinkt; 1325-15-01JB
Kein Lagerartikel, Verfügbarkeit bitte anfragen
Produkthinweis:

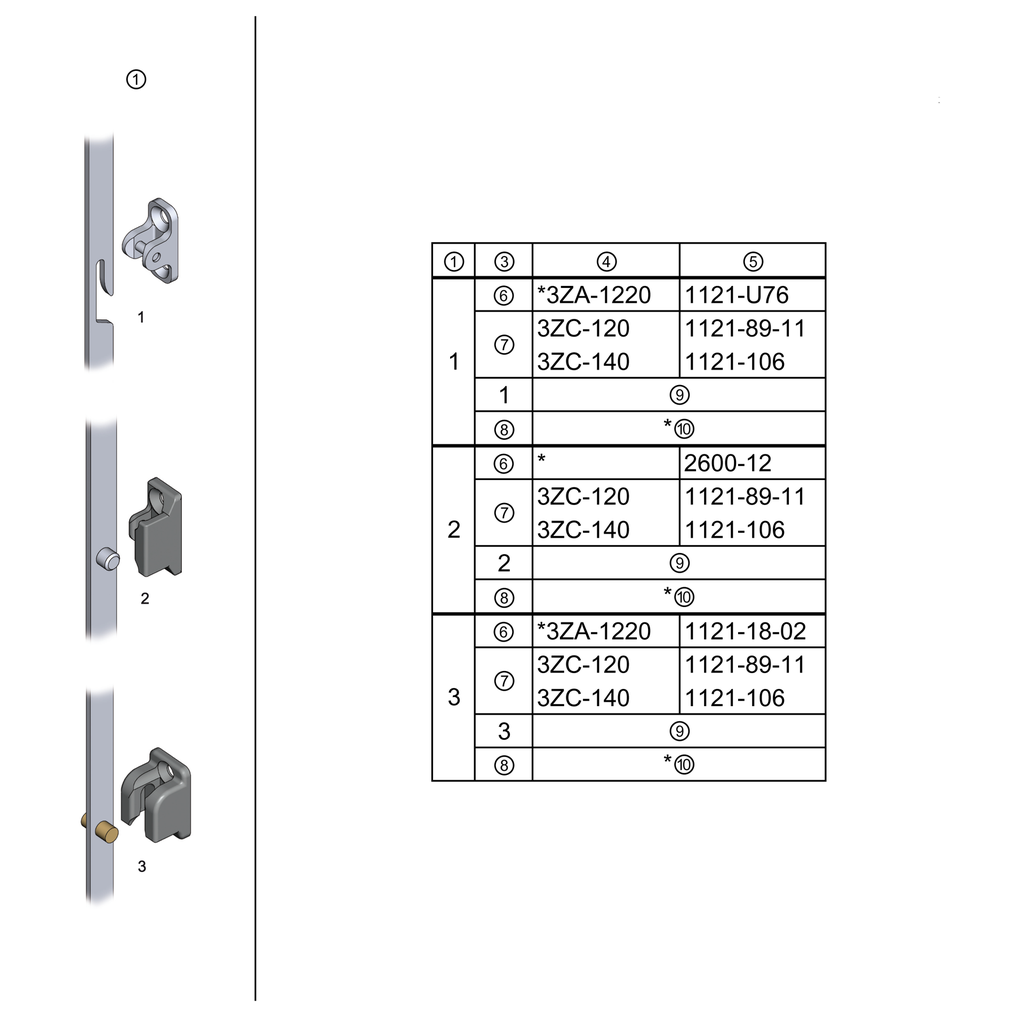

① = Verschlussart
② = Zusätzliche Stangenführungen bei Türhöhe bis 1600 mm notwendig
③ = Artikel
④ = Katalogblatt
⑤ = Artikel-Nr.
⑥ = Verschlusshalter
⑦ = Stangenführung
⑧ = Scharnier
⑨ = siehe Flachstange
⑩ = Scharnier passend zu den Verschlussarten 1, 2 und 3
- 125° Scharnier 4A-136
- 180° Scharnier (unten) 4A-140
- 180° Scharnier 4A-145
zusätzlich passend zu Verschlussart 3
- 180° Scharnier (26 mm Abkantung) 4A-170
- 180° Scharnier (26 mm Abkantung) 4A-210
⑪ = Flachstange 14x3
⑫ = ohne Dichtung
⑬ = mit Dichtung

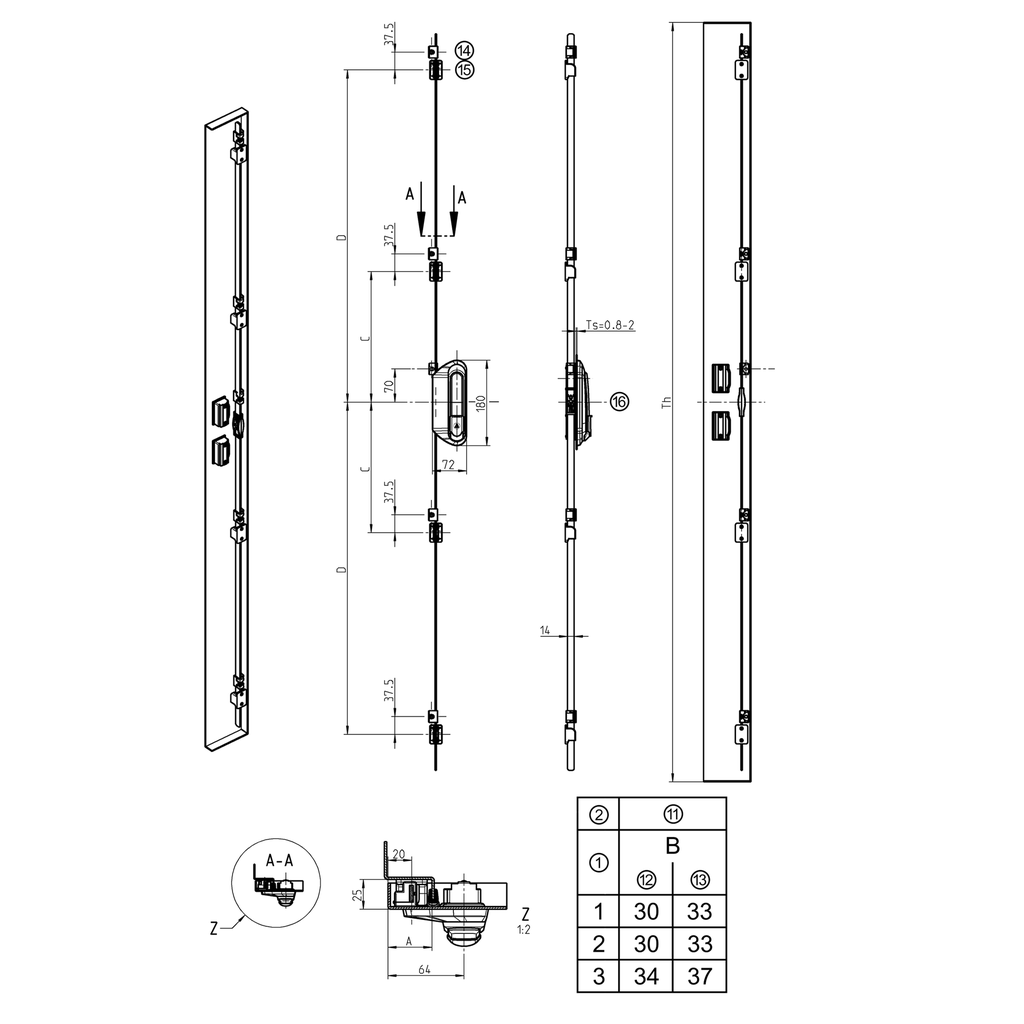

⑭ = Mitte Stangenführung
⑮ = Mitte Verschlusshalter
⑯ = Mitte Tür
* Befestigung des Scharniers mit Senkschrauben
Die Werte in der Tabelle bei B und ⑬ (mit Dichtung) beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei B und ⑬ (mit Dichtung).
