Doppelzylinder-Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm und 45 mm (A = 30 mm und 35 mm), GD-Zn grau gepulvert RAL 7038 und antigraffiti lackiert
Schwenkgriff mit Haken und variablem Schließmitteleinsatz, Polyamid GF schwarz

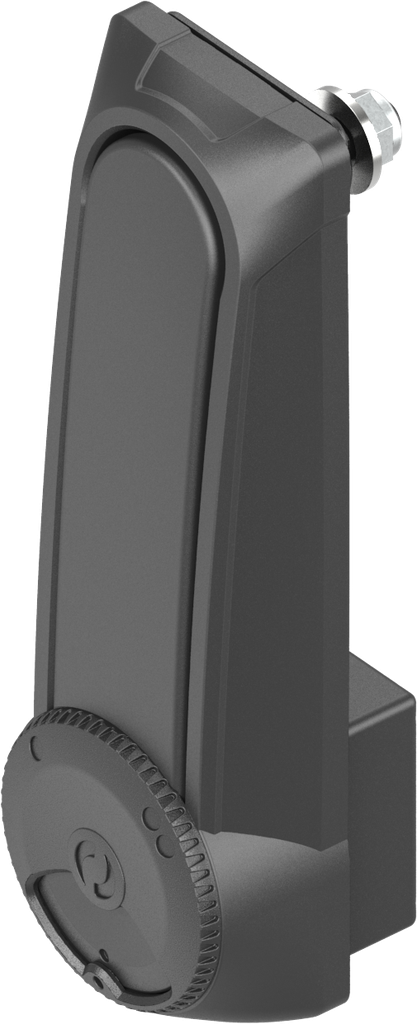

Doppelzylinder-Schwenkgriff "lang" für Profil-Halbzylinder 40 mm und 45 mm (A = 30 mm und 35 mm), Polyamid GF schwarz; 1317-U321
für Zunge
Produkthinweis:
Bei Türstärke (Ts) > 6 mm ist die Verwendung von Standard-Rundstangen nicht möglich!
Achtung: Bei Verwendung des Adapterrings beträgt die max. Türstärke (Ts) 6 mm
Profil-Halbzylinder nicht im LieferumfangBemerkung:
Ts >6-12 auf Anfrage
Interne Referenz:
1317-U321
Barcode:
1317-U00321-0000000
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1317
Katalogblatt:
3AB-160
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Anzahl der Schließmittel:
zwei Schließmittel, 2-Augen-Schließung
Artikel mit Schutzrecht:
Ja
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Innerhalb der Dichtung
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Ohne Schließmittel:
Profil-Halbzylinder Blindstopfen ohne Kugelschnapper
Passend für Türstärke von:
2 mm
Passend für Türstärken bis:
12 mm
Plombierbar:
Ja
Schließmittel:
Profil-Halbzylinder A = 30,Profil-Halbzylinder A = 35
Schließmittelabdeckung:
Ja
Schlüssel abziehbar:
Schlüssel in jeder Griffstellung abziehbar
Schwenkgriff Höhe vor Tür:
36 mm
Schwenkgriff-Länge:
190 mm
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
