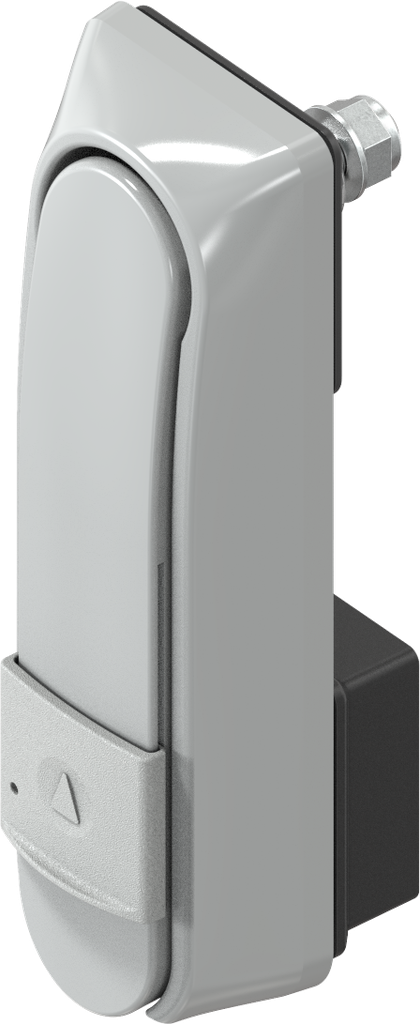

Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm oder 45 mm (A = 30 mm oder 45 mm) mit zusätzlicher Schließdaumenstellung 30°, GD-Zn grau gepulvert RAL 7038; 1317-U157-BO
für Zunge
Produktvorteile:
- Die Prüfung nach RC2 DIN EN 1630 hat der Schwenkgriff erfolgreich bestanden
- Die Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102 wurde erfolgreich bestanden
- Integrierter Kratzschutz verhindert Oberflächenbeschädigung (Griff / Mulde)
Produkthinweis:
RC2 DIN EN 1630, wird erreicht mit Profil-Halbzylinder nach DIN EN 18252-BZ oder DIN EN 1303 mit der Angriffswiderstandsklasse 2 mit Bohr- und Ziehschutz. Der Profilhalbzylinder sollte PIV CERT oder alternativ durch eine Zertifizierungsstelle nach DIN EN ISO/IEC 17065 zertifiziert und überwacht sein.
Hinweis: Ohne Profil-Halbzylinder ist das Öffnen nur mit Bauschlüssel 1004-44-01AA möglich.
Profil-Halbzylinder: 40 mm und 45 mm; Schließdaumen auf 6 oder 7 Uhr einstellen. Auf 3 oder 5 Uhr kein push-to-close
Plombierbar: ja
Ts > 6 mm - 8 mm auf Anfrage
Montagehinweis:
Bei der mechanischen und der elektromechanischen Ausführung ist nur der Profil-Halbzylinder nach DIN EN 18252 und DIN EN 1303 einsetzbar.
Interne Referenz:
1317-U157-BO
Normen:
Schutzart IP 65, DIN EN 1630 Klasse RC2 / WK2 (Widerstandsfähigkeit), DIN EN 50102 - IK10 (Stoßfestigkeit), DIN EN 61373 (Schock- u. Schwingungsprüfung)
Barcode:
1317-u00157-00000bo
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1317
Katalogblatt:
3AB-180
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
grau gepulvert RAL 7038
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Innerhalb der Dichtung
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Passend für Türstärke von:
1.50 mm
Passend für Türstärken bis:
6 mm
Plombierbar:
Ja
Prüfung nach RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Ja
Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102:
Ja
Schließmittel:
Profil-Halbzylinder A = 30,Profil-Halbzylinder A = 35
Schlüssel abziehbar:
Schlüssel in jeder Griffstellung abziehbar
Schock- und Schwingungsprüfung nach DIN EN 61373:
Ja
Schwenkgriff Höhe vor Tür:
34 mm
Schwenkgriff-Länge:
165 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
