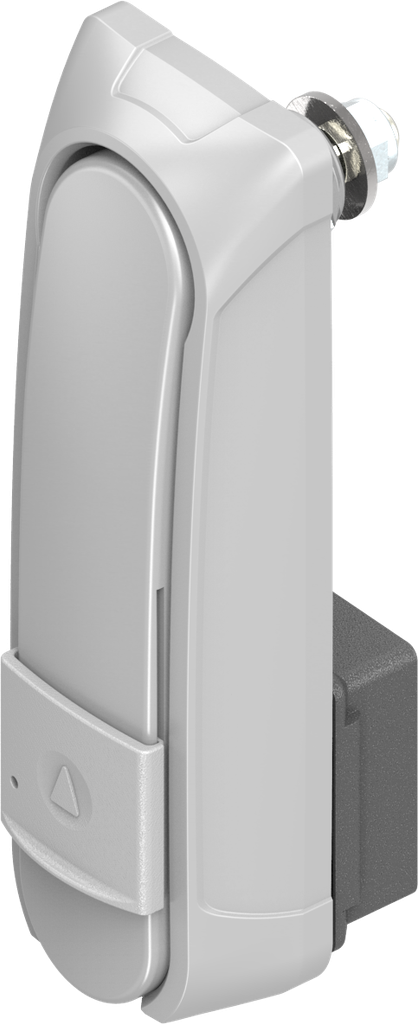

Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm (A = 30 mm) mit zusätzlicher Schließdaumenstellung 30°, GD-Zn grau gepulvert RAL 7038 und antigraffiti lackiert; 1317-U102-HJ
für Zunge
Produktvorteile:
- GD-Zn Ausführung erfüllt WK2-Anforderungen (Schutz vor Vandalismus) nach DIN V ENV 1630
- Große Flexibilität im Preis/Leistungs-Bereich aufgrund der Variantenvielfalt
- Geprüft und freigegeben durch die Deutsche Telekom
Montagehinweis:
Widerstandsklasse: RC2 DIN EN 1630, wird erreicht mit Profil-Halbzylinder nach DIN EN 18252-BZ oder DIN EN 1303 mit der Angriffswiderstandsklasse 2 mit Bohr- und Ziehschutz. Der Profilhalbzylinder sollte PIV CERT oder alternativ durch eine Zertifizierungsstelle nach DIN EN ISO/IEC 17065 zertifiziert und überwacht sein.Bemerkung:
Ts >6-12 auf Anfrage
Interne Referenz:
1317-U102-HJ
Normen:
Schutzart IP 65, DIN EN 1630 Klasse RC2 / WK2 (Widerstandsfähigkeit), DIN EN 50102 - IK10 (Stoßfestigkeit), DIN EN 61373 (Schock- u. Schwingungsprüfung)
Barcode:
1317-U00102-00000HJ
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1317
Katalogblatt:
3AB-120
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
grau gepulvert RAL 7038 und antigraffiti lackiert
Abkantung variabel:
Ja
Anti-Graffiti-Lackierung:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Innerhalb der Dichtung
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Passend für Türstärke von:
2 mm
Passend für Türstärken bis:
12 mm
Plombierbar:
Ja
Prüfung nach RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Ja
Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102:
Ja
Schließmittel:
Profil-Halbzylinder A = 30
Schließmittelabdeckung:
Ja
Schlüssel abziehbar:
Schlüssel in jeder Griffstellung abziehbar
Schock- und Schwingungsprüfung nach DIN EN 61373:
Ja
Schwenkgriff Höhe vor Tür:
34,5 mm
Schwenkgriff-Länge:
165 mm
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
