Produkthinweis:
1 = Höhe in mm
2 = Breite in mm
3 = Anzahl der Schlösser
4 = Anzahl der Scharniere
5 = Die umrahmten Größen sind mit Sicherheitsglas lieferbar
Zur Befestigung Gewindekanal M5 auf der Rückseite des Rahmens.
Alternativ Befestigungsmöglichkeit von vorn.
Polycarbonat-Scheiben oder Sicherheitsglas auf Anfrage.
Die Fenstergrößen für den Einsatz von Sicherheitsglas sind in der Tabelle zu sehen.

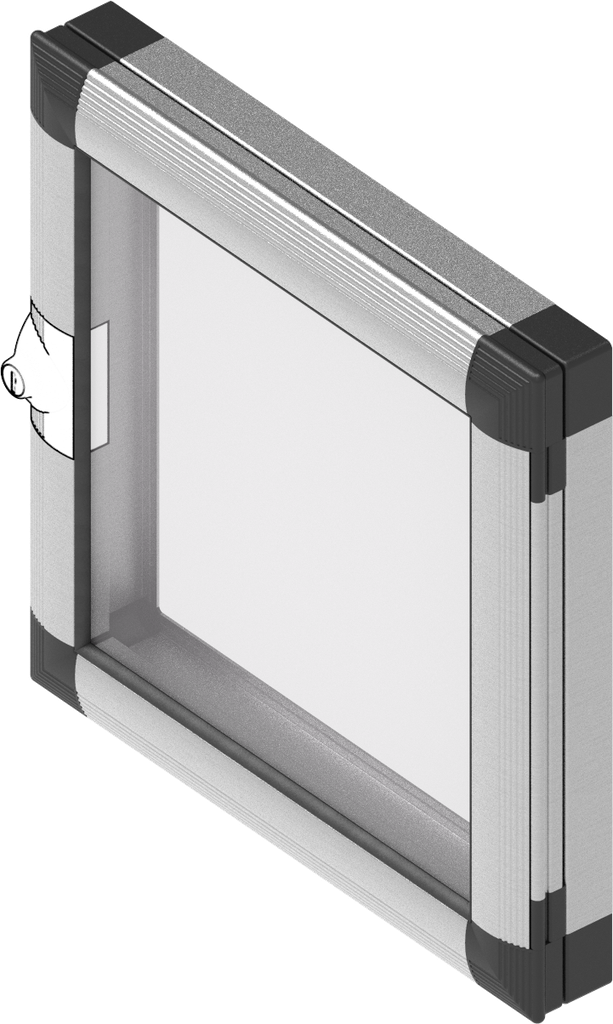

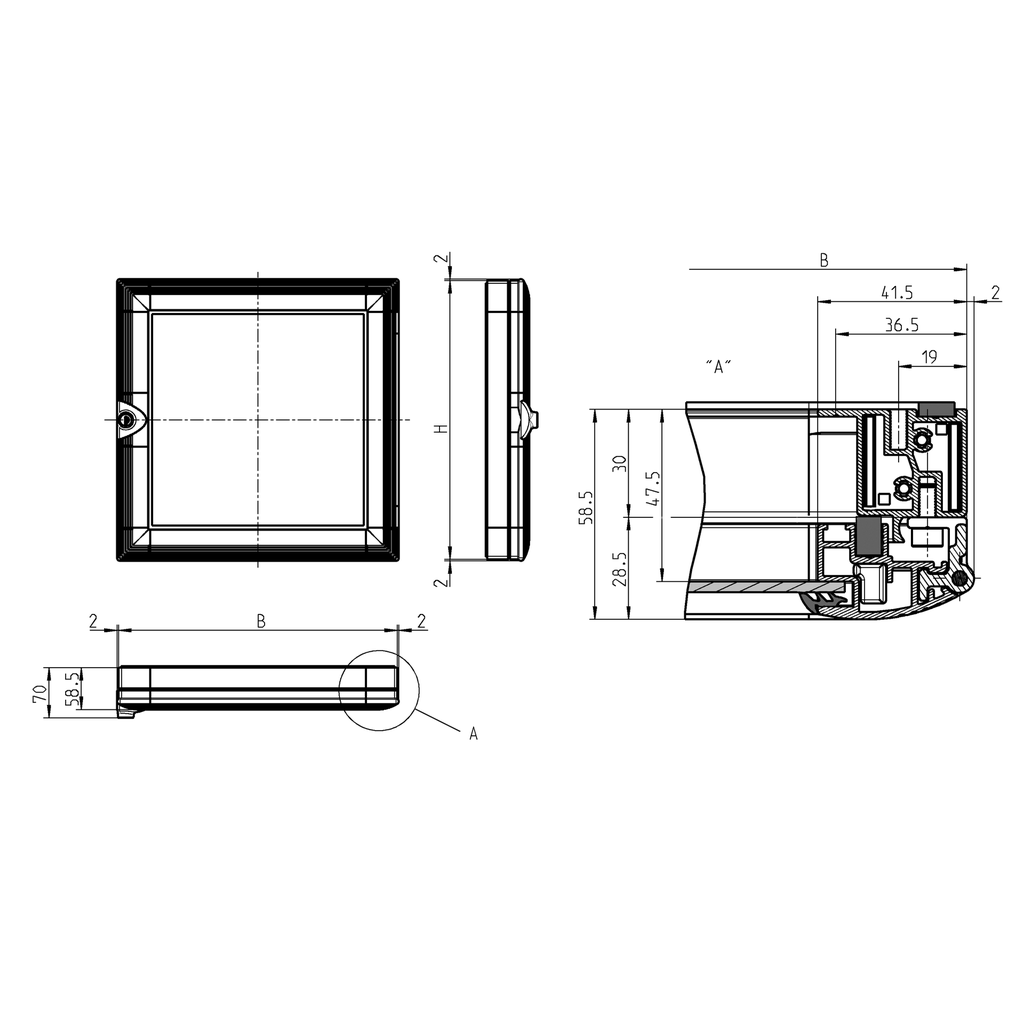

Außenmaße des Aufsatzfensters:
Höhe ab 300 bis 2000 mm
Breite ab 200 bis 1000 mm
Höhe = Verschluss- bzw. Scharnierseite
Rückwand 3,5 bis 4 mm möglich!
Montage durch einfaches Einstecken.
Rückwand Größe H minus 62 mm bzw. B minus 62 mm.
Montagehinweis:
Achtung:max. Drehmoment der Schraube im Gewindekanal beträgt 3 Nm
Bestell-/Berechnungsbeispiel:
Bitte den Verschluss separat angeben!
Sie benötigen ein fertig montiertes Aufsatzfenster mit den Maßen H = 750 mm und B = 520 mm sowie die Verschlussart „Betätigung Doppelbart 3 mm“.
Bitte bestellen Sie:
Ein Aufsatzfenster 1210-U (Höhe) - (Breite) = 1210-U 750-520 + 1215-U2-U327
Anzahl der Verschlüsse und Scharniere:
Die Anzahl wird durch die gewählten Maße festgelegt.

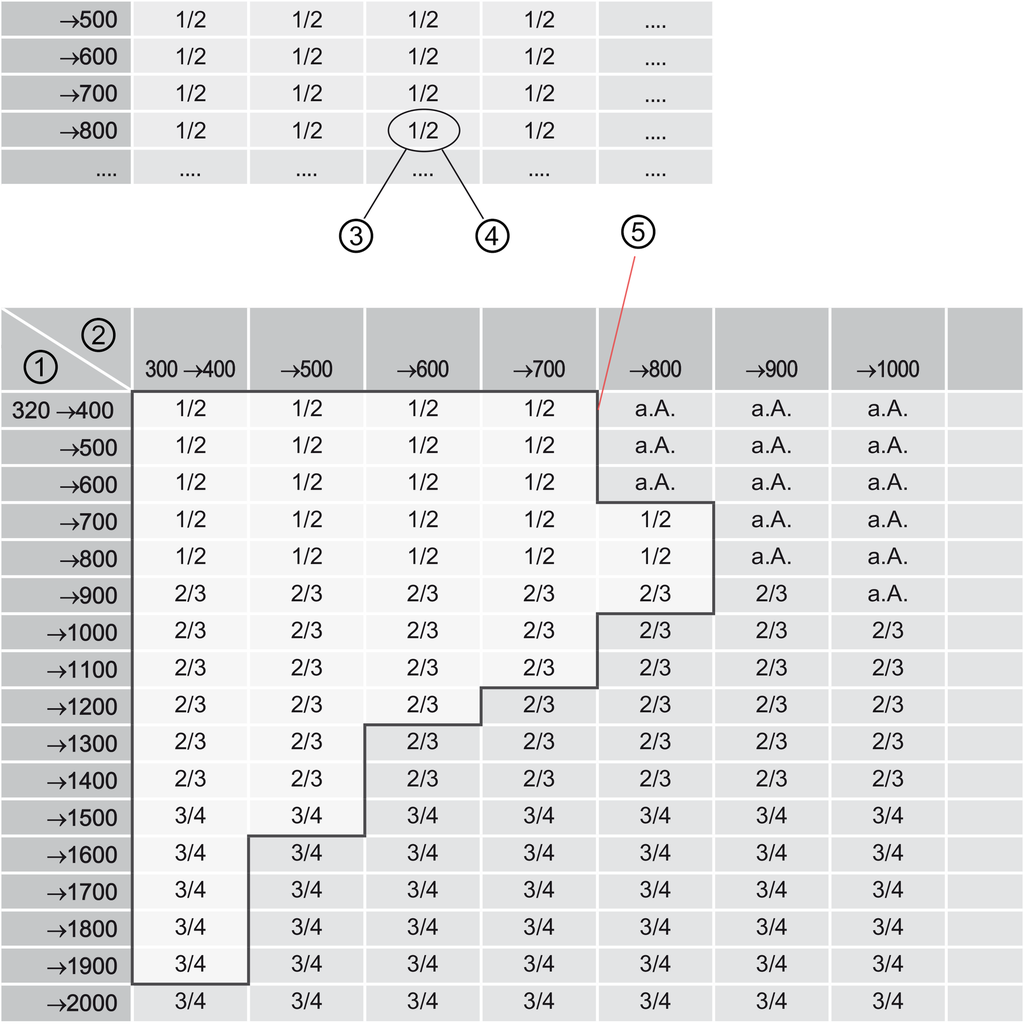

Um die Anzahl zu ermitteln, werden die Maße auf den nächst höheren Hunderter-Wert in mm aufgerundet. Die abgebildete Tabelle zeigt die dazugehörigen Mengen an.
In der Preisliste wird dieselbe Systematik verwendet.
Erläuterungen zur Festlegung von Verschlüssen und Scharnieren
Beispiel Aufsatzfenster: Artikel-Nr. 1210-U 750-520 ; 800-600 ; 1 Verschluss und 2 Scharniere
