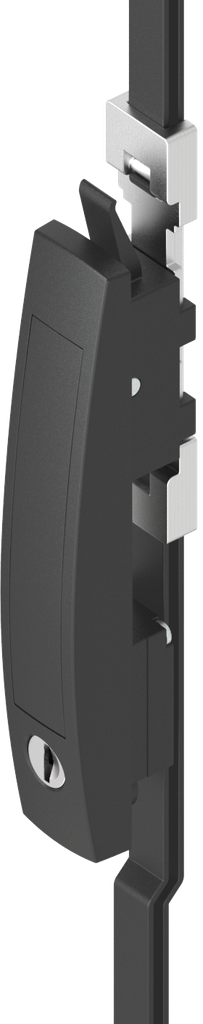

Hebelgriff-Verschluss-System komplett mit 2 Verschlusspunkten unterschiedliche Schließung, Polyamid GF schwarz; 1190-U7-V
Funktion:
- Türhöhe Th = 800 mm - 1200 mm:
Maß C: entfällt; Maß D: 300 mm - Türhöhe Th = 1200 mm - 1600 mm:
Maß C: entfällt; Maß D: 450 mm
Montagehinweis:
A = Montage der Stangenführung auf den SchweißbolzenB = Stangenführung fertig montiert
Abziehkraft: Fmin. = 350 N
Applikationskraft: Typischer Wert F ≃ 135 N
Diese Werte beziehen sich auf Gewinde mit Oberfläche roh oder verzinkt und fettfrei.
Bemerkung:
Anzahl der Stangenführungen und Verschlusshalter 2 ; Hub 18 mm
Interne Referenz:
1190-U7-V
Barcode:
1190-u00007-000000v
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1190
Katalogblatt:
3F-420
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
A-Maß, variabel:
25 mm
Anzahl der möglichen Verschlusspunkte:
2-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Einbauposition :
Außerhalb der Dichtung
Griff-Art:
Hebelgriff
Mit integriertem Stangenschloss / Stangenantrieb:
Ja
Rundzylinder-Art:
EMKA EK, unterschiedlich schließend
Schließmittel:
Rundzylinder
Schwenkgriff Höhe vor Tür:
19 mm
Schwenkgriff-Länge:
180 mm
Türanschlag :
Links,Rechts
Türstärke:
2 mm
Verriegelungs-Komponente:
Integrierter Stangenantrieb
No Specifications
