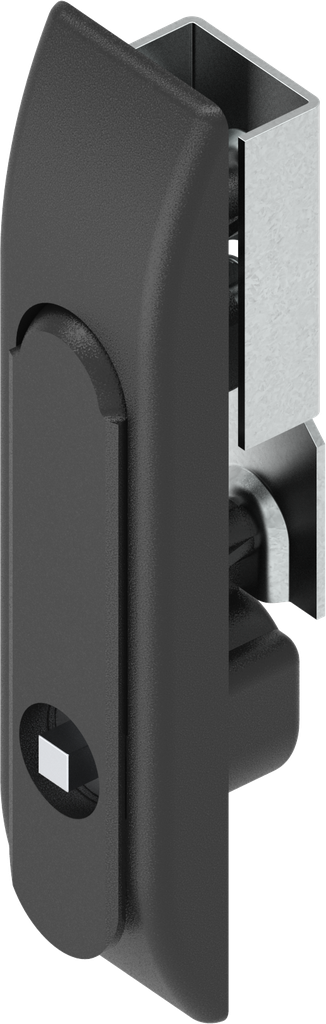

Schwenkgriff für Schlossstangen mit Betätigung Vierkant 6, Polyamid und GD-Zn schwarz gepulvert; 1160-U109
Kein Lagerartikel, Verfügbarkeit bitte anfragen
Funktion:
Schließweg 135° = Hub 23,5 mmSchließweg 90° = Hub 16 mm
Interne Referenz:
1160-U109
Normen:
Schutzart IP 65
Barcode:
1160-U00109-0000000
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1160
Katalogblatt:
3D-220
Material der Baugruppe :
Polyamid und GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
A-Maß, variabel:
25 mm
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Anzahl der Schließmittel:
ein Schließmittel
Betätigungs-Art:
Vierkant 6
Einbauposition :
Außerhalb der Dichtung
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Mit integriertem Stangenschloss / Stangenantrieb:
Ja
Passend für Türstärke von:
1.50 mm
Passend für Türstärken bis:
2.50 mm
Schließmittel:
Betätigung
Schwenkgriff Höhe vor Tür:
14,5 mm
Schwenkgriff-Länge:
148 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Stangenschloss
