Schwenkgriff

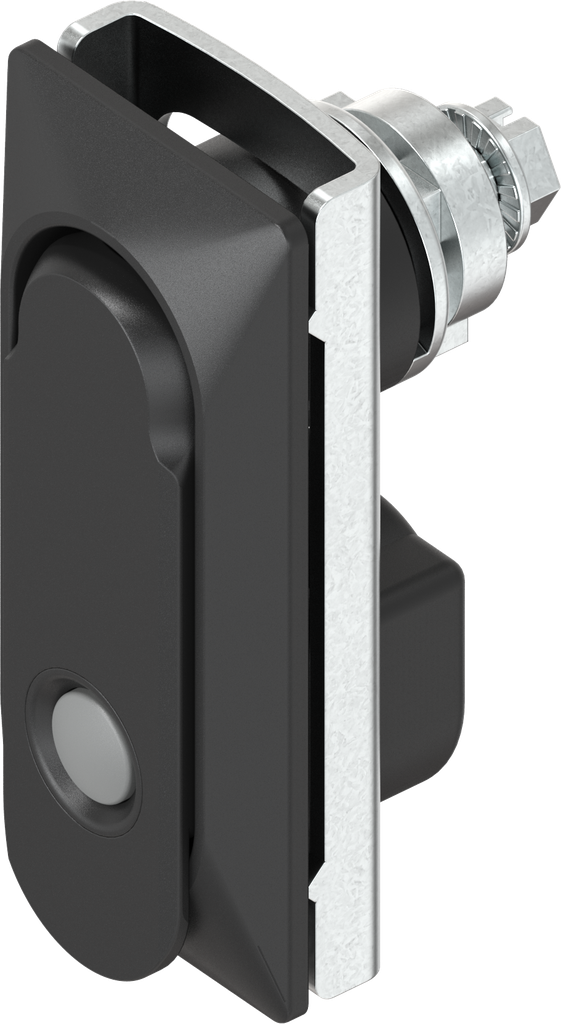

Kompreßions-Schwenkgriff EK333
Produkthinweis:
Durch Einklappen des Schwenkgriffs in die Mulde bewegt sich die Zunge um 3 mm in axialer Richtung
Bemerkung:
Schließweg 90°
Interne Referenz:
1152-U9
Normen:
Schutzart IP 40
Barcode:
1152-U00009-0000000
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1152
Katalogblatt:
3C-540
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Einbauposition :
Innerhalb der Dichtung
GH-Maß:
28 mm
Griff-Art:
Schwenkgriff
Kompressionswert :
3 mm
Passend für Türstärke von:
1 mm
Passend für Türstärken bis:
3 mm
Schließmittel:
Druckknopf
Schwenkgriff Höhe vor Tür:
9 mm
Schwenkgriff-Länge:
80 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
No Specifications
Alle Produkte anzeigen
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
