Befestigungsmaterial für
Klappgriff
Produktvorteile:
- Spezialkunststoff garantiert, dass die Biegeachse des Filmscharniers dauerhaft gegen Versprödung bzw. Bruch geschützt ist - leicht montierbar - preisgünstig
Produkthinweis:

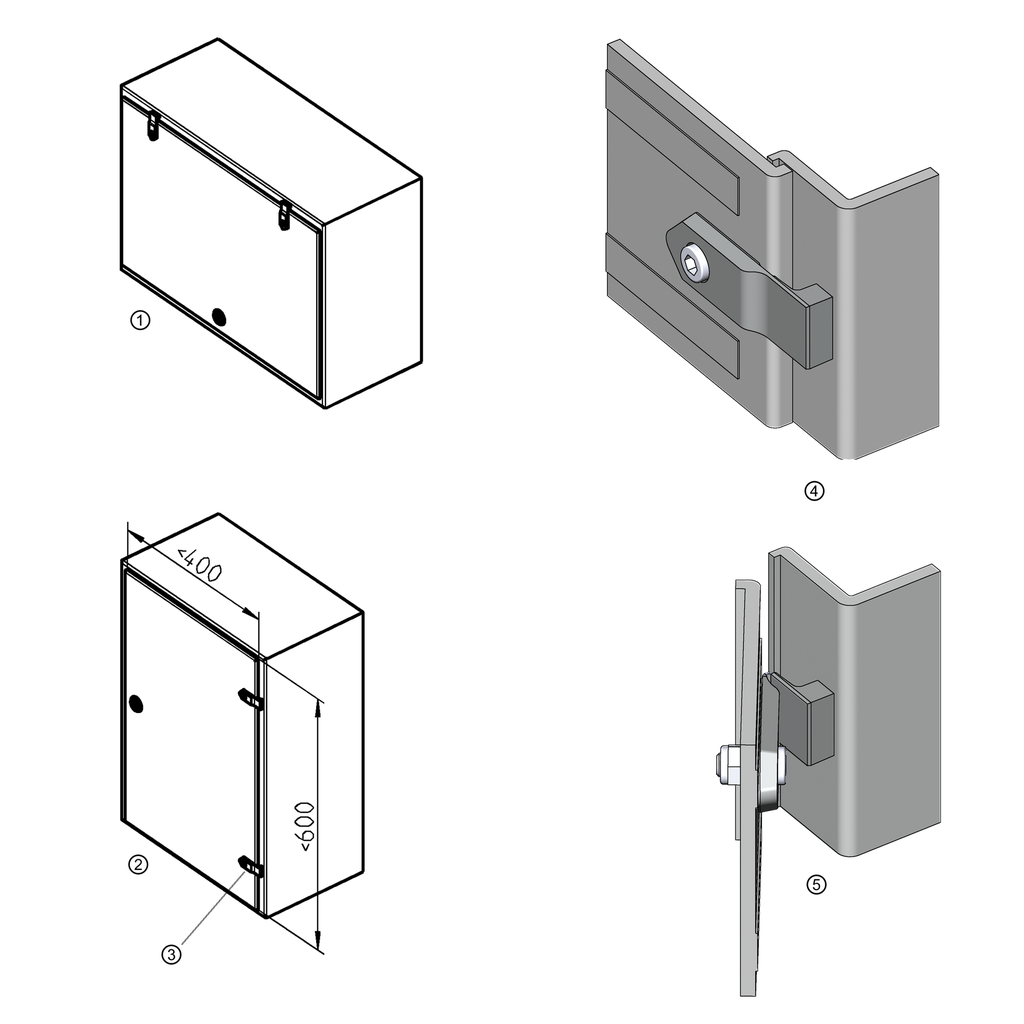

① = Einbausituation Klappe
② = Einbausituation Tür
③ = Detail A

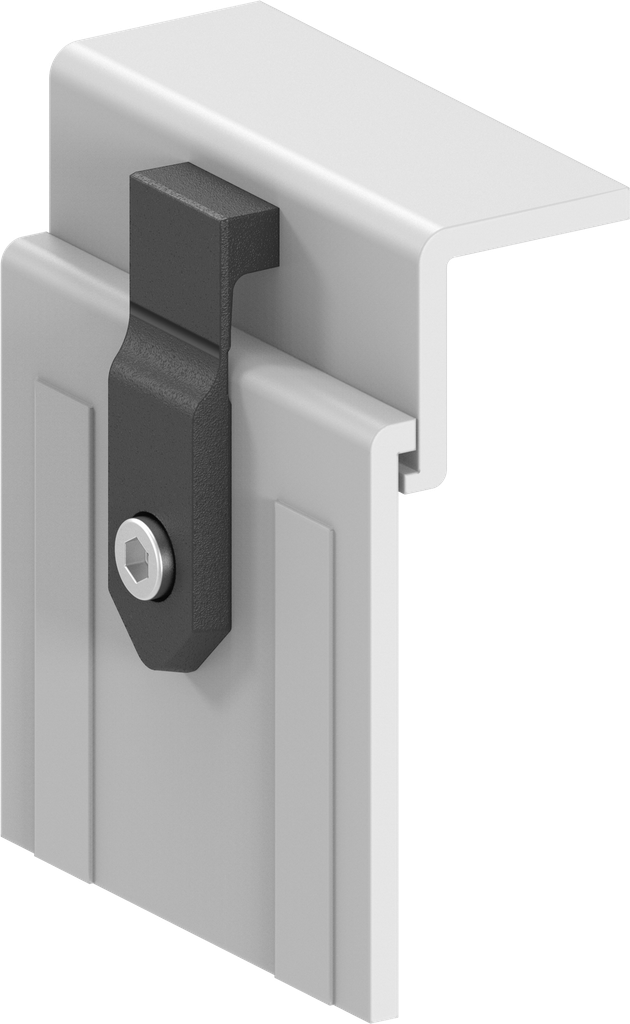

④ = Detail A, Tür geschlossen

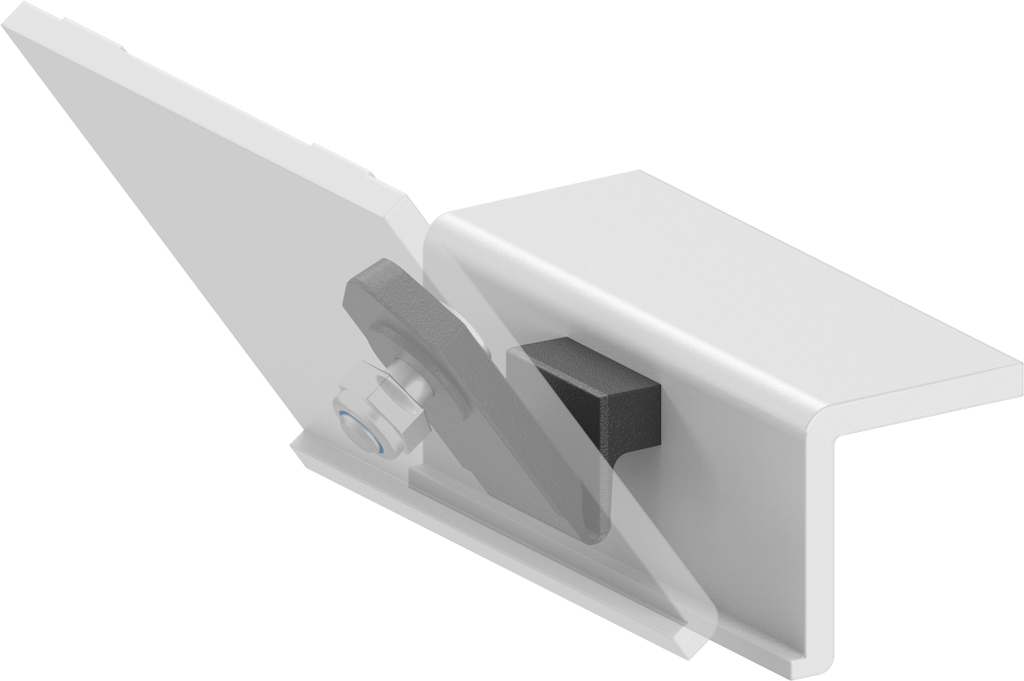

⑤ = Detail A, Tür geöffnet
Funktion:
Dieses Filmscharnier ist für leichte Türen und Klappen mit geringer Öffnungsfrequenz, z.B. aus Kunsstoff, geeignet.

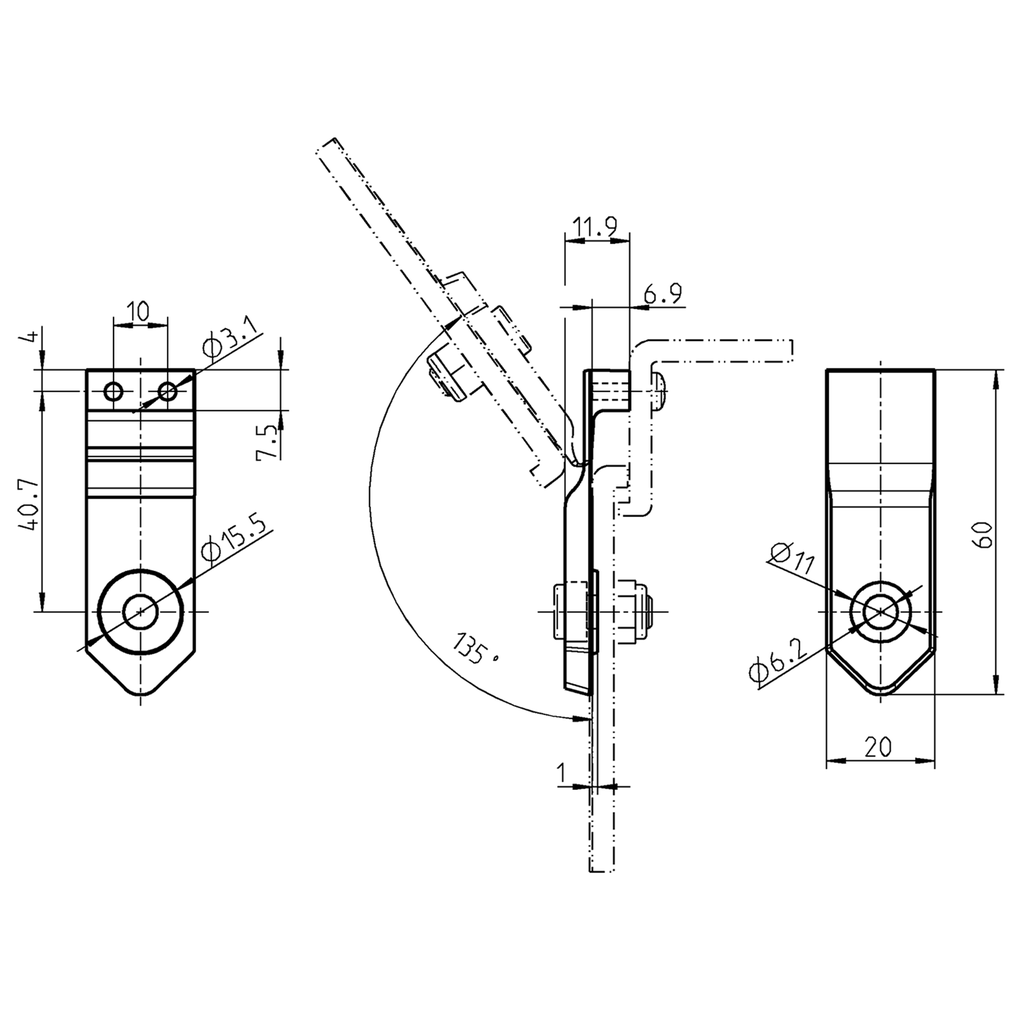

Technische Daten:
2.000 Zyklen
bei 135° Auf-Zu
bei einer Belastung von 2,5 kg Türgewicht / Scharnier (empfohlene Belastung pro Scharnier)
Interne Referenz:
1126-S1
Barcode:
1126-s00001-0000000
Produktart:
Scharnier
Material:
Polyamid
Oberfläche:
schwarz
A-Maß, variabel:
6,9 mm
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von innen
Lochbild in der Tür erforderlich:
Bohrungen in der Tür
Max. Öffnungswinkel:
135°
Passend für Türstärke von:
1 mm
Passend für Türstärken bis:
6.90 mm
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Tür-Position:
aufliegend
Türanschlag :
Links,Rechts
