Schwenkgriff CNOMO für Profil-Halbzylinder 40 mm (A = 30 mm), Polyamid GF schwarz

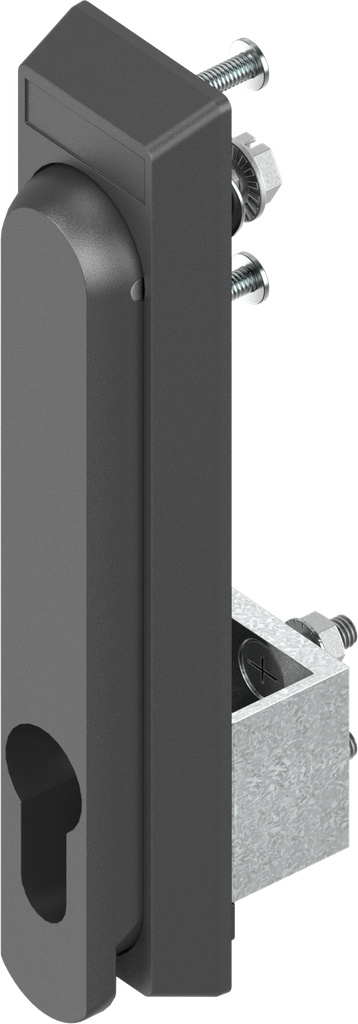

Schwenkgriff CNOMO für Profil-Halbzylinder 40 mm (A = 30 mm), Polyamid GF schwarz; 1125-U200-A
Kein Lagerartikel, Verfügbarkeit bitte anfragen
Produkthinweis:
Der Griff schnappt nur bei völlig geschlossener Tür ein, da federnd gelagert.
Bei dem Schwenkgriff für CNOMO ist der Einsatz nur außerhalb der Dichtung möglich!
CNOMO-Norm Typ1 wird erreicht mit dem Schnappzylinder Dreikant 6,5:
1109-U17-N
Montagehinweis:
Bohrungen für den Verschlusshalter symmetrisch zum Schwenkgriff-LochbildBemerkung:
Griff schnappt nur bei völlig geschlossener Tür ein, da federnd gelagert.
Interne Referenz:
1125-U200-A
Normen:
Schutzart IP 40, CNOMO-Norm (aus Frankreich)
Barcode:
1125-U00200-000000A
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1125
Katalogblatt:
3B-420
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
A-Maß, variabel:
25 mm
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Anzahl der Schließmittel:
ein Schließmittel
Befestigung der Mulde:
Haken IP 40
Einbauposition :
Außerhalb der Dichtung
Erdung möglich:
Ja
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Passend für Türstärke von:
1.50 mm
Passend für Türstärken bis:
2 mm
Schließmittel:

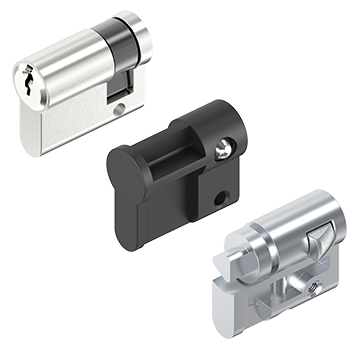

Profil-Halbzylinder A = 30
Schlüssel abziehbar:
Schlüssel in jeder Griffstellung abziehbar
Schwenkgriff Höhe vor Tür:
21 mm
Schwenkgriff-Länge:
160 mm
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Stangenschloss
