Stangenschloß rechts/links (Edelstahl)
Flachstange L = 1007.5 mm

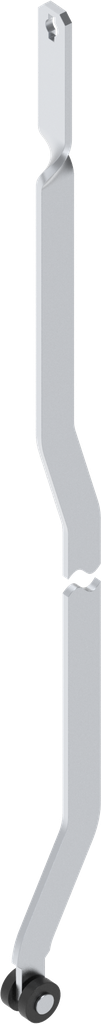

Flachstange L = 801 - 900 mm, Stahl verzinkt; 1121-U145-05
Kein Lagerartikel, Verfügbarkeit bitte anfragen

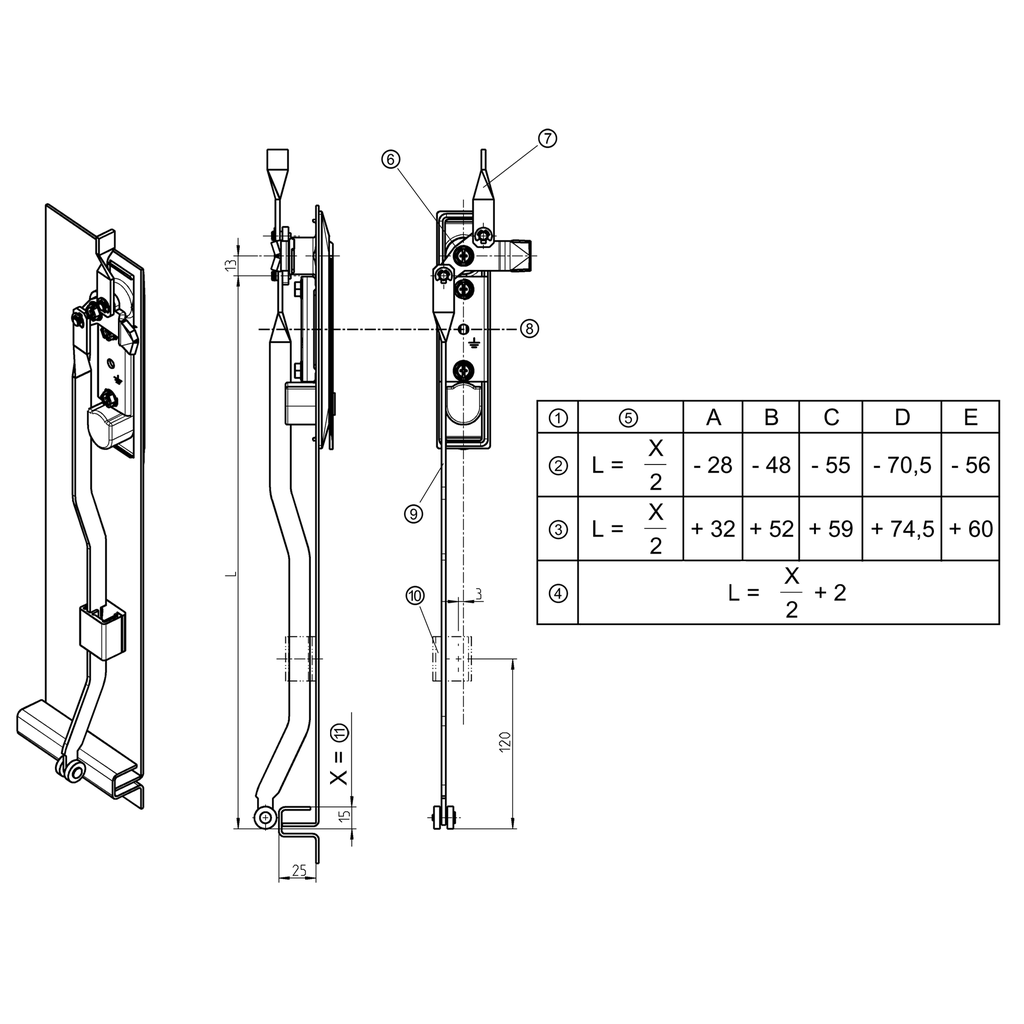

Produkthinweis:
① = Berechnung der Stangenlänge L
② = Anschlussstange oben
③ = Anschlussstange unten
④ = Drehpunkt Mitte Tür oben und unten gleiche Stangenlänge
⑤ = Formel
⑥ = Drehpunkt
⑦ = Stange oben
⑧ = Mitte Tür und lichte Höhe
⑨ = Stange unten

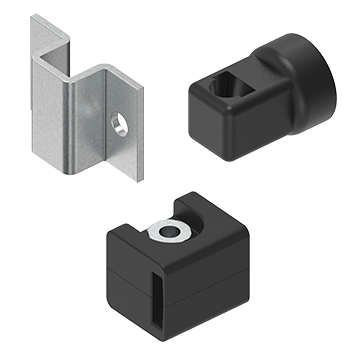

⑩ = Stangenführung
⑪ = lichte Höhe
A = Schwenkgriff Programm 1150 3C-120
B = Schwenkgriff Programm 1150 3C-120; Schwenkgriff Programm 1150 3C-140; Schwenkgriff Programm 1155 3C-620
C = Schwenkgriff Programm 1180 3E-320
D = Schwenkgriff Programm 1185 3E-520
E = Schwenkgriff Programm 2100 3H-320 und 3H-420
Ts = 2 mm, andere Türstärken auf Anfrage
Bestell-/Berechnungsbeispiel:
Bestell-Nr. einer Flachstange mit Auflaufrollen und einer Länge von 1034 mm = 1121-U145-L 1034
Interne Referenz:
1121-U145-05
Barcode:
1121-U00145-0000005
Produktart:
Anschlussstange
Programm:
1121
Material der Baugruppe :
Stahl
Oberfläche der Baugruppe:
verzinkt
Anschlussstangen Position:
innerhalb der Dichtung, oben oder unten
Einbauposition :
Innerhalb der Dichtung
Flachstange innerhalb:
Flachstange mit Auflaufrolle für Zunge
L-Maß bis:
900 mm
L-Maß von:
801 mm
