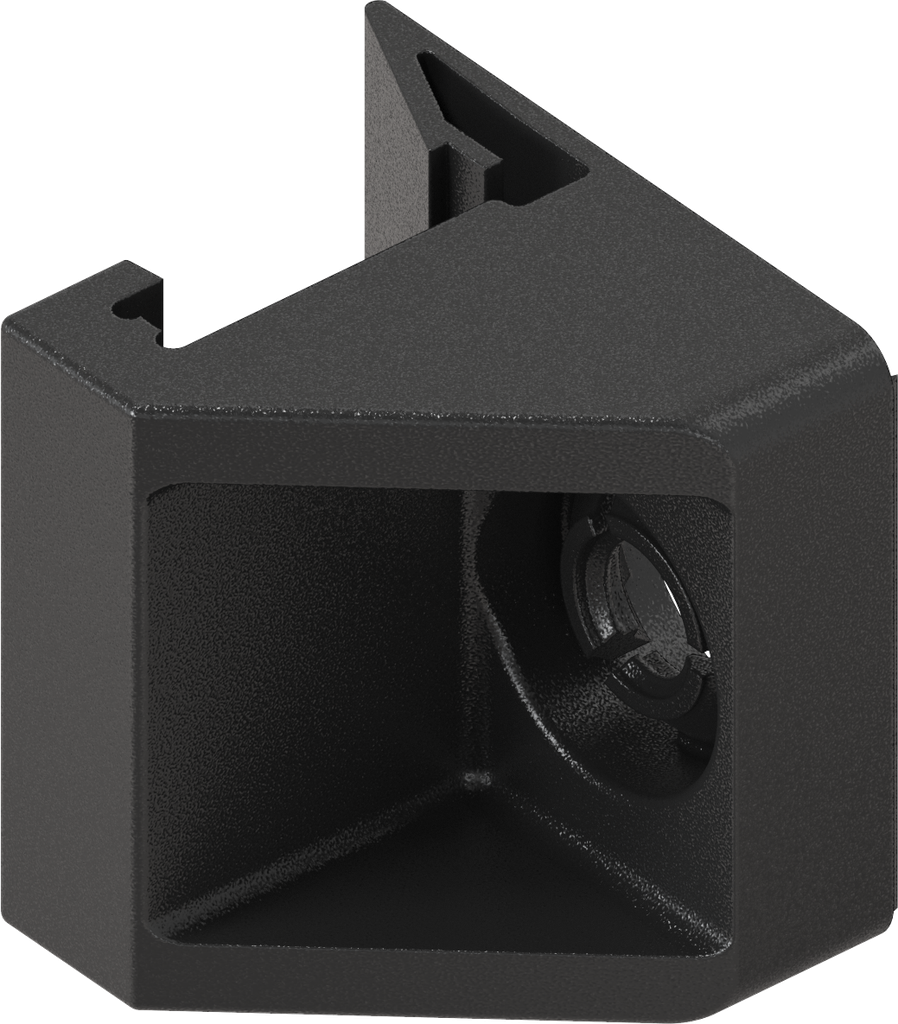

Stangenführung klipsbar für Flachstange 14 x 3, Kunststoff schwarz; 1121-127
Stangenführung wird auf Schweißbolzen geklipst, Flachstange wird eingeklipst
Produkthinweis:
Abziehkraft: Fmax. = 350 N Typischer Wert F = 135 N Diese Werte beziehen sich auf Gewinde mit Oberfläche roh oder verzinkt und fettfrei. ① = Montage der Stangenführung auf den Schweißbolzen ② = Montage der Flachstange in die Stangenführung ③ = Stangenführung fertig montiert
① = Assembly of the rod guide to the weld stud
② = Assembly of the flat rod into rod guide
③ = Rod guide completely assembled
Interne Referenz:
1121-127
Barcode:
1121-000127-0000000
Produktart:
Stangenführung
Material:
Kunststoff
Programm:
1121
Oberfläche:
schwarz
Katalogblatt:
3ZC-160
Artikel mit Schutzrecht:
Ja
Befestigung der Stangenführung:
Schweißbolzen M6x10,Schweißbolzen M6 x 12
Für Flachstangen:
14 x 3
Montage:
Vormontage der Stangenführung,Flachstange wird eingeklipst,Stangenführung klipsbar, Flachstange wird eingeklipst
