Schlüsselfang mit Betätigung Vierkant 8, GD-Zn und Stahl verchromt
Schlüsselfang für Vierkant und Dreikant, GD-Zn schwarz gepulvert

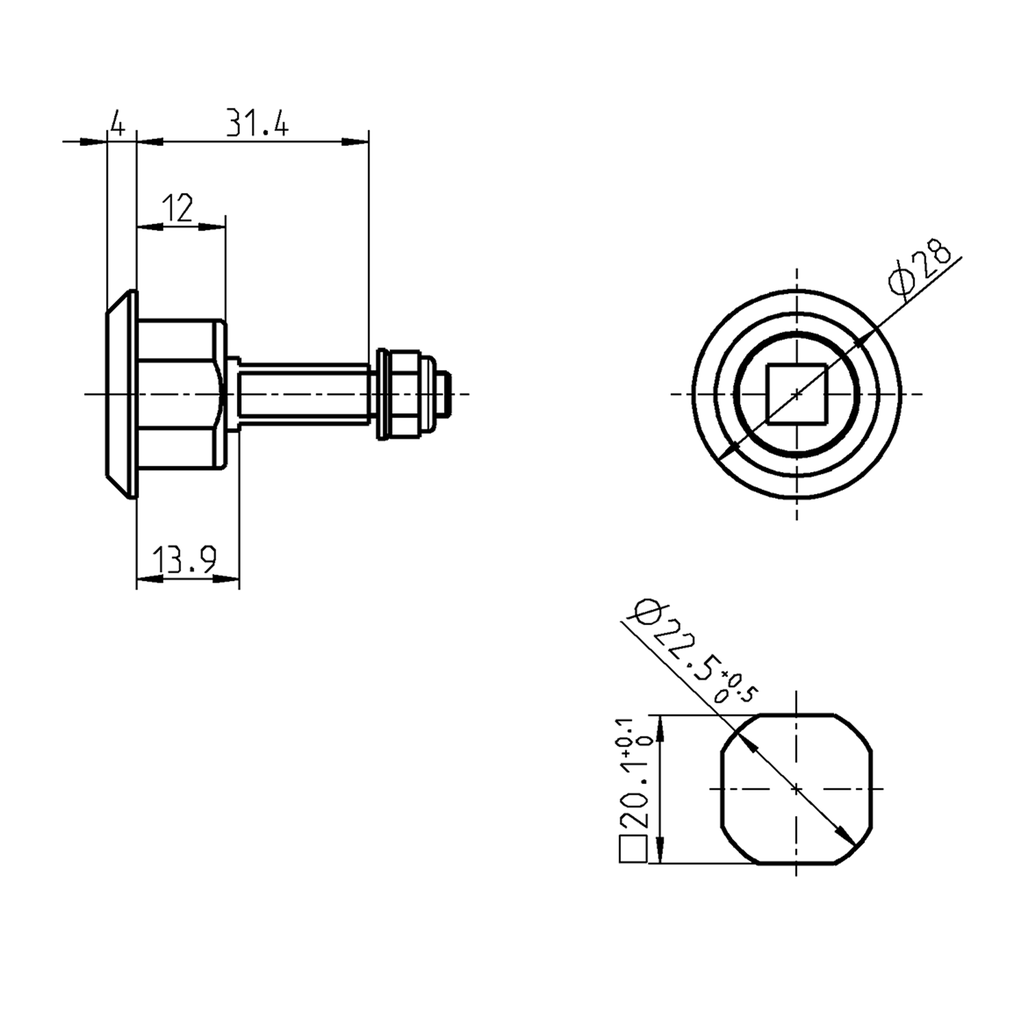

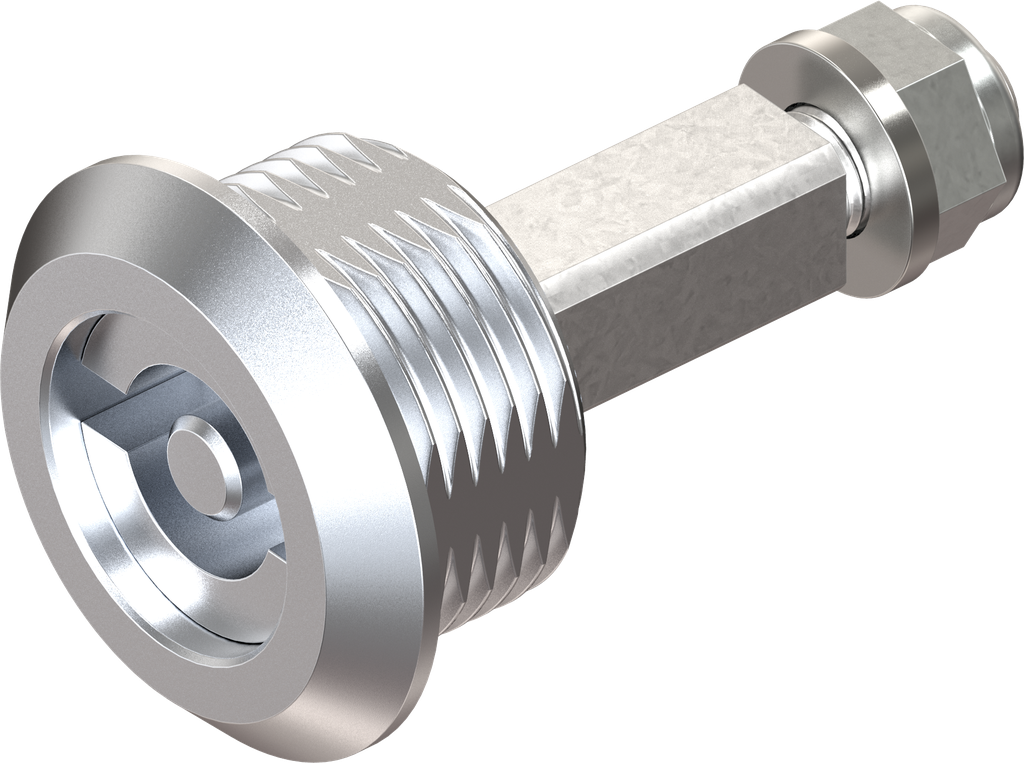

Schlüsselfang mit Betätigung Doppelbart 5, GD-Zn und Stahl verchromt und verzinkt; 1001-U23

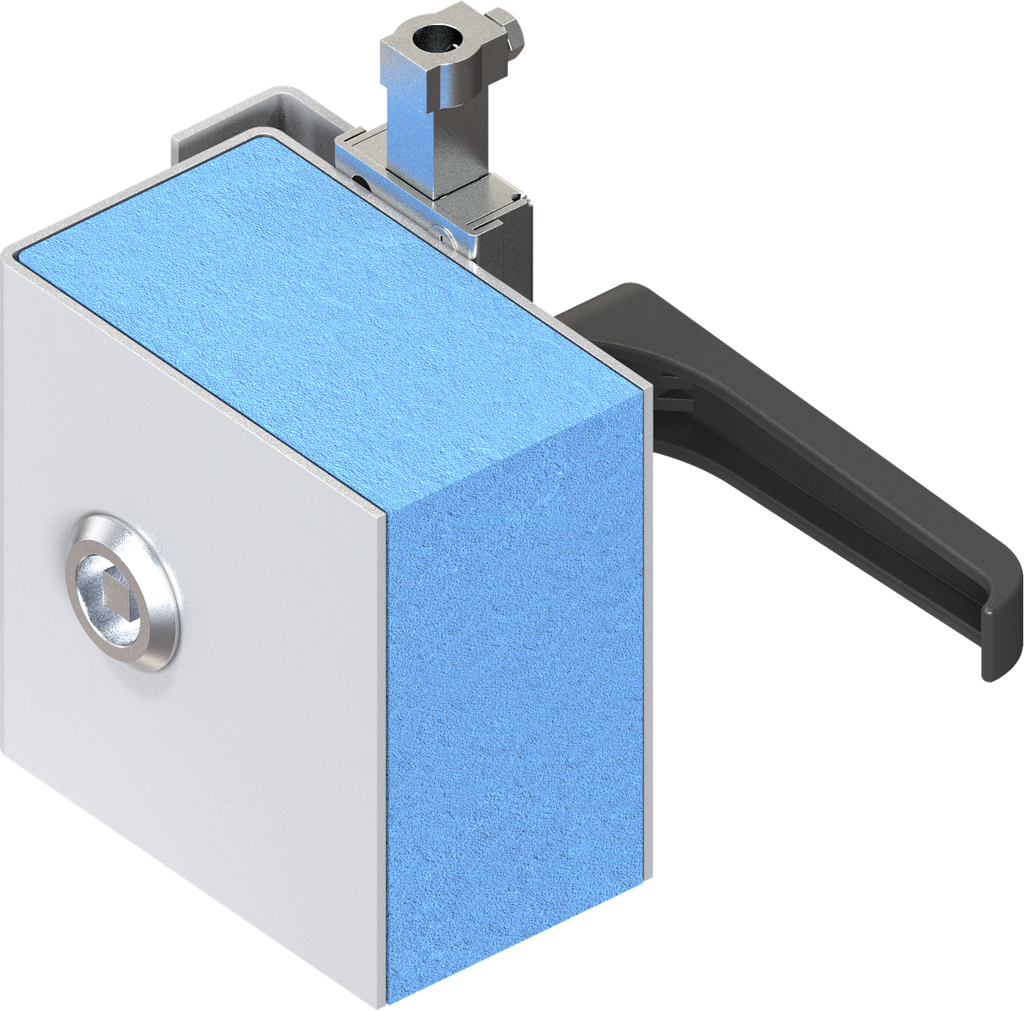

für Adaptersystem mit Isolationstür
Produkthinweis:

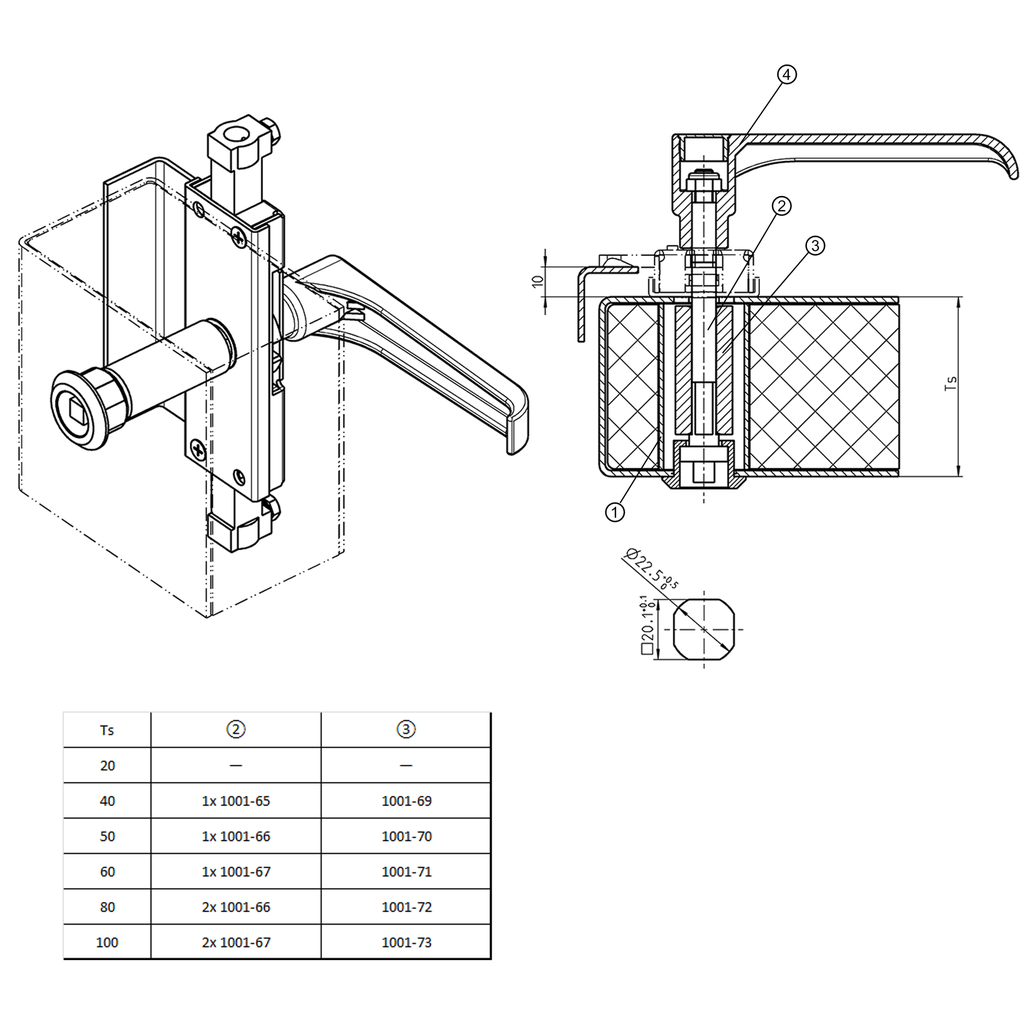

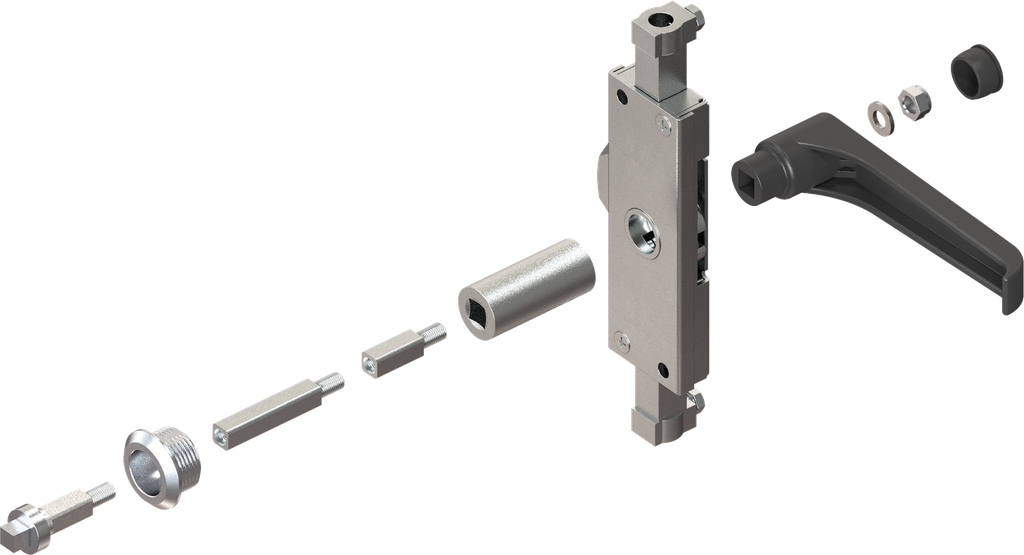

Das Adaptersystem wird vormontiert mit Griff oder Betätigung, durch die Einbauöffnung geführt und mit Sicherungsmutter M6 gehalten.
1 = z.B. Rohr Ø30x1,5
2 = Vierkantadapter
3 = Kupplungsstück
4 = Innengriff
Für den Innengriff wird zusätzlich der Adapter 1001-65 benötigt
Der Innengriff ist nicht für abschließbare T- und Klinkengriffe geeignet
Interne Referenz:
1001-U23
Barcode:
1001-U00023-0000000
Produktart:
Vorreiber
Programm:
1001
Katalogblatt:
2A-180
Material der Baugruppe :
GD-Zn und Stahl
Oberfläche der Baugruppe:
verchromt und verzinkt
Betätigungs-Art:
Doppelbart 5
Schließmittel:
Betätigung
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Stangenschloss für höhere Belastung
No Specifications
